До конца 1930-х годов
основой советской дивизионной пушечной артиллерии оставался трёхдюймовый калибр
(76,2 мм) с баллистикой, соответствующей использованию гильзы обр. 1900 г. Все
советские дивизионные пушки разработки 1930-х годов – обр. 1902/30 гг., обр.
1933 г., обр. 1936 г. (Ф-22) и обр. 1939 г. (УСВ)
– имели идентичную баллистику.
Причиной этого были огромные запасы боеприпасов, произведённых и поставленных
ещё в период Первой мировой войны, а также наличие соответствующего оборудования
на предприятиях промышленности. Тем не менее, постепенно становилось очевидно,
что калибр 76 мм недостаточен для дивизионного орудия. такой калибр был выбран
ещё русской армией как оптимальный при использовании шрапнели, но его
возможности по разрушению полевых укрытий были невелики.
В то же время развитие технологий по производству порохов, легированных сталей и
в металлообработке позволило улучшить баллистические свойства новых орудий при
сохранении той же массы, что и у предыдущих моделей. Так поступили британские
конструкторы, создав свою знаменитую 25-фунтовую пушку-гаубицу. Однако
существовал и второй вариант – при сохранении прежней баллистики существенно
облегчить орудие путём увеличения удельной механической прочности и мощности.
Также за счёт сэкономленного резерва по массе при той же баллистике можно было
расширить тактические возможности путём введения подрессоренного лафета с
раздвижными станинами. Первоначально именно этот путь был выбран руководством
Главного артиллерийского управления под руководством Маршала Советского
Союза Григория Ивановича Кулика и наглядно продемонстрирован линейкой 76-мм дивизионных
орудий: пушка обр. 1902/30 гг. – Ф-22 – УСВ – ЗиС-3. Однако он не устранял
отмеченные выше недостатки 76-мм орудий. Необходимость увеличения калибра
дивизионной артиллерии стала очевидна.
Принципиальное решение о проектировании дивизионных артиллерийских орудий с
калибром, большим, чем 76 мм, было принято во второй половине 1937 года.
Первоначально работы велись над 95-миллиметровыми орудиями – орудия такого
калибра были основными в русской армии в период с 1895 по 1860 годы, но с переходом на нарезные орудия калибр сократился сначала до 86,8 мм, а потом и до
знаменитых трёх дюймов. По мнению некоторых историков, дуплекс 95-мм пушки Ф-28 и
122-мм гаубицы Ф-25, в случае принятия его на вооружение мог бы стать лучшей дивизионной артиллерийской системой в мире. Однако финансовая
нецелесообразность развёртывания производства совершенно новых боеприпасов
привела к отказу от этого калибра в пользу 107-мм артсистем – пушка такого
калибра (о ней –
ТуТ) уже три десятилетия состояла на вооружении, и потому 107-мм боеприпасы производились серийно, а немалые
их запасы имелись на складах. Есть также мнение, что на выбор калибра повлияла ложная информация о наличии у
немцев тяжёлых таков с толстым бронированием. Однако в тот период немцы, ещё не
граничившие с нами не считались самым вероятным противником – наиболее вероятным
противником считалась польско-румынская коалиция, которую, как предполагалось,
будут вооружать французы и англичане, которые как раз-таки и располагали
тяжёлыми толстобронными танками.
Осенью 1938 года КБ завода № 172 под руководством Ф. Ф. Петрова было начато
проектирование 107-мм пушек. Пушка разрабатывалась сразу в нескольких вариантах,
получивших индексы М-25, М-45 и М-60. Пушки М-25 и М-45 представляли собой
наложение 107-мм ствола на лафет 152-мм гаубицы М-10 (то есть были дуплексами);
опытные образцы этих орудий прошли испытания, но по неизвестным причинам был
выбран проект М-60, имевший заново разработанный лафет. М-60 также первоначально
разрабатывалась в двух вариантах – с оттягивающимся при транспортировке стволом
и с поворотом ствола на 180° при переходе в походное положение. В конечном итоге
было отдано предпочтение первому варианту. Опытные образцы М-60 были построены в
сжатые сроки, уже 13 декабря 1939 года после прохождения заводских испытаний они
были доставлены на полигон. Полигонные испытания, закончившиеся 23 апреля 1940
года, выявили ряд недоработок системы; после их устранения орудие с 11 по 25
октября 1940 года успешно прошло войсковые испытания и было принято на
вооружение РККА под официальным названием «107-мм универсальная дивизионная
пушка большой мощности обр. 1940 г.».

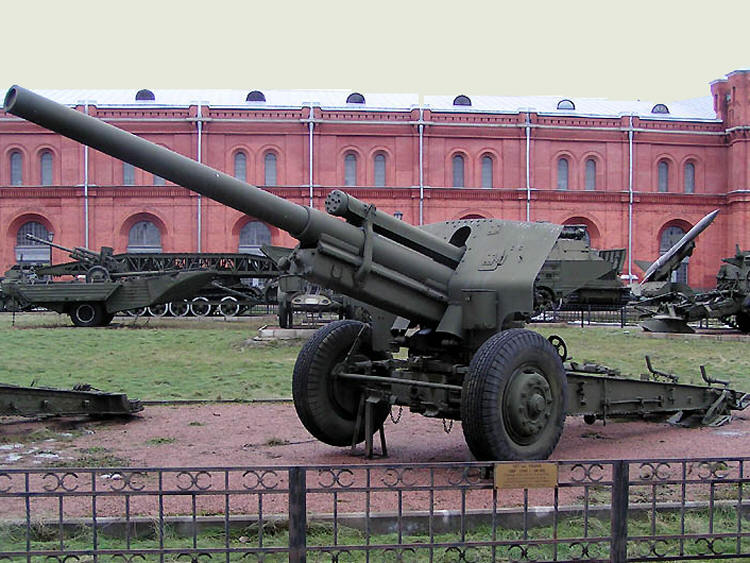

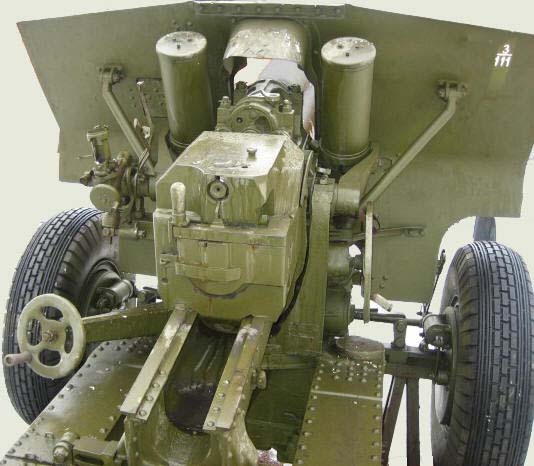

Пушка М-60 являлась весьма совершенным для своего времени орудием. Ствол пушки
состоял из свободной трубы, кожуха и навинтного казённика. Затвор поршневой,
конструкция заимствована от 122-мм гаубицы обр. 1910/30 гг. Заряжание орудия было раздельно-гильзовым. Тормоз отката гидравлический, длина отката переменная. Гидропневматический накатник размещался над стволом.
Орудие оснащалось подъёмным механизмом секторного типа и поворотным механизмом
винтового типа. Уравновешивающий механизм состоял из двух колонок. Лафет имел
раздвижные станины и пластинчатое подрессоривание. Колёса троллейбусного типа
марки ЯТБ-4 с резиновыми шинами. Для защиты расчёта от пуль и осколков имелось
щитовое прикрытие. М-60 имела передок весом около 300 кг на металлических
колёсах с резиновыми шинами. На походе пушка перемещалась с оттянутым стволом,
на небольшие расстояния допускалась её возка с неоттянутым стволом и выключенным
подрессориванием со скоростью, не превышавшей 6-7 км/ч.
Решение о начале проектирования 107-мм дивизионных пушек было принято
руководством ГАУ 14 октября 1938 года.
Орудие было запущено в серийное производство на заводе № 352 в Новочеркасске. В
1940 году этим заводом было выпущено 25 орудий, в 1941 году – 101 орудие. В 1941
году М-60 выпускалась также на пермском заводе № 172, всего было сдано 11
орудий. Вскоре после начала войны серийное производство орудия было прекращено – для борьбы с относительно слабой бронетехникой больше подходили трёхдюймовки и сорокопятки. Однако в 1943 году оявлением хорошо бронированных немецких танков
«Тигр» рассматривался вопрос о восстановлении серийного производства М-60. В
итоге, от восстановления производства было решено отказаться в связи с
отсутствием на складах и в серийном производстве 107-мм бронебойных снарядов, а
также технологическими проблемами при производстве орудий – в частности, завод №
352 не удалось эвакуировать, оснастка для производства пушки была частично
утеряна, имелись трудности с производством 107-мм стволов.
В стрелковых дивизиях орудие никогда не использовалось. По состоянию на 1941 год
М-60 имелись в составе артиллерийских бригад противотанковой обороны – такие
бригады включали два полка, в каждом из которых по штату должен был быть
дивизион (12 орудий) М-60 и два дивизиона 85-мм зенитных пушек, использовавшихся
как противотанковые. К концу 1941 года бригады были расформированы, и уцелевшие
М-60 стали использоваться в составе отдельных дивизионов по 12 орудий.
В 1943 году вновь начинается формирование стрелковых корпусов и корпусной
артиллерии, большинство сохранившихся к тому моменту 107-мм пушек передаются в
её состав. Корпусные артполки новой организации имели 16—20 орудий, причём кроме
107-мм пушек использовались также 152-мм гаубицы и 122-мм пушки.
