Та самая
Char 2C
№ 99 Шампань,
захваченная немцами во Франции. |
История этой самоходки началась в тот момент, когда
наступающие во Франции танкисты 10-го танкового полка
Вермахта захватили эшелон с французскими танками
Char 2C.
Все они были подожжены французскими экипажами, и на
всех, кроме одного, сдетонировал боезапас. Однако на одном из танков – на танке
№99, носившем собственное имя Шампань, пожар потух сам
по себе. Вместе со своими взорвавшимися собратьями танк
был вывезен в Германию. На полигоне Куммерсдорф (в районе Цоссена) его отремонтировали, а осенью 1940 года испытали.
В числе прочих на испытаниях присутствовал и знаменитый
конструктор автомобилей и танков Фердинанд Порше. Особенно его заинтересовала электрическая трансмиссия,
применённая на французском танке, и он решил во что бы
то ни стало создать для вермахта танк с подобной
системой привода на ведущие звёздочки.
Дело в том, что в тогдашних немецких танках при заднем
расположении двигателя ведущей была
передняя звёздочка. Коробка передач для удобства
переключения скоростей механиком-водителем также
располагалась спереди, и от мотора к коробке через
боевое отделение шёл длинный карданный вал. И вал, и коробка
съедали значительную часть внутреннего объёма.
Применение же электротрансмиссии сулило ликвидацию этого
недостатка и уменьшение рабочей нагрузки на механика-водителя.
Опытный танк фирмы Порше с электротрансмиссией.
Поэтому, когда был объявлен конкурс на
создание тяжёлого танка с 88-миллиметровой пушкой, Порше
решил выставить на него танк с электротрансмиссией.
На нём два параллельно расположенных двигателя мощностью
по 320 л. с. с помощью клиноременной передачи приводили
во вращение роторы двух генераторов. От них электроэнергия подавалась на два электромотора,
вращавших ведущие колеса танка.
Два конкурсных прототипа - прототип Порше и прототип
фирмы Хеншель - были показаны фюреру в его восточнопрусской ставке «Волчье логово» в день его
рождения 20 апреля 1942 года, после чего были направлены
на полигонные испытания. На них-то и выявилась низкая
надёжность электротрансмиссии танка Порше, который,
кроме того, имел ещё и очень малый запас хода – всего
50 километров.
Таким образом, выбор пал на машину фирмы Хеншель, и
танк, получивший обозначение
Pz.VI Тигр
,
был принят на вооружение.
Но поскольку Порше, уверенный в победе своего детища,
уже успел настрогать 92 экземпляра своего танка, из

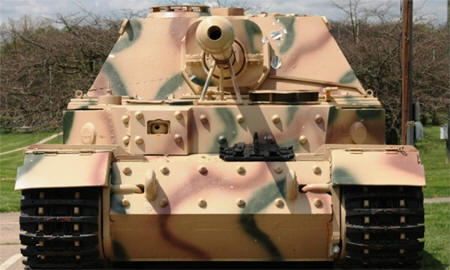

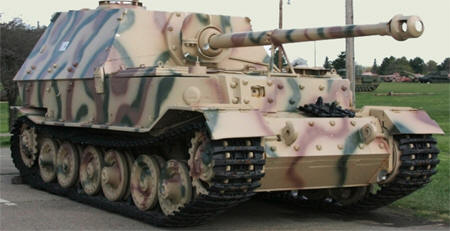

него было решено сделать самоходную артиллерийскую
установку, вооруженную новейшей 88-мм противотанковой пушкой Pak 43/2 с длиной ствола в 71 калибр. С подачи Управления вооружений было решено переделать все 92 готовых и находящихся в сборке в цехах завода Nibelungenwerke шасси VK 4501 (Р) в штурмовые орудия. В сентябре 1942 года работа началась. Проектирование велось фирмой Porsche совместно с конструкторами берлинского завода Alkett. Поскольку броневая рубка должна была располагаться в кормовой части, компоновку шасси пришлось изменить, разместив двигатели и генераторы в середине корпуса. Первоначально планировалось собирать новые САУ в Берлине, но от этого пришлось отказаться по причине сложностей, связанных с перевозкой по железной дороге, и из-за нежелания приостанавливать выпуск штурмовых орудий StuG III – основной продукции завода Alkett. В результате сборка САУ, получившей официальное обозначение 8,8 cm Pak 43/2 Sfl L/71 Panzerjager Tiger(P) Sd.Kfz. 184 и название Ferdinand (присвоено лично Гитлером в феврале 1943 года в знак уважения к доктору Фердинанду Порше), производилась на заводе Nibelungenwerke. Лобовые 100-мм листы корпуса танка Tiger(P) были усилены тоже 100-мм броневыми листами, закрепленными на корпусе болтами с пулестойкой головкой. Таким образом лобовую броню корпуса довели до 200 мм. Аналогичную толщину имел и лобовой лист рубки. Толщина бортовых и кормового листов достигала 80 мм (по другим данным 85 мм). Броневые листы рубки соединялись «в шип» и усиливались шпонками, а затем обваривались. Рубка крепилась к корпусу скобами и болтами с пулестойкой головкой. В передней части корпуса располагались места механика-водителя и радиста. За ними, в центре машины, параллельно друг другу устанавливались два 12-цилиндровых карбюраторных V-образных двигателя жидкостного охлаждения Maybach HL 120TRM мощностью 265 л.с. (при 2600 об/мин) каждый. Двигатели приводили во вращение роторы двух генераторов Siemens Тур aGV, которые, в свою очередь, снабжали электроэнергией два тяговых электродвигателя Siemens D1495aAC мощностью 230 кВт каждый, установленных в кормовой части машины под боевым отделением. Крутящий момент от электродвигателей с помощью электромеханических бортовых передач передавался на ведущие колеса кормового расположения. В аварийном режиме или в случае боевых повреждений одной из ветвей электропитания предусматривалось ее дублирование.
Ходовая часть «Фердинанда» применительно к одному борту состояла из шести опорных катков с внутренней амортизацией, сблокированных попарно в три тележки с оригинальной, очень сложной, но высокоэффективной поршевской схемой подвески с продольными торсионами, опробованной еще на опытном шасси VK 3001(Р). Ведущее колесо имело съемные зубчатые венцы с 19 зубьями каждый. Направляющее колесо также имело зубчатые венцы, что исключало холостую перемотку гусениц. Каждая гусеница состояла из 109 траков шириной 640 мм. В рубке, в цапфах специального станка, была установлена 88-мм пушка Pak 43/2 (в самоходном варианте – StuK 43) с длиной ствола 71 калибр, разработанная на основе зенитной пушки Flak 41. Горизонтальный угол наведения не превышал сектора 28°. Угол возвышения +14°, склонения -8°. Масса орудия 2200 кг. Амбразура в лобовом листе рубки прикрывалась массивной литой маской грушевидной формы, соединенной со станком. Однако конструкция маски оказалась не слишком удачной и не обеспечивала полной защиты от пулевых свинцовых брызг и мелких осколков, проникавших внутрь корпуса через щели между маской и лобовым листом. Поэтому на масках большей части «фердинандов» укрепили броневые щитки. В боекомплект пушки входили 50 унитарных выстрелов, размещенных на стенках рубки. В кормовой части рубки находился круглый люк, предназначенный для демонтажа пушки. По немецким данным, бронебойный снаряд PzGr 39/43 массой 10,16 кг и начальной скоростью 1000 м/с пробивал на дистанции 1000 м 165-мм броню (при угле встречи 90°), а подкалиберный снаряд PzGr 40/43 массой 7,5 кг и начальной скоростью 1130 м/с – 193-мм, что обеспечивало «Фердинанду» безусловное поражение любого из существовавших тогда танков.
Сборка первой машины началась 16 февраля, а последний -девяностый «Фердинанд» покинул заводские цехи 8 мая 1943 года. В апреле первая серийная машина проходила испытания на Куммерсдорфском полигоне. Боевое крещение «фердинанды» приняли в ходе операции «Цитадель» в составе 656-го полка истребителей танков, в который входили 653-й и 654-й дивизионы (schwere Panzerjager Abteilung – sPz.Jager Abt.). К началу сражения в первом имелось 45, а во втором – 44 «Фердинанда». Оба дивизиона находились в оперативном подчинении 41-го танкового корпуса, участвовали в тяжелых боях на северном фасе Курской дуги в районе станции Поныри (654-й дивизион) и поселка Теплое (653-й дивизион). Особенно тяжелые потери понес 654-й дивизион в основном на минных полях. На поле боя остался 21 «Фердинанд». Подбитая и уничтоженная в районе станции Поныри немецкая техника обследовалась 15 июля 1943 года представителями ГАУ и НИБТПолигона Красной Армии. Большая часть «фердинандов» находилась на минном поле, начиненном фугасами из трофейных крупнокалиберных снарядов и авиабомб. Более половины машин имели повреждения ходовой части: разорванные гусеницы, разрушенные опорные катки и т.д. У пяти «Фердинандов» повреждения ходовой части были вызваны попаданиями снарядов калибра 76-мм и более. У двух немецких САУ стволы орудий оказались прострелены снарядами и пулями противотанковых ружей. Одна машина была разрушена прямым попаданием авиабомбы, а еще одна – попаданием 203-мм гаубичного снаряда в крышу рубки. Лишь одна САУ этого типа, которая обстреливалась с разных направлений семью танками Т-34 и батареей 76-мм орудий, имела пробоину в борту, в районе ведущего колеса. Еще один «Фердинанд», не имевший повреждений корпуса и ходовой части, был подожжен бутылкой с зажигательной смесью, брошенной нашими пехотинцами. Единственным достойным противником тяжелых немецких самоходок оказалась советская СУ-152. Полк СУ-152 обстрелял 8 июля 1943 года атакующие «фердинанды» 653-го дивизиона, подбив при этом четыре вражеские машины. Всего же в июле – августе 1943 года немцы потеряли 39 «Фердинандов». Последние трофеи достались Красной Армии на подступах к Орлу – на железнодорожной станции было захвачено несколько подготовленных к эвакуации поврежденных штурмовых орудий. Первые бои «фердинандов» на Курской дуге стали, по существу, и последними, где эти САУ использовались в массовом количестве. С тактической точки зрения их применение оставляло желать лучшего. Созданные для истребления советских средних и тяжелых танков на больших дистанциях, они применялись в качестве передового «броневого щита», вслепую тараня инженерные заграждения и противотанковую оборону, неся при этом большие потери. Вместе с тем, моральный эффект появления на советско-германском фронте во многом неуязвимых немецких самоходок был очень большим. Появились «фердинандомания» и «фердинандобоязнь». Судя по мемуарной литературе, не было в Красной Армии бойца, который не подбил или, в крайнем случае, не участвовал в бою с «Фердинандами». Они ползли на наши позиции на всех фронтах, начиная с 1943 года (а иногда даже и раньше) и вплоть до конца войны. Количество же «подбитых» «фердинандов» приближается к нескольким тысячам. Объяснить подобный феномен можно тем, что большинство красноармейцев плохо разбиралось во всяких там «мардерах», «бизонах» и «насхорнах» и называло любую немецкую самоходку «Фердинандом», что свидетельствует о том, насколько велика была его «популярность» у наших бойцов. Ну а, кроме того, за подбитый «Фердинанд» без разговоров давали орден. После бесславного завершения операции «Цитадель» оставшиеся в строю «фердинанды» были переброшены в Житомир и Днепропетровск, где начался их текущий ремонт и замена орудий, вызванная сильным разгаром стволов. В конце августа личный состав 654-го дивизиона отправили во Францию для переформирования и перевооружения. При этом свои САУ он передал в 653-й дивизион, который в октябре – ноябре принимал участие в оборонительных боях в районе Никополя и Днепропетровска. В декабре дивизион покинул передний край и был отправлен в Австрию. За период с 5 июля (начало операции «Цитадель») по 5 ноября 1943 года «фердинанды» 656-го полка подбили 582 советских танка, 344 противотанковые пушки, 133 орудия, 103 противотанковые ружья, три самолета, три бронеавтомобиля и три САУ.
В период с января по март 1944 года на заводе Nibelungenwerke проводилась модернизация 47 оставшихся к тому времени «фердинандов». В лобовой броне корпуса справа была смонтирована шаровая установка пулемета MG 34. На крыше рубки появилась командирская башенка, заимствованная у штурмового орудия StuG 40. Щиток на стволе орудия развернули «задом наперед» для лучшего его крепления, а также оснастили щитками те САУ, которые его не имели. Боекомплект довели до 55 выстрелов. Название машины изменили на Elefant (слон). Впрочем, вплоть до конца войны самоходку чаще называли привычным именем «Фердинанд». В конце февраля 1944 года 1-ю роту 653-го дивизиона отправили в Италию, где она участвовала в боях под Анцио, а в мае-июне 1944 года – под Римом. В конце июня роту, в которой оставалось два исправных «Элефанта», перебросили в Австрию. В апреле 1944 года 653-й дивизион в составе двух рот был отправлен на Восточный фронт, в район Тернополя. Там в ходе боев дивизион потерял 14 машин, но 11 из них удалось отремонтировать и вновь ввести в строй. В июле в дивизионе, отступавшем уже по территории Польши, имелось 33 исправных самоходных орудия. Впрочем, 18 июля 653-й дивизион без разведки и подготовки был брошен в бой на выручку 9-й танковой дивизии СС Hohenstaufen и уже через сутки количество боевых машин в его строю уменьшилось более чем вдвое. Советские войска весьма удачно применяли против «элефантов» свои тяжелые САУ и 57-мм противотанковые пушки. Часть немецких машин была лишь повреждена и вполне подлежала восстановлению, но ввиду невозможности эвакуации их подорвали или подожгли собственные экипажи. Остатки дивизиона-12 боеспособных машин – 3 августа отвели к Кракову. В октябре 1944 года в дивизион начали поступать САУ Jagdtiger, a оставшиеся в строю «элефанты» были сведены в 614-ю тяжелую противотанковую роту. До начала 1945 года рота находилась в резерве 4-й танковой армии, а 25 февраля ее перебросили в район Вюнсдорфа для усиления противотанковой обороны. В конце апреля «элефанты» провели последние бои в Вюнсдорфе и Цоссене в составе так называемой группы Риттера (капитан Риттер был командиром 614-й батареи). В окруженном Берлине последние два самоходных орудия «Элефант» были подбиты в районе площади Карла-Августа и церкви Св.Троицы. До наших дней сохранилось две САУ этого типа. В Музее бронетанкового вооружения и техники в Кубинке экспонируется «Фердинанд», захваченный Красной Армией в ходе Курской битвы, а в музее Абердинского полигона в США – «Элефант», который достался американцам в Италии, под Анцио.
