ГАЗ-69
 В 1946
году Горьковским автозаводом было
получено официальное техническое задание на
проектирование полноприводного легкового автомобиля высокой проходимости под
индексом ГАЗ-69.
В
соответствии с постановлением СМ СССР от 21.04.1947 года
и тактико-техническими требованиями Главного
артиллерийского управления ГАЗ должен был разработать проект легкого армейского автомобиля-тягача для
буксировки прицепов (батальонных артсистем) весом до 800
кг, а так же перевозки боеприпасов, крупнокалиберных
пулеметов,
82-мм минометов и их боевых расчетов. Без
прицепа планировались машина связи, разведки, командирская, тягач легких противотанковых пушек.
ГАЗ-69
проектировался заново, c «нуля», однако в работе над
машиной использовался богатый опыт, накопленный заводом в годы Великой Отечественной войны, а также опыт
эксплуатации в войсках американских
Виллисов и «Бантамов». По сравнению с ними вместимость и грузоподъемность были увеличены до 8 человек со снаряжением или 0,65 т, что соответствовало ожидаемым условиям эксплуатации и заметно расширяло сферу применения этого автомобиля, становившегося уже универсальным – грузопассажирским: задний отсек кузова имел два продольных сиденья на 6 человек, поднимая которые можно было освободить платформу для груза до 500 кг.  Ведущим конструктором ГАЗ-69 был Григорий Моисеевич Вассерман. Несмотря на то, что и до, и после этого он создал немало удачных легковых вездеходов, ГАЗ-69, безусловно, стал лучшим из них. Общую компоновку, как и предыдущих легковых машин ГАЗ, с большим искусством сделал Ф.А.Лепендин. Немалый вклад в создание ГАЗ-69 внесли «трансмиссионщики» В.С.Соловьев, Б.А.Дехтяр, С.Г.Зислин. Исключительно гармоничный и даже элегантный, закрытый (с брезентовым верхом и съемными боковинами дверей), с невиданным ранее комфортом (отоплением, вентиляцией и обдувом ветрового стекла) кузов модели «76» производит и сейчас хорошее впечатление. Он был спроектирован под руководством ведущего «кузовщика» Б.Н.Панкратова при активном участии Ю.А.Фокина.
Силовой агрегат (двигатель мощностью 50 л.с., сцепление и коробка передач с измененными передаточными числами) спользовался от только что освоенной «Победы». Прежнему ГАЗ-67Б такой мощности (50...54 л.с.) вполне хватало, однако новый двигатель, будучи более современным, долговечным и экономичным, имел значительно меньший аксимальный крутящий момент (12,5 кгм против 17...18 кгм у старого). Ограниченные энергетические показатели двигателя М-20 (другим создатели не располагали) и соответственно меньшая по сравнению с ГАЗ-67Б и, особенно, Виллисом удельная мощность (собственный вес ГАЗ-69 неизбежно возрос из-за более емкого кузова и усиления конструкции) потребовали улучшить его моментную характеристику, особенно в области низких оборотов. Для достижения этого необходимо было снизить потери мощности и увеличить передаточные числа в трансмиссии. С этой целью, в соответствии с прежними разработками, в раздаточную коробку, расположенную на этот раз отдельно от силового агрегата, ввели двухступенчатый демультипликатор с необычно высоким силовым диапазоном – 2,6 и предусмотрели возможность отбора мощности от нее для привода вспомогательных агрегатов. Трехвальная схема РК (без прямой передачи) позволяла широко менять передаточные числа и облегчала их точный подбор.
 Карданные
шарниры, колесные тормоза с гидроприводом, рулевой
механизм и задние амортизаторы использовались от
Победы, а
ведущие мосты – от ГАЗ-67Б (со ступицами колес на
конических роликоподшипниках и разгруженными полуосями).
Ручной тормоз – центральный, дисковый, как на
ГАЗ-51. У
него же позаимствовали и контрольные приборы,
осветительную арматуру, пусковой подогреватель. Явно
малые шины размером 6,5-16» с рисунком «расчлененная
елка» – от ГАЗ-67Б.
Классическая подвеска – на четырех удлиненных полуэллиптических излишне жестких
рессорах с параболическим профилем листов и резиновыми втулками – по типу задних
М-20. Рама с закрытыми лонжеронами, легкая и прочная, в дальнейшем не
потребовала серьезных изменений. Кузов при увеличении
длины всего на 0,5 м имел в два раза большую емкость.
К октябрю
1947 года первый образец (Э-I) опытной серии ГАЗ-69-76
уже был построен, к февралю 1948 года выпустили еще два,
а к концу года – четвертый (Э-IV). Все они снабжались
специальными одноосными прицепами ГАЗ-704 для груза
массой до 0,5 т. Эти машины отличались в основном
передаточными отношениями главных передач (6,17 и 5,43)
и элементами рамы.
Заводские
испытания в жестких условиях с пробегом 12 500 км,
проведённые в мае 1948 года под руководством
бессменного ведущего испытателя ГАЗ-69 инженера
А. Ф. Ромачева, показали, что новый автомобиль в целом
удовлетворяет предъявленным к нему требованиям. Он имел
сухую массу 1363 кг, снаряженную – 1470 кг, с полной
нагрузкой – 2110 кг. Тяговые свойства машины были очень
высокими: 69.9% от полного веса без прицепа и 50,7% с
прицепом, в ущерб максимальной скорости – всего 75 км/ч
(сказывалась невысокая удельная мощность). Позже тяговые
усилия снизили до приемлемых значений (1350 кгс по
грунту), а скорость увеличили. Угол подъема по сухому
дерну достигал 34° (с прицепом – 23°), спуск без «юза» –
30°. Уверенно преодолевалось тяжелое бездорожье со слоем
грязи до 0,25 м (с цепями – 0.3 м) и броды глубиной до
0,7 м. Как только ГАЗ-69 появился на свет, его стали
активно испытывать в экстремальных условиях. Так, весной
1949 года в качестве командорской машины он принял
участие в знаменитом пробеге ГАЗ-63 и ЗИС-151 по
абсолютному бездорожью. Будучи автомобилем более легкой
категории, он эти испытания, где трехосные «утюги»
ЗИС-151 застревали намертво, выдержал достойно, как и
ветеран ГАЗ-67Б, не говоря уже о зачетных ГАЗ-53. Это
было торжество «газовской» школы конструкторов
вездеходов, сложившейся к концу войны.
ГАЗ-69
преодолевал свежий снег глубиной до 0,4 м, уплотненный
весенний – до 0,3 м, рвы – до 0,55 м и шириной 0.4 м.
Сравнительные испытания его вместе с
ГАЗ-67Б.
проведенные весной 1950 года, показали, что минимальный
расход топлива на шоссе снизился с 13,9 до 10,9 л (с
прицепом – 12,1 л) – следствие более экономичного
двигателя, несмотря на возросшую полную массу машины.
 В
процессе доводки мощность двигателя возросла до
гарантированных 55 л.с. (на стендах – 58,5 л.с.). Это, в
свою очередь, увеличило, хотя и меньше, чем требовалось,
крутящий момент – до 12 7 кгм (на стендах – до 13,6 кгм).
Были установлены маслорадиатор и шестилопастный
вентилятор, что полностью устраняло перегревы в сложных
дорожных условиях; откорректированы передаточные числа в
трансмиссии; применена синхронизированная коробка
передач от ГАЗ-12 «ЗИМ». Устаревшие и недостаточно
надежные мосты, доставшиеся в основном от ГАЗ-11 и
ГАЗ-61, заменили на ставшие общепризнанными конструкции
с фланцевыми, полностью разгруженными полуосями по типу
ГАЗ-63. Использована геометрия отработанной конической
пары главной передачи от
Победы (5,125). Применены более
жесткие картеры главных передач типа «Сплит»,
разработанные В.С.Соловьевым (будущим главным
конструктором ВАЗ) для модернизированной «Победы», но
так на ней и не внедренные. Кроме того, была
использована двухсателлитная неразъемная коробка
дифференциала от
ГАЗ-12. От него же – более совершенный
рулевой механизм, облегчающий управление. Дисковый
ручной тормоз заменили на барабанный. Усилили раму,
особенно в районе 1-й поперечины. Установили стандартные
для армейской техники круглые контрольные приборы.

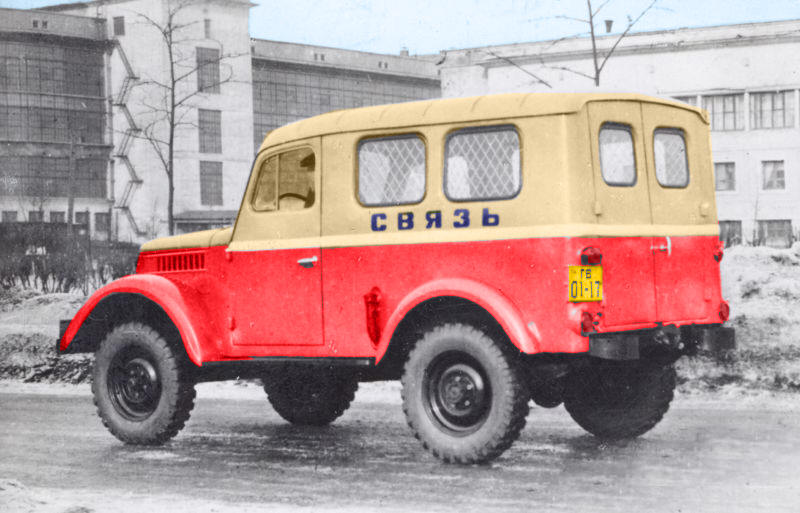

Почтовый автомобиль ГАЗ-19
В
мае 1951 года появился новый вариант – ГАЗ-69А с
5-местным пассажирским 4-дверным кузовом модели «77».
Масса машины,
естественно, повысилась в среднем на 60 кг, длина
увеличилась на 30 мм, ширина – на 35 мм. высота – на 60
мм. Максимальная скорость возросла до 90 км/ч,
минимальная же составляла всего 3,6 км/ч (с прицепом – 3
км/ч), а средняя скорость движения по грязному проселку
– 20...25 км/ч (с прицепом – 15...20 км/ч). Контрольный
расход топлива на шоссе снизился до рекордного для
легковых вездеходов значения – 10,4 л (с прицепом – 11,9
л).
По
решению правительства с конца 1954 года производство
ГАЗ-69 стало переводиться на значительно расширенный и
переоборудованный Ульяновский автозавод (УАЗ),
возвращенный из системы радиопрома и с тех пор
специализирующийся в проектировании и выпуске
малотоннажных автомобилей повышенной проходимости. В
декабре там уже собрали первые шесть ГАЗ-69. Всего же с
1953 по 1956 год горьковчане выпустили 16 382 ГАЗ-69 и
20 543 ГАЗ-69А. С 1955 года они в возрастающем
количестве поставляли по кооперации на УАЗ комплекты для
сборки машин.
Полностью выпуск ГАЗ-69 ульяновцы освоили в 1956 году.
Для развития этого направления на завод была направлена
группа высококвалифицированных инженерно-технических
работников во главе с главным конструктором П. И.
Музюкиным – активным разработчиком многих вездеходов
ГАЗ.
Результаты не замедлили сказаться – в рекордно короткие
сроки на УАЗе спроектировали и в 1957 году построили на
базе ГАЗ-69 первую самостоятельную и достаточно удачную
машину, не имевшую аналогов в мире, – фургон «4х4»
вагонной компоновки малой грузоподъемности (0,75 т)
УАЗ-450А с разными вариантами кузовов, запущенную в
производство в феврале 1958 года. С 1956 года ГАЗ-69
стал успешно экспортироваться за границу (56 стран) в
том числе в тропическом исполнении, где также быстро
приобрел большую популярность, особенно в странах Азии,
Африки и Латинской Америки. В Румынии и Китае ГАЗ-69
производились без лицензии, в Румынии под своим
обозначением АРО-461. Правда, по качеству они заметно
уступали советским ГАЗ-69 и конкуренцию составить не
могли.
В
процессе производства машина непрерывно
совершенствовалась Так, в 60-е годы внедрили передний
мост с отключением ступиц колес и усиленными
подшипниками, более надежный дифференциал с четырьмя
сателлитами, установили развитые шкворневые узлы,
улучшили уплотнения карданов, доработали тормоза. Велись
работы по повышению долговечности синхронных шарниров
привода передних колес, в частности путем установки
надежных дисковых типа «Тракта-ЯАЗ».
ГАЗ-69 производился вплоть до 1973 года, когда были
выпущены последние 275 машин. В целом удачная и
добротная конструкция «газика» – полностью себя
оправдала, что позволило этому автомобилю проникнуть во
все уголки нашей страны, завоевать уважение водителей,
честно послужить в армии и уверенно эксплуатироваться до
сих пор. Всего УАЗ выпустил машин: УАЗ-69 – 356 624,
УАЗ-69А-230 185, УАЗ-69АМ и УАЗ-69М – 10 551. Итого по
двум заводам – 634 285 ГАЗ-69 всех модификаций.
