БТ-5

лёгкий танк 30-х годов

Об остальных отечественных танках читайте там →

Об боевом применении танка БТ-5 читайте здесь →

Лёгкий колесно-гусеничный танк БТ-5 был создан в результате работ по дальнейшему совершенствованию боевых качеств танка БТ-2. Несмотря на ряд положительных качеств, таких как высокая оперативная и тактическая подвижность и относительная простота производства, уже в ходе испытаний первых образцов БТ-2 выявился ряд конструктивных и производственных недостатков. Дело в том, что приобретенные у Дж. Кристи танки М.1940 были «сырыми» и являлись, по сути, опытными шасси, собранными группой высококвалифицированных американских рабочих с широким использованием высококачественных и дорогих материалов. При постановке в производство БТ-2 оказалось, что он не очень технологичен, так как является копией М.1940, и требует высококвалифицированного труда рабочих, которых в 30-е годы в СССР остро не хватало. Плюс к тому, возникли проблемы с вооружением танка: мало того, что снаряд 37-мм танковой пушки 5К образца  1930 года обладал малым фугасным действием, так еще и выпуск пушки не обеспечивал количественно потребностей танковой промышленности.

Именно поэтому, практически параллельно с постановкой БТ-2 на производство, конструкторы, технологи, представители военной приемки ХПЗ работали над устранением недостатков машины. В результате этой работы и появился БТ-5, который был запущен в серию уже в 1933 году. В основном все работы по совершенствованию танка БТ-5 велись в опытном цехе отдела Т-2 ХПЗ. Этот опытный цех Т-2О был создан в марте 1932 года. в виде опытно-исследовательской секции Т-2Ки при технической конторе Т-2К. В январе 1932 года под руководством начальника КБ Т-2К А. О. Фирсова молодыми конструкторами Кучеренко, Дорошенко и Морозовым были начаты работы по усовершенствованию танка БТ-2 — созданию танка БТ-5. Первоначальный проект танка БТ с установкой 45-мм танковой пушки 20К обр. 1932 года был выполнен на ХПЗ уже летом 1932 года. Для установки новой расширенной башни планировалось удлинить корпус танка по отношению к БТ-2 на 225 мм. Руководство УММ РККА отвергло данный проект, так как изменение корпуса привело бы к перестройке производства и к «срыву большой танковой программы». Поэтому для серийного производства был утвержден проект, отличавшийся от БТ-2 в первую очередь башней с установленным более мощным вооружением. Кроме того в проекте двигатель «Либерти» был заменен на М-5, увеличен объем топливного и масляного баков, улучшена конструкция узлов и агрегатов трансмиссии, усилены элементы ходовой части. Согласно требованиям УММ РККА все работы по созданию нового танка должны были быть окончены к первой половине сентября 1932 г. В этом же месяце ХПЗ должен был изготовить 10 опытных образцов танка БТ-5. Причем выпуск корпусов и башен БТ-5 в 1932 г. планировался на Мариупольском заводе им. Ильича, но планам этим не суждено было сбыться. Опытный образец танка БТ-5 был собран только 21 октября 1932 года, да и то без оборудования башни, без установки вооружения и без укладки боеприпасов. В ноябре 1932 года на ХПЗ были заложены 5 корпусов и заказано 25 башен под установку 45-мм пушки на Мариупольском заводе (20 из них — из конструкционной стали, а еще 5 — из броневой стали). В это же время в КБ ХПЗ по заданию УММ РККА приступили к созданию командирского танка на базе БТ-5. Переход на серийный выпуск БТ-5 руководство ХПЗ планировало осуществить с 1 января 1933 г., начиная с 601-й машины. Но по некоторым причинам (авария при пробеге первого опытного образца БТ-5, неготовность комплекта рабочих чертежей, невыполнение заводом сроков изготовления 10 машин опытной серии) серийное производство БТ-5 началось лишь в марте 1933 г. После сдачи военным последних 37 танков БТ-2, ХПЗ приступил к изготовлению новых танков — БТ-5. На 22 марта представителям военной приемки заводом было предъявлено к приемке 16 машин, еще 55 корпусов находились на конвейере в сборочном цеху, причем 50 собирались под особым контролем, так как этим танкам БТ-5 предстояло участвовать в Первомайском параде в Москве. Первые 10 танков БТ-5 были изготовлены (с разрешения УММ РККА) с деталями из незакаленной «сырой» броневой стали. Причем только три условно бронированных танка были отправлены в войска — в 5-й механизированный корпус им. Калиновского. Остальные же были отправлены: 3 танка — в 5-й учебный полк, один в Орловскую бронетанковую школу, один на НИБТ полигон, один на химический полигон для установки огнемета, один в Реактивный Институт для установки газодинамической пушки. Кроме того, при освоении новой эллиптической башни, унифицированной с Т-26, Мариупольским заводом, в целях упрощения освоения производства, были изготовлены 30 башен из неброневой стали, большинство из которых, были заменены на бронированные в 1935 году уже в войсках. Необходимо отметить, что несмотря на налаженную благодаря «железным» башням технологию, производство бронированных башен осуществлялось с большой выбраковкой. Это привело к тому, что число выпускаемых башен уступало числу выпущенных корпусов. Только в 1934 году благодаря подключению к выпуску башен для танков БТ-5 Ижорского завода эта проблема была решена. За два года серийного производства ХПЗ было выпущено 1884 танка.

 В моторном отделении танка вдоль осевой линии машины устанавливался четырехтактный, двенадцатицилиндровый, V-образный карбюраторный двигатель М-5 жидкостного охлаждения. При 127-миллиметровом диаметре цилиндра и 177,8-миллиметровом ходе поршня мотор имел 27,028-литровый рабочий объём и обладал мощностью 400 л.с. при 1650 об/мин. В качестве топлива использовался авиационный бензин. Угол развала цилиндров составлял 45°. Пуск двигателя производился с помощью двух электростартеров «Мач» (1,3 л.с.) или одним стартером «Сцинтилла» (2 л.с.), или «СМС» мощностью 3,5 л.с., или вручную с помощью заводной рукояти. Масса двигателя составляла 410 кг. Системы, обеспечивающие работу двигателя остались такими же, как и на танке БТ-2. Емкость топливных баков составляла 360 л. На машинах выпуска 1934–1935 годов запас топлива был увеличен до 530 литров за счет установки в кормовой части двух дополнительных баков, побортно. Для облегчения пуска двигателя в холодное время года, между картером двигателя и радиаторами системы охлаждения устанавливались два химических обогревателя. Кроме того в танке были установлены новый вентилятор системы охлаждения и жалюзи, регулируемые с места механика-водителя.

Надо сказать, что оснащение БТ-5 двигателями вылилось в особую проблему: все закупленные в США моторы «Либерти» были установлены на танках БТ-2, а для БТ-5 пришлось использовать отработавшие летный ресурс авиационные двигатели М-5, выпуск которых еще в 1930 году был прекращен на заводе «Большевик». Однако в связи с низким качеством отремонтированных двигателей М-5 и малого их количества УММ РККА дало задание ХПЗ разработать танк БТ-5 с двигателем М-17, находящемся в серийном производстве. Весь 1934 год в цехе Т2О велись опытные работы, результатом которых стало появление очередной модели танка БТ — БТ-7 ( Подробнее →).

На танках БТ-5 первых выпусков устанавливалась трансмиссия, аналогичная танку БТ-2. Впоследствии на танках БТ-5 стали устанавливаться более совершенные агрегаты трансмиссии: многодисковый главный фрикцион новой конструкции сухого трения (сталь по феродо), четырехступенчатая КПП улучшенной конструкции и два многодисковых бортовых фрикциона новой конструкции с ленточными тормозами. Остальные агрегаты трансмиссии остались без изменений.

 Особенностью танка БТ-5, как и танка БТ-2, являлась установка на них комбинированного колесно-гусеничного движителя. Его конструкция осталась без существенных изменений, за исключением установки усиленных ведущих колес гусеничного хода и новых опорных катков. Ведущие колеса гусеничного хода — стальные, штампованные с наружной резиновой амортизацией, двухдисковые, гребневого зацепления. Диаметр ведущего колеса — 640 мм. Опорные катки были двухдисковыми с наружной амортизацией в виде резиновых бандажей. В отличие от БТ-2 диски опорных катков были не литые, а штампованные. Диаметр опорного катка составлял 815 мм.  263 танка БТ-5 (БТ-5РТ) были оснащены радиостанциями 71-ТК-1 «Шакал» и имели поручневую антенну, расположенную по периметру башни. Это была специальная танковая приемо-передающая, телефонно-телеграфная, симплексная радиостанция с амплитудной модуляцией и с диапазоном частот от 4 до 5,625 МГц, которая обеспечивала дальность телефонной связи на ходу до 15 км и на стоянках до 30 км. В телеграфном режиме дальность связи на стоянках достигала 50 км.

К концу 1938 года танки БТ-5 состояли на вооружении четырех танковых корпусов (10-, 15-, 20- и 25-го), двадцати четырех отдельных легкотанковых бригад и четырех отдельных тяжелых танковых бригад. Значительная часть танков БТ входила в состав 30-ти танковых полков кавалерийских дивизий. Эксплуатация танков БТ-5 в войсках, особенно в первые месяцы после получения новых машин с завода, показала их более высокие, по сравнению с танком БТ-2, боевые свойства и самое главное — более высокую надежность.

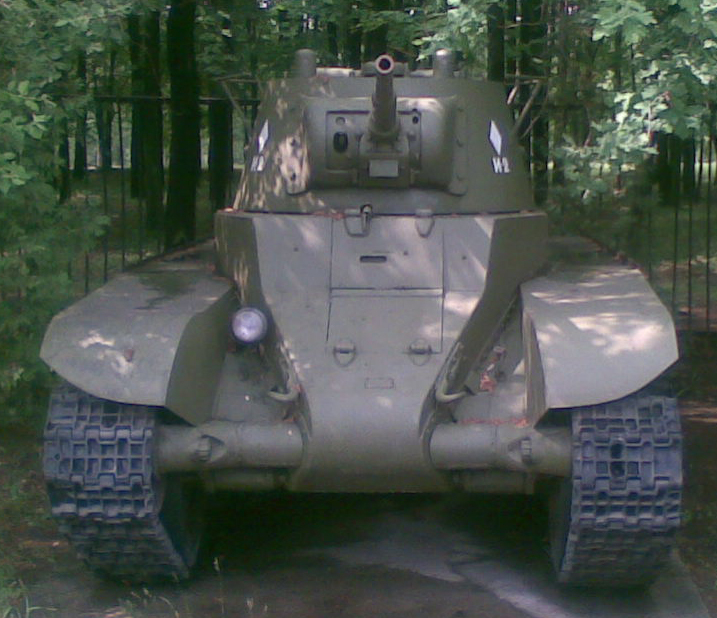

В настоящее время сохранилось не более десяти танков БТ-5. Один неоднократно ремонтированный линейный танк находится в павильоне легких танков в Музее бронетанкового вооружения и техники в подмосковной Кубинке. Другой,  радиофицированный, установлен на вершине горы Баин-Цаган в Монголии в качестве памятника. По некоторым данным, там же в Монголии имеется ещё два или даже четыре БТ-5. Третий экземпляр, вытащенный из Невы и отреставрированный,  установлен у панорамы «Прорыв Блокады» в Кировске. он представлен на фото слева. А четвёртый, фото которого представлено в начале статьи, находится в экспозиции музея на Поклонной горе.

Андрей Кравченко
