Ми-4АВ

Боевой ударно-транспортный вертолёт

25 июня 1950 года 1950 году американские империалисты и их прихлебатели развязали агрессивную войну против КНДР. Однако неожиданно для них северокорейские войска перешли в решительное наступление и на третий день войны взяли Сеул, некогда бывший столицей единой Кореи. После ряда поражений и фактического разгрома 24-й пехотной дивизии, командир которой генерал-майор Уильям Дин попал в плен, американские войска совместно с остатками южнокорейской армии отступили в юго-восточную часть Корейского полуострова, где находился морской порт Пусан. К сентябрю Корейская Народная Армия контролировала около 95 % Корейского полуострова. Тем не менее, американцам удалось переломить ситуацию, проведя Инчхонскую десантную операцию. Важнейшую роль в этой операции сыграли вертолёты S-55 русского конструктора Игоря Ивановича Сикорского.  Глядя на такой поворот дела, наши генералы захотели иметь нечто равноценное S-55 и заказали конструкторам срочно разработать советский военный вертолёт.

Вертолет Ми-4 был первым военно-транспортным вертолетом отечественных вооруженных сил. Разработка, летные испытания и внедрение вертолета Ми-4 в серийное производство были осуществлены в рекордно короткий срок – в течение одного года: 5 октября 1951 года было подписано постановление правительства о создании вертолета и началась его конструктивная разработка, а уже в июне 1952 года. В 1953 году первые серийные вертолеты Ми-4А успешно прошли войсковые испытания и стали поступать в вооруженные силы.

По своим летно-техническим характеристикам и грузоподъемности вертолет Ми-4 значительно превосходил все зарубежные вертолеты. Имея такую же компоновку силовой установки с поршневым двигателем, установленным в наклонном положении в носовой части фюзеляжа, как у вертолета Сикорский S-55, созданного в 1949 г., вертолет Ми-4 превосходил его по грузоподъемности более чем в два раза, перевозя нагрузку 1200 кг в нормальном варианте и 1600 кг в перегрузочном. Просторная грузовая кабина вмещала 12 десантников с личным вооружением и боеприпасами и 16 десантников в перегрузочном варианте или грузы массой до 1600 кг, в том числе пушку калибром 57 мм с расчетом, два мотоцикла М-72 с колясками и пять десантников или автомобиль-вездеход ГАЗ-67В, а позже ГАЗ-69, и была снабжена грузовым люком в задней части с откидными створками и опускающимся трапом – решение, которое стало традиционным в дальнейшем для военно-транспортных вертолетов. На всех вертолетах Ми-4 использовалась одна и та же силовая установка - специально разработанный для него вариант поршневого двигателя воздушного охлаждения АШ-82В взлетной мощностью 1700 л. с., разработанный ОКБ им. В.Д. Швецова.

Первые эксперименты по усилению вооружения Ми-4 проводились, причем с положительной оценкой, ещё в 1960 году. На машине монтировались две поперечные балки, на каждую из которых крепилось по три держателя для блоков НУРС либо авиабомб, а в подфюзеляжной кабине устанавливался коллиматорный прицел. В 1961 году вертолет показали группе генералов стран Варшавского договора, В мае 1965 года два вооруженных Ми-4 и четыре Ми-1 вновь демонстрировались руководству дружественных армий. «Четверки», оснащенные уже восемью блоками НУРС УБ-16 и ПТУРСами «Фаланга», сумели поразить все цели.

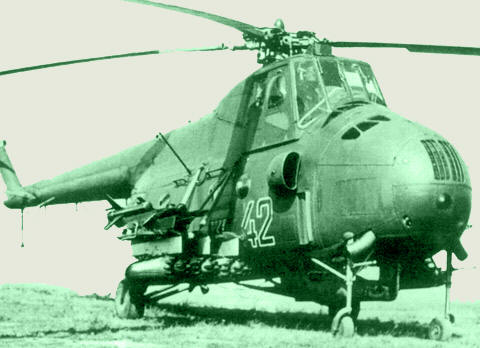

Когда началось создание транспортно-боевого вертолета Ми-24, для ускорения работ комплекс вооружения К-4В решили опробовать на Ми-4А. В 1966 г. этот комплекс установили на вертолет, получивший обозначение Ми-4АВ. «Четверка» превратилась в достаточно грозную боевую машину. Ее вооружение состояло из четырех ПТУРС 9М17М «Фаланга», шести блоков УБ-16-57УМВ с шестнадцатью НУРС С-5 в каждом или шести 100-кг бомб. Вместо последних могли подвешиваться четыре 250-кг бомбы или два зажигательных бака ЗБ-500. В подфюзеляжной гондоле был установлен комплекс вооружения К-48 с пулеметом А-12,7 калибром 12,7 мм с боезапасом в 200 патронов.

Все вооружение, кроме пулемета, располагалось на фермах по бортам фюзеляжа. На каждой устанавливалось по три балочных держателя БДЗ-57КРВ с блоками НУРС или бомбами. Сверху монтировалось по две направляющие 2П32/К-4В для ПТУРСов. В критической ситуации фермы можно было сбросить, для чего верхние крепления подкосов снабдили взрывными болтами. Однако в частях эти болты часто заменяли на обычные, и фермы не сбрасывались.

Обязанности экипажа по управлению вооружением, согласно руководящим документам, распределялись так: пуск и наведение ПТУРС производил летчик-штурман с помощью оптического визира 9Ш121; командир вел стрельбу ракетами С-5, используя съемный прицел ПКВ; борттехник вел огонь из пулемета и сбрасывал бомбы, пользуясь прицелом ОБП-1Р в полу гондолы. Но на практике бомбометание чаще всего вел летчик-штурман, прицеливаясь на глаз.

В СССР в вариант Ми-4АВ было переоборудовано около 200 вертолетов, начавших поступать в ВВС с 1968 г. Однако он имел существенные недостатки (малую энерговооруженность, отсутствие защиты экипажа и жизненно важных систем), поскольку создавался на базе транспортного вертолета. Прорабатывались иные варианты вооружения вертолета: две дополнительные шкворневые пулеметные установки либо неподвижные пушечные контейнеры на балочных держателях. В конце 60-х гг. в Чехословакии была разработана собственная вооруженная модификация -Ми-4В, отличавшаяся от Ми-4АВ отсутствием ПТУРСов и расположением четырех блоков НУРС один над другим на фермах по бортам фюзеляжа.

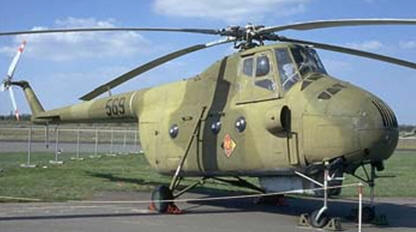

. Вертолет одновинтовой схемы с рулевым винтом, одним ПД и четырехопорным шасси.  Фюзеляж полумонококовой конструкции, с поршневым двигателем, установленным в наклонном положении в носовой части, и двухместной кабиной экипажа над ним.

С левого борта кабины расположена дверь размерами 0,9х1,45 м, в дверном проеме устанавливается стрела с электролебедкой БА-47 для подвеса груза, по бокам кабины имеются три круглых окна, одно из них в двери. В кабине размещаются откидные сиденья для 12 десантников, а в перегрузочном варианте и до 16.

Несущий винт четырехлопастный, с шарнирным креплением лопастей и фрикционными демпферами. Лопасти с 1960 г. прямоугольной формы в плане, цельнометаллические, с прессованным лонжероном из алюминиевого сплава и приклеенными секциями с сотовым заполнителем, хорда лопасти 0,62 м, профиль лопасти NАСА 23012, ресурс лопасти 2500 ч. До 1960 г. несущие винты имели лопасти смешанной конструкции со стальным трубчатым лонжероном и обшивкой из фанеры и полотна, ресурс которых не превышал 500 ч. Лопасти имели трапециевидную форму в плане с хордой в корневых сечениях 0,8 м и на конце 0,325 м, профиль лопасти МАСА 230.

Рулевой винт диаметром 3,6 м, трехлопастный, толкающий, с деревянными лопастями трапециевидной формы в плане.

Топливная система состояла из одного мягкого протестированного бензобака емкостью 1000 л в специальном контейнере в центральной части фюзеляжа. Для перегоночных полетов в грузовой кабине устанавливается дополнительный бак емкостью 275 л. Маслосистема состояла из одного маслобака емкостью 65 л и маслорадиатора, охлаждаемого воздухом от вентилятора двигателя.

Трансмиссия состояла из главного редуктора с муфтой свободного хода и собственной маслосистемой, промежуточного редуктора, редуктора рулевого винта, соединительных валов и тормоза несущего винта, скорость вращения вала несущего винта на взлетном режиме 198 об/мин, на номинальном режиме 178 об/мин. Система управления впервые в практике отечественного вертолетостроения выполнена бустерной, с гидроусилителями по всем четырем каналам.

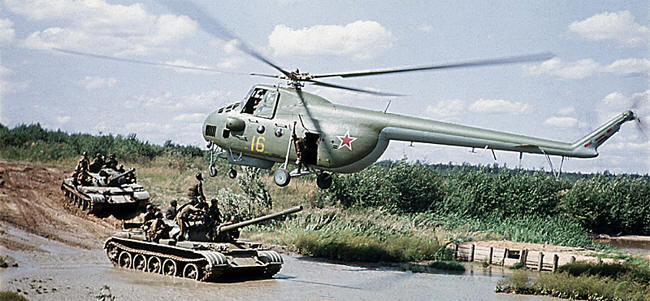

Вертолеты Ми-4 широко использовались в вооруженных силах СССР, где в ВВС были сформированы вертолетные полки, в каждом из которых имелось по 60 вертолетов. Уже в 1950 г. на воздушном празднике в Тушино демонстрировались 24 вертолета Ми-4, а в 1954 г. с 36 вертолетов Ми-4 был высажен десант с автомобилями и легкой артиллерией.

В 1956 г. вертолеты Ми-4 использовались в военных действиях в Венгрии, в 1961-1962 гг. в Индии, в 1965 г. в Пакистане, в 1960-1975 гг. в Ираке, в Эфиопии в 1971-1980 гг. и других странах, а в 1978 году и в Афганистане, где они, правда, вскоре были вытеснены вертолетами Ми-8 и. Ми-24.

Технические данные Ми-4АВ и остальных боевых ударных вертолётов смотрите тут
