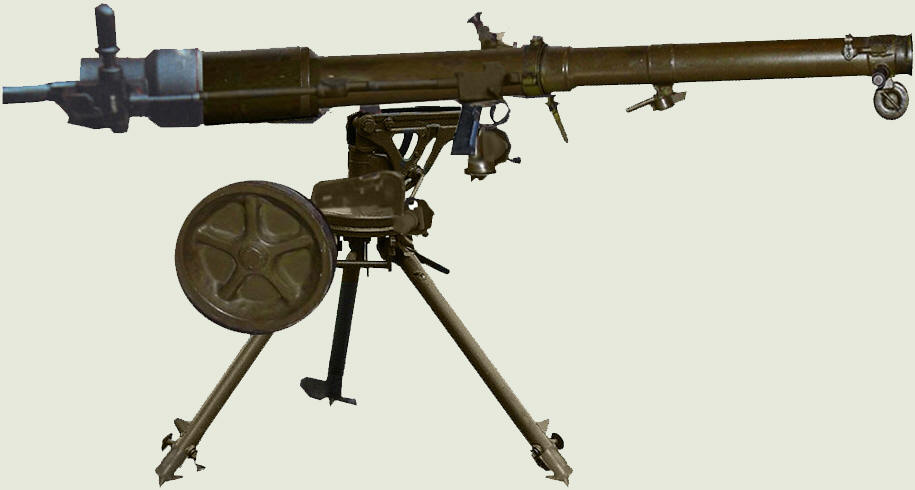

Б-10

советское 82-мм безоткатное орудие

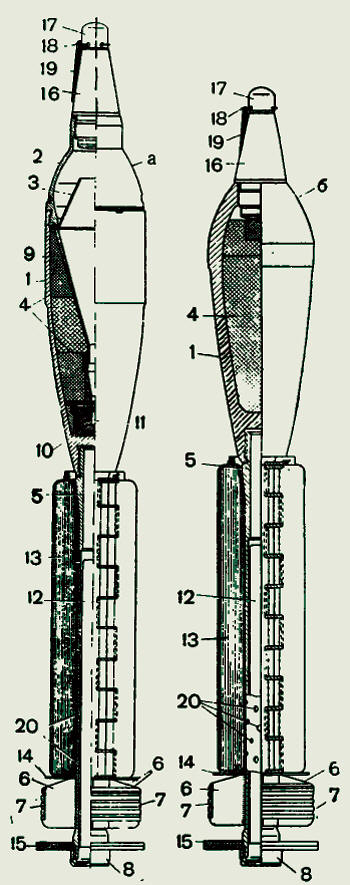

Кумулятивная и осколочная мины:

1 – корпус; 2 – головка; 3 – предохранительный конус; 4 – разрывной заряд; 6 – трубка стабилизатора; в – крылья; 7 – кольцо; 5 –  гайка; 9 – металлическая кумулятивная воронка; 10 – детонатор; 11 – капсюль-детонатор; 12–воспламенительный заряд; 13  –дополнительный пучок; 14 – картонная прокладка; 15 – диск; 16 – взрыватель; 17 – предохранительный колпачок; 18 – чека; 19 – тесьма; 20 –огнепередаточные отверстия.

В начале 50-х годов ХХ столетия Главное артиллерийское управление Военного Министерства СССР объявило конкурс по созданию нового 82-миллиметрового безоткатного орудия. Безоткатное орудие такого калибра в нашей армии уже существовало. Называлось оно СГ-82 и относилось к категории станковых гранатомётов. Его разработка велась в СКБ-36 Народного комиссариата нефтяной промышленности ещё с 1942 года, но завершилась лишь в 1950 году. Но едва СГ-82 успели принять на вооружение, из войск посыпались отрицательные отзывы. Главным, в чём его обвиняли, была неспособность к поражению пехоты противника на достаточно больших дальностях. Нарекания вызывала также и относительно низкая 175-миллиметровая бронепробиваемость использовавшейся в СГ-82 гранаты. Именно поэтому СГ-82 решили заменить более эффективным безоткатным орудием того же калибра.
В числе КБ, принявших участие в конкурсе, Специальное конструкторское бюро СКБ-4, возглавляемое знаменитым конструктором 120-мм
и 82-мм миномётов Борисом Ивановичем Шавыриным.
В качестве основы для будущей безоткатки Шавырин взял удлинённый гладкий ствол 82-миллиметрового батальонного миномёта. Этот ствол он соединил с помощью шарнира с довольно простым по конструкции треногой-лафетом, который имел съемный колесный ход, с помощью которого орудие перемещалось силами расчета на короткие расстояния. К треноге-лафету были приспособлены подъемный и поворотный механизмы винтового типа, а также прицельные приспособления, которые обеспечивали ведение огня как прямой, так и полупрямой наводкой и даже с закрытой огневой позиции. Эффект безоткатности во время выстрела был получен в результате применения частично открытой казенной части ствола, выполненной в форме сопла, позволявшей части пороховых газов отходить назад и уравновешивать силу отдачи.
Орудие предназначалось для уничтожения бронированных целей и огневых средств, разрушения легких укреплений, а также сковывания и уничтожения живой силы противника. Оно состоит из ствола с затвором, треножной станины с механизмами направления орудия на цель, двухколесного шасси, а также прицельных приспособлений. Разборный ствол  с гладким каналом состоял из двух быстро отсоединяемых друг от друга частей: дульной (массой 11,0 кг) и казенной (37,7 кг), которые в боевом положении соединялись муфтой. К дульной части ствола прикреплены рукоятка для перекатывания орудия и мушка, а к казенной – кронштейн для крепления 2,5-кратного оптического прицела ПБО-2, рассчитанный на стрельбу до 1,3 километра, и механического прицела, рассчитанного на стрельбу до тысячи метров, спусковой механизм, а так же переходящая в сопло затворная насадка с затвором.
Орудие обслуживалось расчетом, состоящим из четырех или трех человек. В расчет из четырех человек входят: командир орудия, наводчик (1-й номер), заряжающий (2-й номер) и поднос чик (3-й номер). Если же орудие обслуживалось расчетом, состоящим из трех человек, то обязанности подносчика выполнял заряжающий, а командир орудия помогал номерам расчета.

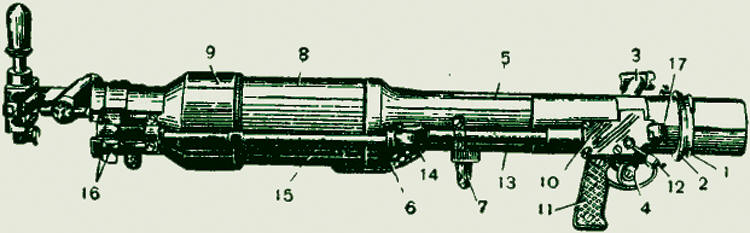

Казённая часть ствола:

1 – сухарные выступы; 2 – кольцевой бурт; 3 – кронштейн прицела; 4 – стопор подъемного механизма; 5 – контрольная площадка: 6 – щиток; 7 – штырь; 8 – камора; 9 – казенник; 10 – корпус спускового приспособления; 11 – рукоятка с предохранительной скобой и спусковым крючком; 12 – рукоятка блокировки; 13 – трубка с тягой; 14 – корпус с серьгой; 15 – трубка с толкателем; 16 – скошенные выступы; 17 – щиток.


Для перекатывания орудия вручную по полю боя использовался колёсный ход.
Огонь из орудия можно было вести как с треноги, так и с колёс. В крайних случаях допускалась и стрельба с колена, когда наводчик удерживал ствол орудия на плече как при ведении огня из РПГ-2 с той лишь разницей, что ствол Б-10 весил 48,7 кг. Поэтому предплечьем павой руки наводчик облокачивался на треногу.
Для стрельбы из 82-мм безоткатного орудия Б-10 применялись кумулятивные выстрелы МК-10 и осколочные выстрелы МО-10. Каждая из них весила по 3,89 кг, но начальная скорость кумулятивной мины была на 2 м/с выше – 322 против 320 м/с.
Конструктивно мины были подобны миномётной мине, но имели более длинный хвостовик. В трубке хвостовика располагался воспламенительный заряд, а снаружи на хвостовик был надет дополнительный пучок в матерчатом картузе. Он помещался на трубке стабилизатора, между корпусом мины и картонной прокладкой, и сшит по стыку шнуром. Каждая мина переносилась в отдельном футляре. Стандартный людской вьюк содержал три футляра с минами. В ещё существовавшей тогда кавалерии, а также в горнострелковых частях использовался конский вьюк на 12 мин, у котором помещалась также кирко-лопата, фонарь и аккумуляторы к нему.
82-миллиметроваое безоткатное орудие было принято на вооружение в начале 1954 года под индексом Б-10. Серийное производство Б-10 было организованно на Тульском машиностроительном заводе и выпускалось до 1964 года.
В Советской Армии орудие служило противотанковым средством мотострелковых и парашютно-десантных батальонов. Применялось оно в 1956 году в ходе венгерских событий, во время войны во Вьетнаме и в многочисленных локальных конфликтах тех лет.
После принятия на вооружение 73-мм тяжелого противотанкового гранатомета СПГ-9 орудие Б-10 постепенно начали снимать с вооружения. Однако в настоящее время оно по-прежнему используется более чем десятком других армий, в основном азиатских и африканских государств.
