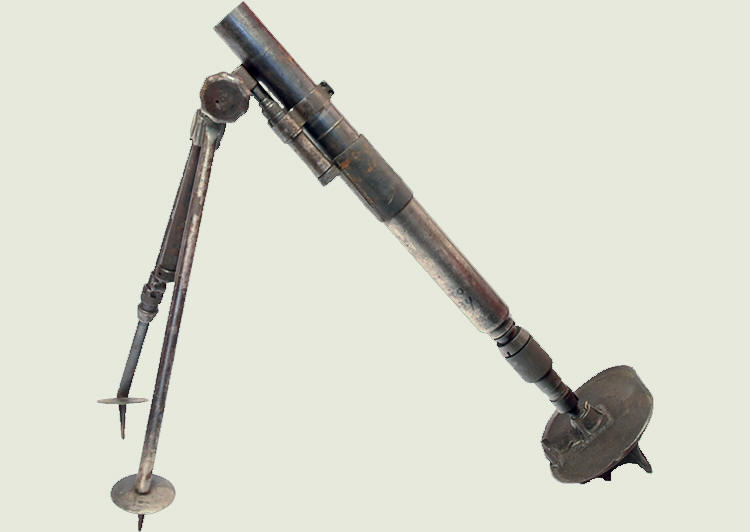

50-мм миномёт РМ-40

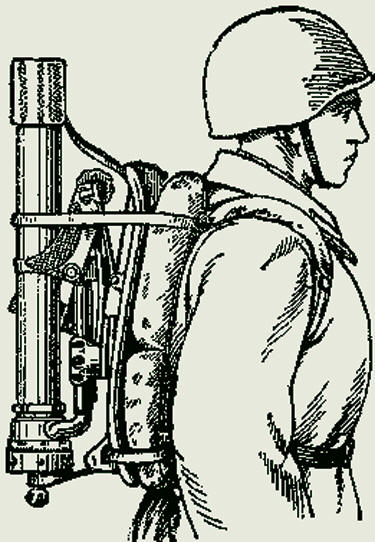

Ротный миномет калибром 50 миллиметров, применявшийся Красной армией в первые годы Великой Отечественной войны, весил всего лишь 10,5 килограмма. Его без труда переносил на спине один боец. Его напарник – второй номер расчёта – тем временем нёс следом за ним лотки с минами.
Этот миномет бросал мину весом 922 грамма на 800-метровое расстояние. Минимальная же дальность стрельбы составляла 60 метров.
Кстати говоря, немецкий ротный миномет того же калибра весил 20,5 килограмма – почти вдвое больше нашего, и бросал мину, весившую 900 граммов, всего лишь на 500 метров – в полтора раза ближе, чем наш миномет. В этом, как и во многом другом, сказалось превосходство техники Советской Армии над техникой немецких фашистов.
Первоначально, когда группа Д начинала проектировать будущую модельную линейку советских миномётов, в качестве миномёта ротного звена предполагался миномёт 60-миллиметрового калибра. Однако, несмотря на то, что его опытный образец был создан и прошёл полигонные испытания, на вооружение был принят 50-миллиметровый миномёт. В качестве причины такого решения историки и журналисты обычно называют то, что миномёт того же калибра был принят в то время в Германии и во Франции. Однако главной причиной принятия более лёгкого миномёта стало именно то обстоятельство, что миномёт мог переноситься одним красноармейцем. Правда, на дальние расстояния минометы перевозились на минометной повозке  МП-38 обр. 1938 года, на которой помещалось три ротных миномета, 24 лотка с минами (168 мин) и ЗИП. Повозка МП-38 была рассчитана исключительно для конной тяги, транспортировалась одной лошадью и, несмотря на подрессоренный ход, имела деревянные колёса, ограничивавшие скорость транспортировки.
Разработка 50-мм ротного миномета была начата в КБ завода № 7 в начале 1937 года. В течение года было испытано несколько опытных образцов минометов. На вооружение 50-мм ротный миномет обр. 1938 г. был принят в 1938 году. Серийное производство его начато в 1939 году. За год изготовили 1720 минометов. На I-III кварталы 1940 года одиннадцати заводам был дан план на 23105 50-мм минометов обр. 1938 г., к 1 августа 1940 г. изготовлено 18994 миномета по цене 3600 рублей за штуку.
50-миллиметровая четырёхпёрая осколочная мина О-822 снаряжалась 90-граммовым зарядом тротила. Заряд пороха в хвостовом патроне миномета весил четыре с половиной грамма. Однако этих четырех с половиной граммов было достаточно для того, чтобы заставить мину вылететь из ствола со скоростью 97 м/с, подняться па высоту 216 метров и затем упасть в 800 метрах от миномета. Впоследствии появилась шестипёрая мина О-822Ш, имевшая 850-граммовую массу и уменьшенный до 4 г хвостовой заряд. Дальность стрельбы ею не отличалась от дальности стрельбы четырёхпёрой.
Из миномета можно было вести огонь как по открытым целям, так и по целям, находящимся за укрытиями. Особенно губителен для противника был массированный огонь минометов. Поэтому при стрельбе по группам противника, по его штабам, огневым точкам и наблюдательным пунктам, а также по скоплению автомашин и мотоциклов необходимо вести одновременный огонь из нескольких минометов.
Для предохранения рук наводчика от ожогов служила пластмассовая ствольная накладка.
Миномёт имел только два фиксированных угла возвышения – 50° или 75°. Угол возвышения 75° миномету нужно было придавать тогда, когда цель расположена за высоким укрытием (при дальности не более 400 м) или когда дальность до цели менее 100 метров. В остальных, случаях следовало придавать миномету угол возвышения 45°.
Для регулирования начальной скорости мины, в отличие от 82-мм батальонного и 120-мм полкового миномётов, применялись не дополнительные заряды, а газоотводный кран. Требуемую дальность стрельбы в пределах между минимальной и максимальной можно было устанавливать вращением крана до совмещения соответствующего деления шкалы крана с риской, нанесенной на кожухе газоотвода.
При установке миномета на угол возвышения 45° цифры на шкале означают дальность в метрах, и цена малого деления равняется 10 м; при угле возвышения 75° дальность получается вдвое меньше, и цена малого деления равняется пять метров.
Регулировать дальность можно было также изменением длины ствола. Для этого на утолщенной казенной части ствола имелась резьба для навертывания трубы казённика. Жало бойка выдвигалось на большую высоту, и мина проходила в стволе меньшую дистанцию. Кроме того, при этом увеличивалось заснарядное пространство и, как следствие, уменьшалось давление в стволе, что также снижало начальную скорость мины.
У дула ствола и на утолщенной казенной части имелась риска, закрашенная белым лаком, служащая для наводки миномета при проверке линии прицеливания.
На казенной части были нанесены риски с делениями, обозначенными цифрами 1, 2, 3, 4, 5, 6, 7 и 8. По этим делениям, вращая трубу казенника, наводчик устанавливал необходимую дальность полета мины. Одно деление соответствовало 100 м дистанции при угле возвышения в 45°; это обозначено на стволе цифрой 45°. При стрельбе под углом возвышения в 75° это же деление соответствовало 50-метровой дистанции.
Для горизонтальной наводки служили поворотный механизм, а при наводке в цель по поперечному уровню прицела в случае, если одна нога двуноги встанет выше или ниже другой, вступал в действие горизонтирующий механизм с плавающим воздушным пузырьком как в строительном уровне. Угол горизонтальной наводки составлял 270°.
Для смягчения толчков, действующих на двуногу, служил амортизатор. Дело в том, что при выстреле от действия отдачи плита может немного уходить в грунт, увлекая за собой ствол миномета. Ствол, соединенный хомутом с амортизатором, а через него с двуногой, повлечет за собой двуногу. Благодаря же наличию амортизатора двунога оставалась на месте и не подвергалась поломке, а прицел не сбивался.

50-мм ротный миномёт образца  1941 года

Несмотря на небольшой объём производства 50-мм миномёта образца 1938 года, некоторые достались немцам в 1941 году, которые поставили их на вооружение под названием 5-см миномёт 205/1(r).
В 1940 году миномёт был несколько усовершенствован, упрощен в производстве и облегчён. До войны было произведено более 24 тыс. 50-мм миномётов образца 1940 года.

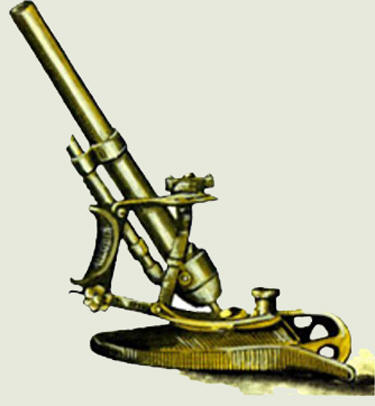

В 1941 году появился ещё более упрощённый вариант миномёта – 50-мм ротный миномёт образца 1941 года. Его вьюк при переноске был открытым, 45-градусное положение ствола сменилось на 50-градусное, а цена деления газоотовда увеличилась в два раза, то есть, поворот крана на одно деление означал уменьшение дальности стрельбы на 20 метров при 50-градусном угле и на 10 метров при 75-градусном. Угол горизонтального наведения был сокращён до 16 градусов. Но, самое главное, миномёт образца 1941 года был выполнен по так называемой глухой схеме: двунога в этом миномёте отсутствовала, а все части миномета смонтированы на опорной плите.
С конца 1942 года на стволе появилась кожаная ручка для переноски миномета в руках. Это стало последней модернизацией – в 1943 году миномёт был снят с вооружения РККА, а имеющиеся миномёты из войск были изъяты, оставшись лишь в партизанских отрядах.
