152-мм пушка-гаубица Д-20 – артиллерийское орудие, в котором
сочетаются свойства пушки и гаубицы с преобладанием первых. Пушка-гаубица Д-20
была разработана сразу после окончания Второй мировой войны в ОКБ-9 Ф. Ф.
Петрова; она должна была заменить довоенную 152-мм гаубицу-пушку
МЛ-20
образца 1937 года.
152-мм пушка-гаубица Д-20 и 122-мм пушка Д-74 создавались, как так называемый,
"корпусной дуплекс". Считалось, что именно такие артиллерийские системы
предоставят возможность наиболее полно решать задачи стоящие перед корпусной
артиллерией, и вместе с тем снизят расходы и позволят значительно упростить их
ремонт и эксплуатацию, улучшить снабжение запасными частями и подготовку
артиллерийских расчетов.

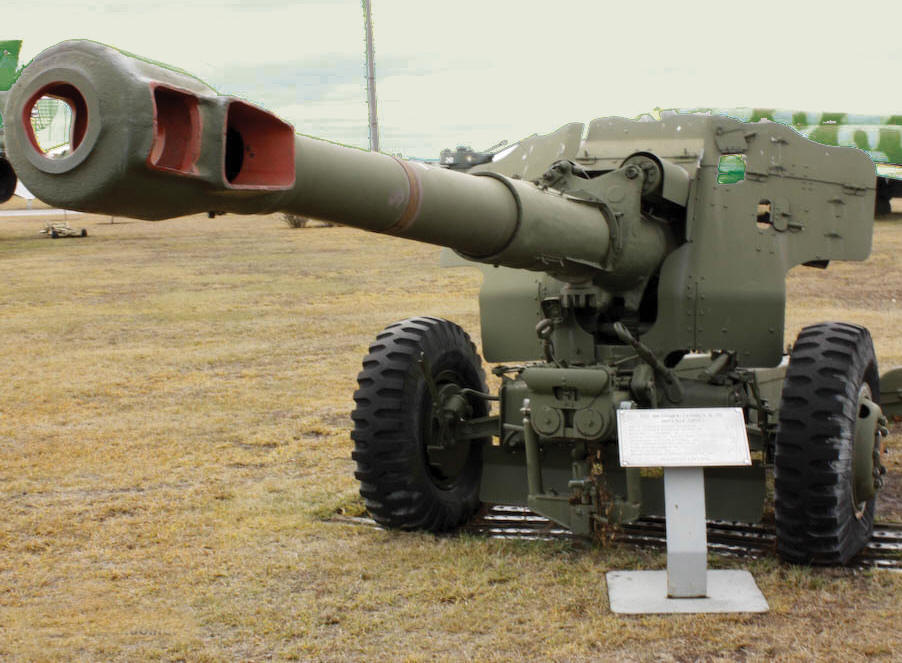

Д-20 стала первой 152-мм орудийной системой с полуавтоматическим клиновым
затвором с вертикальным перемещением клина. Ствол пушки-гаубицы Д-20
состоял из трубы, казенника, обоймы и дульного тормоза. Затвор вертикальный
клиновой, с полуавтоматикой механического (копирного) типа. Длина ствола
составляла 25 калибров.
Подъемный механизм имеет один сектор, обеспечивает угол вертикального обстрела
от -5 до +63 град.
Поворотный механизм винтового типа, расположен с левой стороны орудия, угол
горизонтального обстрела составляет 58 градусов.
В основе своей Д-20 во многом аналогична более ранней модели 152-мм гаубицы
Д-1,
основным же отличием Д-20 от Д-1 является выбор боеприпасов. Из Д-20 по-прежнему
можно было стрелять большинством типов боеприпасов Д-1, в боекомплект которой
входят выстрелы раздельного заряжания с осколочным, осколочно-фугасным и
бетонобойным снарядами. Но у нее появилось и собственное семейство боеприпасов.
Д-20 стала одной из первых советских артиллерийских систем, способных вести
огонь тактическими ядерными боеприпасами.
Также имелся большой выбор химических
боеприпасов, но в в настоящее время все они сняты с вооружения. Усовершенствованная система
метательных зарядов изменяемой мощности позволила увеличить максимальную
дальность выстрела Д-20 до 17410 метров, (выстрел ВОФ-32 с осколочно-фугасным
снарядом ОФ25. Вес снаряда 43,56 кг, разрывной заряд его 6,88 кг мощного
взрывчатого вещества А-IX-2. Взрыватели механические РГМ-2, В-90 и радиовзрыватель АР-5. При полном заряде начальная скорость 655 м/с, а
максимальная дальность 17410 м. Минимальная дальность стрельбы на заряде № 6
4600 м.) а применение активно-реактивного снаряда позволило довести дальность
стрельбы до 24000 метров.

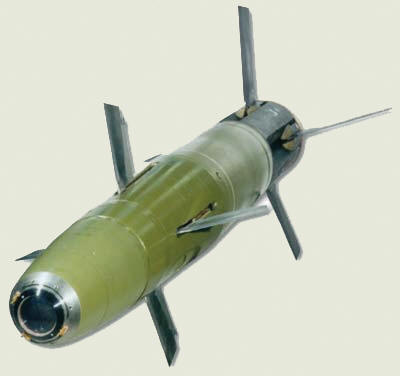

Осколочно-фугасный снаряд 3ОФ39 комплекса 2К25 Краснополь
Одним же из последних нововведений, является
использование управляемого противотанкового снаряда с наведением по лазерному
лучу Краснополь в составе выстрела 3ВОФ64. Подсветка целей производится
передовыми артиллерийскими наблюдателями с помощью приборов 1Д15 (ПП-3), 1Д20,
1Д22 или 1Д26. При стрельбе Краснополем расчёт из трёх человек подсвечивает цель
при помощи лазерного целеуказателя-дальномера входящего в состав переносного
комплекса автоматизированного управления огнём Малахит. Малоразмерные цели
типа танк могут подсвечиваться на расстоянии до 5-7 километров днём и 4 км
ночью, более крупные цели — до 15 км. После чего с удалённой позиции
выстреливается управляемый артиллерийский снаряд.
Д-20
стала одной из первых советских артсистем, способных вести огонь тактическими
ядерными боеприпасами. Также имелся большой выбор химических боеприпасов (в
настоящее время снятых с вооружения). Усовершенствованная система метательных
зарядов изменяемой мощности позволила увеличить максимальную дальность выстрела
Д-20 до 17410 метров, (выстрел ВОФ-32 с осколочно-фугасным снарядом ОФ25. Вес
снаряда 43,56 кг, разрывной заряд его 6,88 кг мощного взрывчатого вещества
А-IX-2. Взрыватели механические РГМ-2, В-90 и радиовзрыватель АР-5. При полном
заряде начальная скорость 655 м/с, а максимальная дальность 17410 м. Минимальная
дальность стрельбы на 6м заряде — 4600 м.) а применение активно-реактивного
снаряда позволило довести дальность стрельбы до 24000 метров. Кроме того, в
боекомплект Д-20, а также ряда других 152-мм артсистем входит корректируемый
(управляемый) снаряд Сантиметр. Индекс комплекса Сантиметр 2К24, а самого
снаряда — ЗОФ38. Вес снаряда 49,5 кг, тротиловый эквивалент ВВ — 8,5 кг.
Дальность стрельбы от 2 до 12 км. В состав комплекса входит лазерный
целеуказатель дальномер (ЛЦД), который располагается на дистанции от 0,2 до 5 км
от цели. Перед выстрелом ЛЦД наводится на цель. Синхронно с выстрелом на ЛЦД
подается сигнал оповещения. Когда снаряд выходит на конечный участок
баллистической траектории, включается лазерная подсветка цели. Причем, при
выстреле прямой наводкой время подсвета ограничено одной секундой, а при
навесной стрельбе — тремя секундами. Это сделано, чтобы противник не сумел
поставить помеху и засечь источник излучения.
