2С1 «Гвоздика»

САУ второго поколения

Первые два послевоенных десятилетия потребности советской армии в самоходной артиллерии 122-миллиметрового калибра вполне удовлетворяла САУ ИСУ-122, появившаяся под конец войны. Однако к середине 60-х годов XX столетия нашим военным потребовалась новая самоходка, которая должна была стать плавающей, авиатранспортабельной и иметь круговой обстрел.

Работы над самоходной артиллерийской установкой второго поколения 2С1 «Гвоздика» начались в ОКБ-9 завода и на самоходку Д-30 была подвергнута небольшим конструктивным доработкам, после чего присвоили ей наименование Д-32 (индекс 2А31).
2С1 поступала на вооружение артиллерийских дивизионов мотострелковых полков, оснащенных боевыми машинами пехоты. Предназначение «Гвоздики» – уничтожение и подавление живой силы и огневых средств пехоты, разрушение укреплений полевого типа, проделывание проходов в минных полях и проволочных заграждениях, борьба с артиллерией, минометами и бронетехникой противника.
Обычный возимый боекомплект состоит из 35 осколочно-фугасных и пяти кумулятивных снарядов. Боеприпасы раздельного заряжания – снаряд и гильза с зарядом. Разработана широкая номенклатура снарядов – осветительные, агитационные, радиоэлектронного противодействия, химические, дымовые, со специальными стреловидными поражающими элементами, кумулятивные, осколочно-фугасные.
В 1967 году была предпринята попытка создания на базе Д-32 для «Гвоздики» гаубиц с картузным заряжанием – Д-16 и Д-16М, но в серию такие варианты не пошли.
Компоновка 2С1 «Гвоздики» в основном аналогична 152-мм САУ 2С3 «Акация». В передней части корпуса находится кабина водителя и моторное отделение, а сзади – боевое отделение. В башне размещаются еще три члена экипажа: наводчик, заряжающий и командир. Башня поворачивается посредством электрического или ручного привода на 360 градусов.

Гусеницы у САУ – резинометаллические, опорные катки – с индивидуальной торсионной подвеской. Первое и седьмое колеса, кроме торсионов, имеют еще и гидравлические амортизаторы. Корпус герметичен. С помощью перемотки гусениц САУ плавает со скоростью 4,5 км/час и способна преодолевать водные преграды шириной 300 м при высоте волны до 150 мм и скорости течения не более 0.6 м/сек. При этом на борту установки должно быть не более 30 выстрелов. «Гвоздика» авиатранспортабельна, то есть ее можно перевозить на самолетах Ан-12, Ил-76, Ан-124. Для уменьшения высоты САУ опорные катки со второго по седьмой при перевозке могут с помощью специальных устройств приподниматься и закрепляться. Самоходка имеет противопульное бронирование, которое выдерживает попадание 7,62-мм винтовочной пули Б-32 с расстояния 300 м. В стенках обоих бортов корпуса размещены по три последовательно соединенных между собой топливных бака общей емкостью 550 литров. В качестве силовой установке на 2С1 используется V-образный восьмицилиндровый четырехтактный дизель ЯМЗ-238В Ярославского моторного завода. Коробка передач имеет 11 передних скоростей и две задние. Минимальный радиус поворота при этом равен ширине колеи, что для гусеничной машины равнозначно расстоянию между серединами гусениц.

Самоходная гаубица способна двигаться по грунтовой дороге со скоростью 30 км/ч, развивать на шоссе скорость до 60 км/ч. Достигается это за счет применения гусениц с резинометаллическими шарнирами. Запас хода ее составляет 500 километров.
Бортовой боекомплект расположен следующим образом: 16 снарядов в вертикальном положении вдоль боковых стенок корпуса и 24 – вдоль боковой и задней стенок башни. Для облегчения заряжания гаубицы применен механизм досылания электромеханического типа. При стрельбе снарядами, складированными на земле, их подача внутрь боевого отделения осуществляется с помощью транспортировочного устройства через большую заднюю дверь. Наведение орудия производится с помощью прицела ПГ-2 и оптического прицела прямой наводки ОП5-37. Ствол гаубицы имеет углы вертикальной наводки от -3 до +70 градусов. Максимальная дальность стрельбы – 15.200 м, минимальная – 4070 м. Скорострельность гаубицы не очень высока. При стрельбе снарядами с «земли» – 4-5 выстрелов в минуту, бортовым боезапасом – 1-2.

Самоходная гаубица может действовать в условиях применения оружия массового поражения, так как она снабжена системой противоатомной защиты автоматического действия. В боевой машине установлен чувствительный датчик. Как известно, возникающие при ядерном взрыве потоки гамма-излучения распространяются со скоростью света. При вспышке это излучение практически мгновенно достигает машины и фиксируется прибором, который тотчас вырабатывает команды, поступающие на некоторые исполнительные механизмы. Происходит автоматическая герметизация обитаемых отделений — боевого и управления.
2С1 «Гвоздика» в свое время поступила на вооружение всех армий стран Варшавского договора (кроме Румынии). После объединения Германии 374 2С1 получил также бундесвер. «Гвоздика» состоит на вооружении армий СНГ и бывших соцстран.

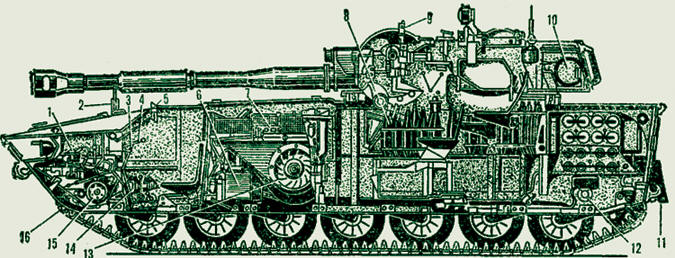

СУ-122: 1 — пневмосистема, 2 — стопор системы по-походному, 3 — управление механизмом поворота, сцеплением и тормозами, 4 — управление главной передачей, 5 — смотровые приборы, 6 – система подогрева двигателя, 7 — масляная система двигателя и главной передачи, 8 —укладка боекомплекта, 9 — установка измерительного прибора, 10 — установка ФВУ, 11 — гидрооборудование, 12 — гидравлический амортизатор, 13 — кожух системы охлаждения, 14 — промежуточный редуктор, 15 — главная передача, 16 — ведущее колесо.

 Русские САУ



Гарфорд–Путилов

Гарфорд–Путилов Боевая масса – 8,6 т.  Экипаж – 8 человек. Вооружение: 76,2-мм противоштурмовая пушка образца 1910 года, три 7,62-мм пулемёта Максим. Бронирование: 6,5 мм. Двигатель: бензиновый, четырехцилиндровый, мощность – 35 л. с. Максимальная скорость – 20 км/ч. Тираж – 48 шт.  Читать статью о нём →



СУ-5

СУ-5 Боевая масса – 10.35 т . Экипаж – 5 человек. Длина корпуса – 4840 мм. Ширина корпуса – 2440 мм. Высота – 2560 мм. Бронирование: лоб корпуса – 15 мм, борт – 15 мм, крыша – 8 мм, днище – 6 мм.  Калибр и марка пушки: 76,2-мм дивизионная пушка обр. 1902/30 гг. или 122-мм гаубица обр.1910/30 гг. или 152,4-мм дивизионная мортира обр. 1931 г. Тип двигателя – 4-цилиндровый карбюраторный. Мощность двигателя, л. с. – 90. Скорость по шоссе – 30 км/ч. Запас хода по шоссе – 170 км. Тираж – 30 шт. Читать статью о ней →

ЗиС-30

ЗиС-30 Боевая масса – 4 т . Экипаж – 4—5 человек. Длина корпуса – 3450 мм. Ширина корпуса – 1860 мм. Высота – 2230 мм. Тип брони – 7—10 мм. Калибр и марка пушки – 57-мм ЗиС-2. Пулемёты – 1 × 7,62-мм ДТ. Тип двигателя – 4-цилиндровый карбюраторный. Мощность двигателя, л. с. – 50. Скорость по шоссе– 40 км/ч. Запас хода по шоссе– 250 км. Тираж – 101 шт. Читать статью о ней →

СГ-122(А)

СГ-122(А) Боевая масса – 23,6 т. Экипаж – 5 чел. Вооружение – одна 122-мм гаубица М-30. Толщина брони: лоб  корпуса и рубки – 45 мм, борт  и корма – 25 мм. Двигатель – Maybach HL 108TR, карбюраторный, мощностью 250 л.с. Скорость макс. – 40 км/ч. Запас хода по шоссе – 140 км. Тираж – 27 шт.  Читать статью о ней →

Су-122

Су-122 Боевая масса – 30,9 т. Экипаж – 5 чел. Вооружение – одна 122-мм гаубица М-30. Толщина брони: лоб, борт корпуса и рубки – 45 мм. Двигатель – В-2-34, 500 л. с. Скорость макс. – 55 км/ч. Запас хода по шоссе – 300 км. Читать статью о ней →

Су-76И

Су-76И Боевая масса – 22,5 т. Экипаж – 4 чел. Вооружение – одна 76-мм пушка С-1. Толщина брони: лоб  корпуса и рубки – 35 мм, борт и корма – 25 мм. Двигатель – Maybach HL120TRM 12-цилиндровый, 300 л.с. Скорость макс. – 50 км/ч. Запас хода по шоссе – 140 км. Тираж – 201 шт. Читать статью о ней →

Су-85

Су-85 Боевая масса – 30 т. Экипаж – 4 чел. Вооружение – одна 85-мм пушка. Толщина брони: лоб и борт корпуса – 45 мм. Двигатель – В-2-34, 500 л. с. Макс, скорость – 55 км/ч. Запас хода по шоссе – 300 км. Читать статью о ней →

Су-76М



Су-76М Боевая масса – 10,5 т. Экипаж – 4 чел. Вооружение – одна 76-мм пушка ЗиС-3. Толщина брони: лоб корпуса – 35 мм, борт – 15 мм, рубка – 25 мм. Двигатель – два ГАЗ-70 по 70 л. с. Скорость макс. – 45 км/ч. Запас хода по шоссе – 270 км. Читать статью о ней →

СУ-100

СУ-100 Боевая масса – 31,6 т . Экипаж – 4 человека. Длина с пушкой вперёд – 9450 мм. Ширина корпуса – 3000 мм. Высота – 2245 мм. Клиренс – 400 мм. Толщина брони: лоб корпуса  – 75 мм.  борт  и корма  – 45 мм. Корма корпуса (низ), мм/град. – 45 / 45°.  Вооружение: 100-мм пушка Д-10С обр. 1944 года. Длина ствола – 56 калибров. Боекомплект пушки – 33 артвыстрела. Тип двигателя – V-образный 12-цилиндровый дизельный жидкостного охлаждения. Мощность двигателя– 520 л. с. Скорость по шоссе, км/ч – 50. Скорость по пересечённой местности – 20 км/ч. Запас хода по шоссе – 310 км. Запас хода по пересечённой местности – 140 км Читать статью о ней →

Су-152



Су-152  Экипаж – 5 человек. Боевая масса – 45.5 т. Длина корпуса – 6,77 м. Длина с пушкой – 8,95 м. Ширина – 3,25 м. Высота – 2,45 м. Вооружение: одна 152-мм гаубица МЛ-20, один 12,7-мм зенитный пулемёт ДШК. Бронирование – 60–75 мм. Двигатель –  В-2К мощностью 600 л. с. Скорость по шоссе –  43 км/час. Дальность хода по шоссе – 330 км. Читать статью о ней →

ИСУ-152

ИСУ-152 Экипаж – 5 человек. Боевая масса – 47 т. Длина корпуса – 6,77 м. Длина с пушкой – 9,05 м. Ширина – 3,07 м. Высота – 2,48 м. Вооружение: одна 152-мм гаубица МЛ-20, один 12,7-мм зенитный пулемёт ДШК. Бронирование – 60–75 мм. Двигатель –  В-2-ИС мощностью 520 л. с.. Скорость по шоссе –  37 км/час.  Дальность хода по шоссе – 220 км. Читать статью о ней →

ИСУ-122

ИСУ-122 Экипаж – 5 человек. Боевая масса – 46 т. Длина корпуса – 6,77 м. Длина с пушкой – 9,85 м. Ширина – 3,07 м. Высота – 2,48 м. Вооружение: одна 122-мм пушка А-19, один 12,7-мм зенитный пулемёт ДШК. Бронирование – 60–75 мм. Двигатель –  В-2-ИС мощностью 520 л. с.. Скорость по шоссе –  37 км/час. Дальность хода по шоссе – 220 км. Читать статью о ней →

АСУ-57 Боевая масса – 3,35 т . Экипаж – 3 человека. Длина корпуса – 3480 мм. Ширина корпуса – 2056 мм. Высота – 1146 мм. Бронирование: 4-6 мм. Калибр и марка пушки – 57-мм ЗиС-2. Пулемёты – 1 × 7,62-мм СГ. Тип двигателя – 4-цилиндровый карбюраторный. Мощность двигателя, л. с. – 50. Скорость по шоссе– 40 км/ч. Запас хода по шоссе– 250 км. Читать статью о ней →
АСУ-85 Боевая масса – 15,5 т. Экипаж – 4 человека.  Бронирование: лоб корпуса – 45 мм, борт – 13 мм, корма – 6 мм, днище – 4 мм. Вооружение: нарезная 85-миллиметровая пушка 2А15. Боекомплект – 45 выстрелов. Двигатель – дизель ЯАЗ 206В, мощность, 210 л.с. Скорость по шоссе– 45 км/ч. Запас хода – 360 км. Читать статью о ней →
 СУ-122-54 Боевая масса — 35,7 т. Вооружение: 122-мм пушка Д-49 (боекомплект 35 выстрелов), два 14,5-мм пулемета КПВТ. Мощность двигателя — 520 л.c.; Бронирование: рубка, лоб корпуса — 100 мм, борт — 80 мм, корпус — 45 мм, крыша, днище — 20 мм; длина полная — 9970 мм, длина корпуса — 6000 мм, ширина — 3270 мм, высота 2060 мм, клиренс — 425 мм; расчет — 5 человек. Скорость по шоссе — 50 км/ч; запас хода — 240 км;
Читать статью о ней →
2С3 Акация Боевая масса — 27,5 т; ; вооружение — 152-мм гаубица, 7,62-мм пулемет ПКТ, дальность стрельбы снарядом ОФ-540 — 17,4 км, «Краснополем» — 18 км, скорострельность — 4 — 5 выстрелов в минуту, боекомплект — 46 выстрелов;  расчет — 4 человека; скорость по шоссе — 63 км/ч; запас хода — 500 км.
Читать статью о ней →
