СУ-5

22 марта 1934 года постановлением Совета труда и обороны при Совете народных комиссаров СССР был утвержден план перевооружения Красной Армии современной артиллерийской техникой. Наряду с обычными образцами орудий предполагалось разработать и целую гамму самоходных артиллерийских систем.
Одной из задач было создание так называемого «малого триплекса» — трех типов различных артиллерийских орудий, установленных на едином шасси. Эти машины предполагалось использовать для огневой поддержки танковых и кавалерийских частей на поле боя. Работы по проектированию таких самоходок начались на заводе опытного машиностроения имени Кирова весной 1934 года. Общее руководство осуществляли Петр Сячентов и Семён Гинзбург, ответственным конструктором был В. Москвин. Первые три машины, получившие обозначение СУ-5-1, СУ-5-2 и СУ-5-3, были изготовлены к осени того же года.
Все самоходки имели единое шасси и различались главным образом вооружением:

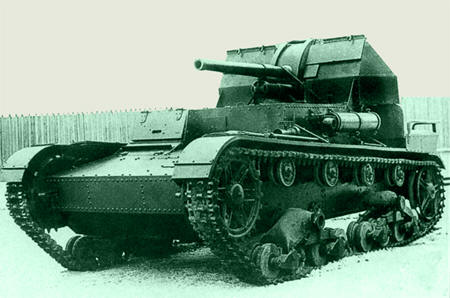

Основным оружием СУ-5-1 являлась 76,2-мм дивизионная пушка обр. 1902/30 гг. (длина ствола 30 калибров) с начальной скоростью осколочного снаряда 338 м/с. Вертикальные углы наведения составляли от —5° до +60°, горизонтальные — в секторе 30° без поворота машины. При стрельбе использовались телескопический прицел и панорама Герца. Максимальная дальность стрельбы составляла 8760 м при угле возвышения 40°, скорострельность — 12 выстрелов в минуту. Стрельба велась с места без сошников при опущенном нолике заряжающего. Возимый боекомплект пушки составлял 8 выстрелов.

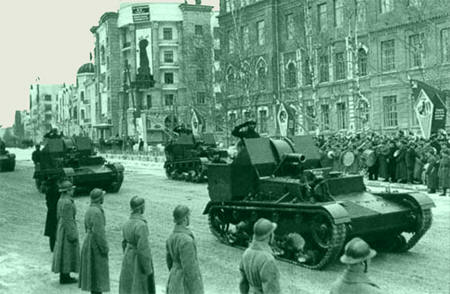

Самоходные артиллерийские установки СУ-5-2 из состава 2-й механизированной бригады на параде в Хабаровске. 7 ноября 1937 года. На переднем плане машина последнего выпуска с бронезащитой мест расчёта. В августе 1938 года эти самоходки участвовали в боях с японцами у озера Хасан
Основным оружием СУ-5-2 являлась 122-мм гаубица обр.1910/30 гг. (длина ствола 12,8 калибров) с измененной конструкцией люльки и начальной скоростью осколочного снаряда 335,3 м/с. Углы наведения по вертикали составляли от 0° до +60°, по горизонтали — в секторе 30° без поворота машины. При стрельбе использовались телескопический прицел и панорама Герца. Максимальная дальность стрельбы составляла 7680 м. Поршневой затвор обеспечивал скорострельность 5—6 выстрелов в минуту. Стрельба велась с места без сошников. При стрельбе полик заряжающего опускался. Перевод орудия из походного положения в боевое не превышал 3 мин. В боекомплект гаубицы входили 4 снаряда и 6 зарядов.

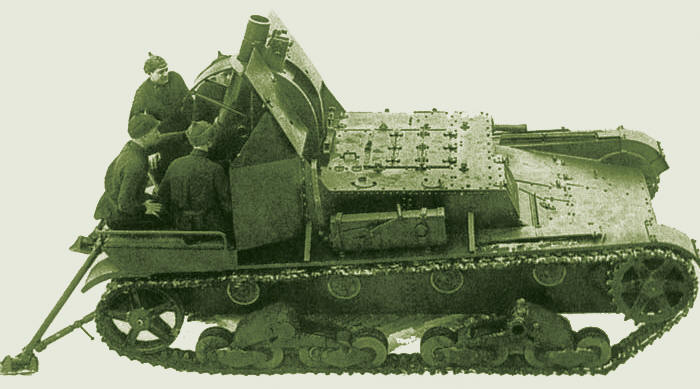

Основным оружием СУ-5-3 была 152,4-мм дивизионная мортира образца 1931 года с длиной ствола 9,3 калибра и начальной скоростью 38,21-килограммового снаряда, равной 250 м/с. Углы вертикального наведения составляли от 0° до +72°, углы наведения по горизонтали - в секторе 12° без поворота машины. При стрельбе использовалась панорама Герца. Максимальная дальность стрельбы составляла 5285 м. Клиновой затвор обеспечивал скорострельность 4-5 выстр./мин. на углах возвышения до 30°, свыше 30° — 1-1,5 выстрелов в минуту. Боекомплект составлял четыре выстрела. При стрельбе использовались два сошника, установленные снаружи кормовой части корпуса.
