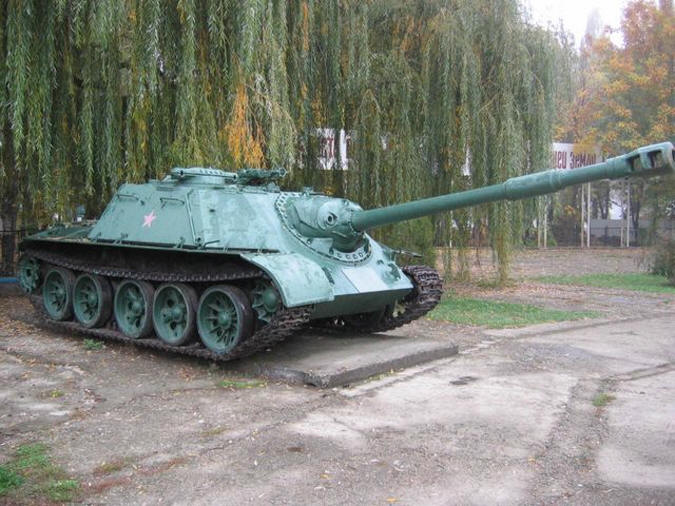

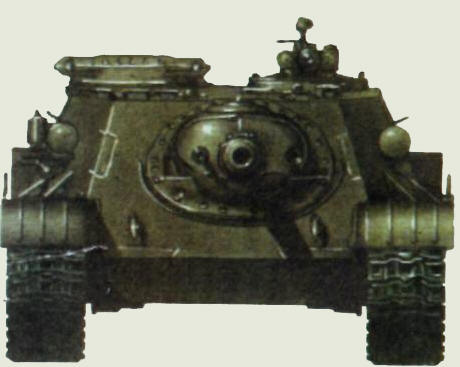

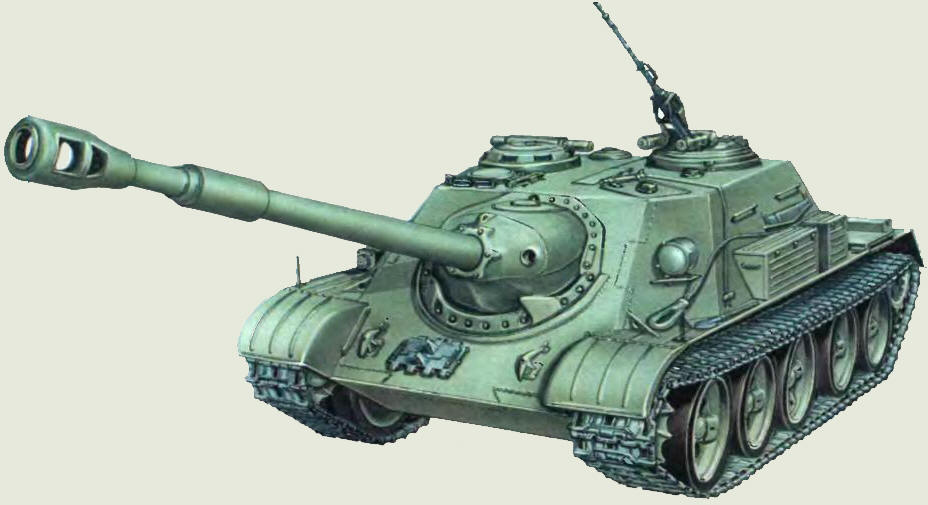

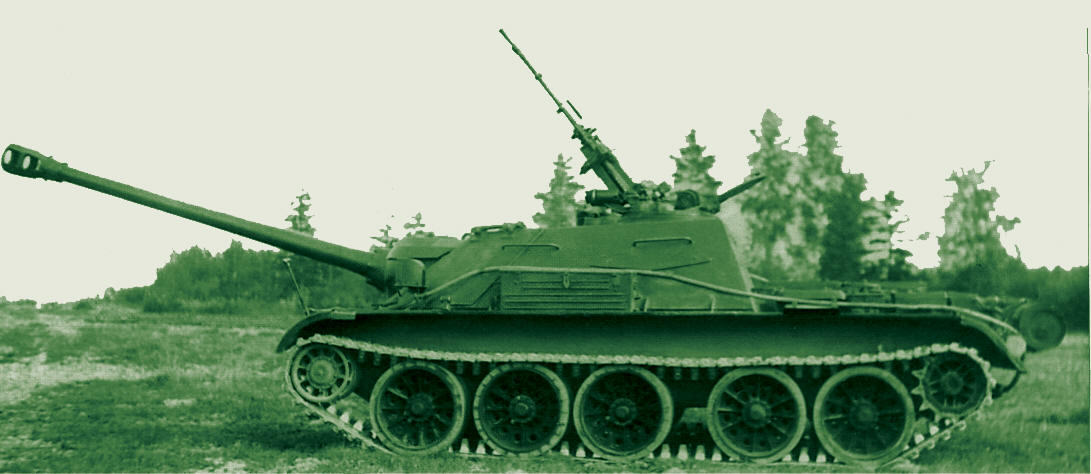

Су-122-54

первая послевоенная САУ



В 1947 году связи с прекращением выпуска танка Т-34-85 (о нём – ТуТ) омским заводом № 173 был прекращён и выпуск созданной на его основе СУ-100 . Взамен конструкторскому бюро 174-го завода было поручено разработать  САУ со 122-мм пушкой на базе нового танка Т-54 .
Проект самоходной установки и ее макет в натуральную величину были рассмотрены в Министерстве транспортного машиностроения только в декабре 1948 года, но первый опытный образец был готов лишь в декабре 50-го. Такая задержка была вызвана тем обстоятельством, что САУ приходилось неоднократно перепроектировать. Дело в том, что появление ядерного оружия заставило советских специалистов пересмотреть организационную структуру танковых и механизированных соединений, оснащенных, помимо прочего, классической буксируемой и самоходной артиллерией. В частности, было очевидно, что ее огневая мощь должна поддерживать танки и мотопехоту на всех этапах наступательных и оборонительных операций. Следовательно, в подвижности и маневренности самоходки не должны уступать танкам и бронетранспортерам, как и те, быть способными быстро покидать зоны радиоактивного заражения, в том числе по пересеченной местности.
Броневая защита самоходных установок должна обеспечивать их живучесть при воздействии не только артиллерийского огня, но и ударной волны, возникающей ядерном взрыве.

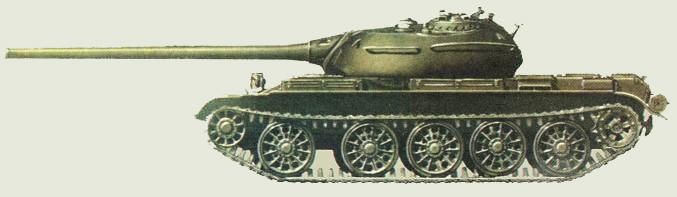

Переделки производились и в ходе испытаний, и лишь 15 марта 1954 года самоходная установка на базе танка Т-54 была принята на вооружение Советской Армии.
Корпус машины, которой
 присвоили наименование СУ-122-54, сварили из катанных листов стали толщиной 100 мм, лобовую часть неподвижной рубки и верхнюю лобовую корпуса выполнили сплошными, борта и корму — с рациональными углами наклона. Правда, для того, чтобы придать орудию нужные углы вертикального наведения в нижней части рубки устроили заманы — обратные скосы, и, кроме того, проделали щели в амбразуре для ствола, что несколько ослабило бронезащиту.
В качестве основного вооружения самоходки использовалась 122-миллиметровая пушка Д-49 (52-ПС-471Д) с длиной ствола в 48,7 калибра. Она представляла собой модернизированную пушку Д-25Т тяжелого танка ИС-3 и устанавливалась в рамке, закрепленной на лобовом листе броневой рубки. Пушка оснащалась клиновым горизонтальным полуавтоматическим затвором с электромеханическим механизмом досылания, за счёт которого удалось довести скорострльность орудия до пяти выстрелов в минуту.. Для уменьшения загазованности боевого отделения при стрельбе впервые для 122-мм пушек был установлен эжектор. Кроме того, впервые на отечественной САУ был применён дульный тормоз.
Орудие оборудовали телескопическим шарнирным прицелом ТШ2-24 — для ведения огня прямой наводкой на дальностях до 6000 метров и механическим С-72-24, с панорамой, — для стрельбы с закрытых позиций на расстояние до 14 километров.
Стрельба из пушки велась танковыми бронебойными и осколочно-фугасными снарядами, а также осколочно-фугасными гранатами гаубиц М-30 и Д-30. С появлением в начале 1960-х гг. американского танка М60 и английского танка Чифтен для нарезной пушки Д-49 были разработаны подкалиберный и кумулятивный снаряды.
На крыше рубки, во вращающейся командирской башенке, поместили дальномер ТКБ-09, а рядом, на турели, 14,5-мм зенитный пулемет КПВТ, второй такой же (впервые на подобной машине) спарили с пушкой.


В боекомплект самоходной установки входили 35 выстрелов раздельно-гильзового заряжания и 600 патронов пулеметам КПВТ.
Силовой установкой для Су-122-54 служил стандартный танковый дизель В-54 мощностью 520 л.с. Его поставили поперек корпуса, поэтому длину моторно-трансмиссионного отделения удалось сократить на 650 мм, тогда как боевого — увеличить, и все это при неизменных размерах базового корпуса.
Впервые в нашей стране в системе пуска двигателя сжатым воздухом появился воздушный компрессор АК-150В, заимствованный без конструктивных изменений из авиации и поэтому не приспособленный к работе в условиях движения САУ и требовавший доработки. Сжатый воздух использовался не только для пуска дизеля и пневмоперезарядки спаренного пулемета КПВТ, но и для очистки от пыли боекомплекта и агрегатов. В ходовой части, в связи со смещением вперед центра тяжести машины, изменилось взаимное расположение опорных катков и уменьшен угол закрутки торсионных валов для получения более равномерного распределения нагрузки.
У первых образцов самоходок силовая передача включала гитару, главный фрикцион, пятискоростную коробку перемены передач, бортовые фрикционы с ленточными тормозами и бортовыми редукторами. В последующих сериях машины получили двухступенчатый планетарный механизм поворота, а также уширенные гусеницы, что позволило уменьшить удельное давление на грунт. Их оснастили цевочным зацеплением, из-за чего пришлось изменить траки и устройство ведущих и направляющих колес. А из-за сместившегося вперед центра масс — перекомпоновать расположение опорных катков. Подвеска осталась индивидуальной, торсионной.
Серийное производство Су-122-54 велось небольшими партиями на заводе №174 в Омске в 1955-1957. Общее количество выпущенных машин составило 77 единиц.
