Самая мощная отечественная РСЗО

РСЗО Смерч на сегодняшний день является самой мощной и самой дальнобойной РСЗО.  предназначена для поражения групповых целей, уязвимыми элементами которых являются открытая и укрытая живая сила, небронированная, легкобронированная и бронированная техника мотопехотных и танковых рот, подразделений артиллерии, тактических ракет, зенитных комплексов и вертолетов на стоянках, разрушения командных пунктов, узлов связи и объектов военно-промышленной структуры, противотанкового и противопехотного дистанционного минирования местности, на дальностях от 20 до 90 км.

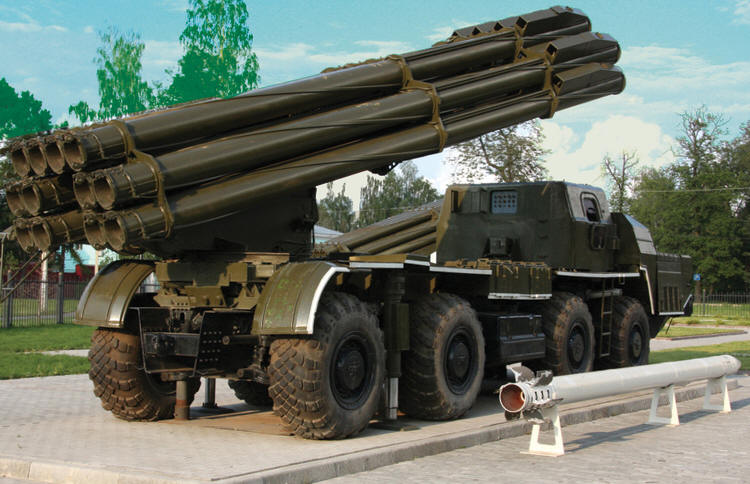

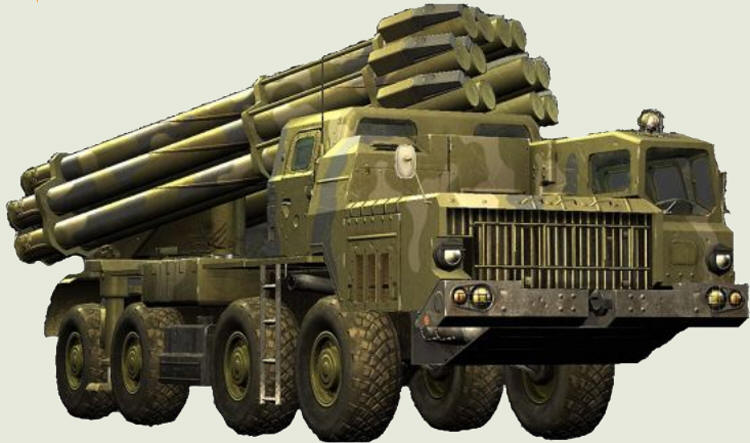

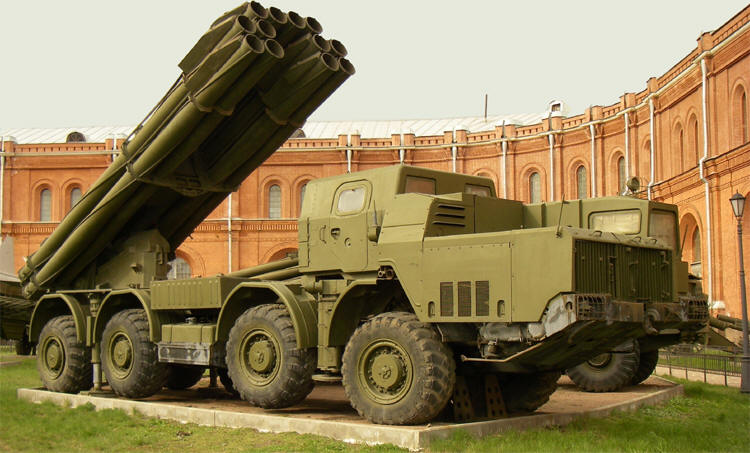

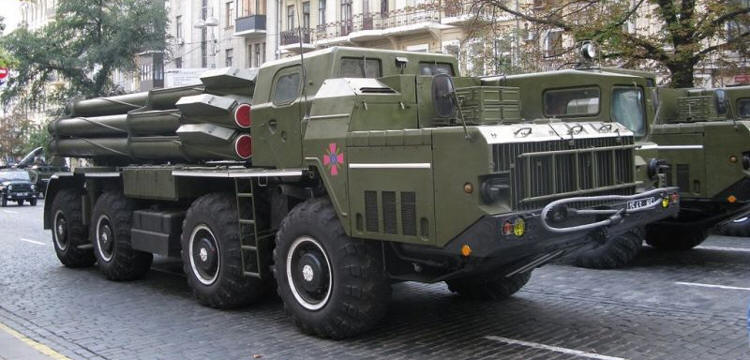

Пусковая установка состоит из артиллерийской части и четырехосного шасси автомобиля высокой проходимости МАЗ-79111 (9А52) или МАЗ-543М (9А52-2). Компоновка – классическая. Артиллерийская часть смонтирована в корме колесного шасси, а впереди находятся кабина водителя (слева по ходу движения), моторно-трансмиссионное отделение и кабина экипажа, в которой смонтированы средства радиосвязи и аппаратура системы управления огнем.
В состав артиллерийской части входят пакет из 12 трубчатых направляющих, поворотное основание, подъемный, поворотный и уравновешивающий механизмы, прицельные приспособления, электропривод и вспомогательное оборудование.
Направляющие представляют собой гладкостенные трубы, снабженные винтовым П-образным пазом для раскрутки реактивных снарядов. С помощью снабженных силовыми приводами механизмов наведения пакет направляющих может наводиться в вертикальной плоскости в диапазоне углов от 0° до +55°. Угол горизонтального обстрела составляет 60° (по 30° влево и вправо от продольной оси машины).

Между колесами третьего и четвертого мостов смонтированы гидравлические опоры, на которых вывешиваются кормовая часть пусковой установки для повышения ее устойчивости при стрельбе.
Снаряды снабжены системой управления полетом, корректирующей траекторию движения по тангажу и рысканию. Коррекция осуществляется газодинамическими рулями, приводимыми в действие газом высокого давления от бортового газогенератора. Кроме того, стабилизация снаряда в полете происходит за счет вращения его вокруг продольной оси, обеспечиваемого предварительной раскруткой во время движения по трубчатой направляющей и поддерживаемого в полете благодаря установке лопастей раскрывающегося стабилизатора под некоторым углом к продольной оси снаряда. При стрельбе залпом рассеивание снарядов не превышает 0,21% от дальности стрельбы.
300-мм снаряды РСЗО Смерч снабжены твердотопливным реактивным двигателем на смесевом топливе. Головная часть может быть моноблочной или кассетной.

Стрельба может вестись одиночными снарядами или залпом. Полный залп боевой машины производится за 38 секунд. Запуск снарядов обеспечивается из кабины боевой машины или с помощью выносного пульта. Мощность залпа трех установок РСЗО Смерч по своей эффективности равняется работе двух бригад, вооруженных ракетными комплексами 9К79 Точка-У. Залп одной машины ракетами 9М55К с кассетными осколочно-фугасными элементами накрывает площадь в 40 га.
Высокая эффективность боевого применения РСЗО Смерч обеспечивается благодаря применению автоматизированной системы управления огнем Виварий. Эта система объединяет несколько командно-штабных машин, находящихся в распоряжении командира и начальника штаба бригады РСЗО, а также подчиненных им командиров дивизионов (до трех) и батарей (до восемнадцати). Каждая из этих машин на базе автомобиля КамАЗ-4310, имеет цифровую ЭВМ Е-715-1.1, дисплеи, печатающие устройства, средства связи и засекречивающую аппаратуру. Машины имеют автономные системы электроснабжения на позиции и в движении.

Аппаратура командно-штабных машин системы Виварий обеспечивает информационный обмен с вышестоящими, подчиненными и взаимодействующими органами управления, решает задачи планирования сосредоточенного огня и огня по колоннам, осуществляет подготовку данных для стрельбы, сбор и анализ информации о состоянии артиллерийских подразделений. Для заряжания пусковой установки в состав РСЗО 9К58 Смерч входит транспортно-заряжающая машина 9Т234 на шасси автомобиля МАЗ-79112 или 9Т234-2 на шасси автомобиля МАЗ-543А. Эта машина имеет крановое оборудование и перевозит двенадцать снарядов. Процесс заряжания пусковой установки механизирован и выполняется в течение 20 минут.

Использованные при создании пусковой установки и транспортно-заряжающей машины шасси имеют практически одинаковую конструкцию и снабжены V-образным двенадцатицилиндровым дизельным двигателем Д12А-525А мощностью 525 л. с. (при 2000 об/мин). Трансмиссия – гидромеханическая, с гидротрансформатором и планетарной трехступенчатой коробкой передач, имеющей автоматическое переключение. Ходовая часть выполнена по колесной формуле 8x8. Управляемыми являются две передние пары колес. Подвеска всех колес – независимая, торсионная. На колесах установлены широкопрофильные шины, давление воздуха в которых регулируется централизованной системой (с подводом воздуха через цапфы и ступицы). При движении по шоссе машины развивают максимальную скорость 60 км/час, они могут двигаться по дорогам всех категорий и вне их, преодолевая подъемы до 30° и броды глубиной 1 метр. Запас хода по топливу составляет 850 км.
