Ту-160

18 декабря 1981 года в воздух поднялся первый отечественный сверхзвуковой стратегический бомбардировщик

Ту-160 – один из немногих, если не единственный советский боевой самолёт, информация о котором просочилась в прессу за несколько лет до его постройки. Еще в 70-х годах в ходе переговоров ОСВ-2 Брежнев упомянул о том, что в Советском Союзе в противовес американскому В-1 проектируется новый тяжелый бомбардировщик. Других подробностей, кроме того, что производить его станет специально реконструируемый для этой цели авиазавод в Казани, не сообщалось.

Однако честь создания «лебедей» принадлежит конструкторам из ОКБ Туполева, подключившимся к проекту позднее.

Задание же на разработку будущего стратегического бомбардировщика Ту-160 было сформулировано Советом министров СССР еще в 1967 году, и к работе привлекли ОКБ Сухого и Мясищева, которые через несколько лет предложили свои варианты бомбардировщика, способного преодолевать системы ПВО на сверхзвуковой скорости.

В начале 1975 года ОКБ Туполева приступило к разработке эскизного проекта самолета. На этой фазе бомбардировщику присвоили шифр «изделие 70» и внутрифирменное обозначение «К». Первый вариант Ту-160 имел аэродинамическую схему «бесхвостка» с плавным сопряжением крыла и фюзеляжа и представлял собой попытку «дешево и сердито» приспособить под новые задачи задел предыдущих проектов:  нереализованного бомбардировщика Ту-135 и пассажирского Ту-144. Но такой подход вел к созданию однорежимного самолета, то есть оптимизированного под конкретные значения скорости и высоты полета. Это не отвечало требованиям ВВС, оговаривавшим широкий диапазон возможностей будущей машины – от скоростного полета у земли при прорыве к цели до продолжительного крейсерского на высоте. Поэтому начались работы над вариантом Ту-160М (позже букву М убрали) с крылом изменяемой геометрии. На этом этапе огромную роль сыграл ЦАГИ, с которым туполевцы имели традиционно тесные связи, и в первую очередь Г.С. Бюшгенс и Г.П. Свищев (в 1975 г. за работы по этой теме они были удостоены Государственной премии СССР). Однако крыло изменяемой геометрии для столь тяжелого самолета весьма сложно в реализации. Его применение на Ту-160 требовало качественных изменений технологии производства. Для этой цели была сформирована специальная Государственная программа новых технологий в металлургии, непосредственно координируемая тогдашним министром авиапромышленности П. В. Дементьевым.

Общую схему и параметры крыло будущего Ту-160 унаследовало от Ту-22М. Но его конструктивно-технологическое решение для втрое более тяжелой машины, естественно, существенно отличалось: пятилонжеронные консоли Ту-160 , собранные из семи монолитных панелей (четырех снизу и трех сверху), подкрепленных только шестью нервюрами, навешивались на шарнирные узлы мощнейшей центропланной балки – цельносварного титанового «хребта», вокруг которого строился весь самолет. В буквальном смысле слова «узким местом» стал узел навески хвостового оперения: в условиях небольшой строительной высоты требовалось разместить шарниры крепления цельноповоротной части киля и стабилизатора, а также мощнейшие гидроприводы (по расчетам, управление многометровыми плоскостями оперения требовало семитонных усилий).

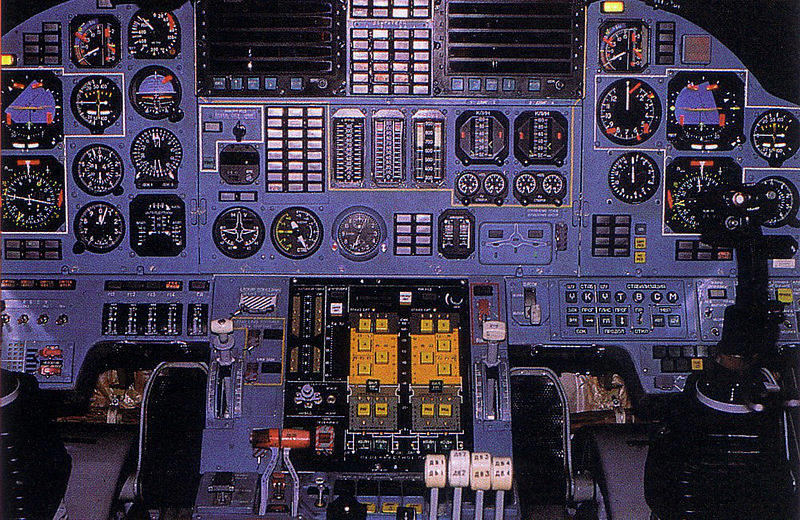

Приборная панель Ту-160

Ту-160 стал первым отечественным серийным тяжелым самолетом, на котором применена электродистанционная система управления, позволившая реализовать «электронную устойчивость» с полетной центровкой, близкой к нейтральной. В результате возросла дальность полета, улучшилась управляемость, снизились нагрузки на экипаж в сложных ситуациях. Другим элементом новизны при проектировании планера и силовой установки Ту-160 стало значительное внимание, уделявшееся снижению радиолокационной и инфракрасной заметности самолета.

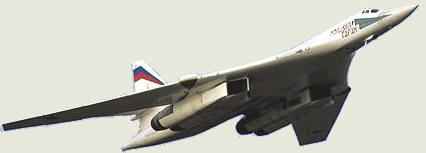

Главной «фишкой» конструкции бомбардировщика можно считать изменяемую стреловидность крыла (этот конструктивный элемент, кстати, применен и в американских аналогах – В-1). Такое решение позволяет, с одной стороны, добиться минимальных значений взлетной и посадочной скорости. Во время этих маневров стреловидность минимальна – крылья самолета разведены в стороны – и он, при всей своей массе, не требует чересчур протяженных взлетно-посадочных полос (ему достаточно «всего-то» 2,2 км на взлет и 1,8 км на посадку). С другой же стороны, увеличение стреловидности – крылья прижаты к фюзеляжу – снижает аэродинамическое сопротивление и позволяет достичь максимальной скорости и выполнять сверхзвуковой полет.

Конечно, за все эти удобства приходится платить: крылья самолетов с изменяемой стреловидностью становятся тяжелее, их приходится оснащать сложными механизмами поворота, так что в современных самолетах редко используется подобное решение. Можно, сказать, что Ту-160 и В-1 являются исключением. Низко расположенные крылья «лебедей» могут менять стреловидность от 20 до 65 градусов. Это позволило сделать Ту-160 «многорежимным» бомбардировщиком, то есть, способным к до– и сверхзвуковому полету: простейший расчет показывает, что до Вашингтона из Москвы самолет долетит за 4 часа и без дозаправки.
Ту-160 стал едва ли не первым советским боевым самолетом, при создании которого уделялось должное внимание эргономике. Наконец-то были услышаны требования летчиков, ранее мирившихся с ограниченным обзором из кабины Ту-22.

На самолёте установлены четыре двигателя НК-32, являющиеся дальнейшим развитием линейки НК-144, НК-22 и НК-25.
Конструктивно НК-32 – трехвальный двухконтурный двигатель, со смешением потоков на выходе и общей форсажной камерой с регулируемым соплом. Осевой трехкаскадный компрессор имеет пятнадцать ступеней и состоит из трех узлов: трёхступенчатого компрессора низкого давления, пятиступенчатого компрессора среднего давления и семиступенчатого – высокого давления. Разделение воздушного потока по контурам осуществляется за компрессором НД, отбор воздуха на самолётные нужды происходит за компрессором ВД. Камера сгорания – кольцевого типа, многофорсуночная с двумя пусковыми воспламенителями. В форсажной камере происходит смешение потоков и дожигание топлива на режиме форсажа. На коробке приводов установлен гидронасос, генератор постоянного тока и привод-генератор переменного трёхфазного тока. Раскрутка двигателя при запуске – от воздушного стартера.
Двигатели размещаются попарно в гондолах под фюзеляжем. Воздухозаборники прямоугольного сечения с вертикально расположенным регулируемым клином и шестью створками воздушной подпитки.
ВСУ ТА-12 обеспечивает самолёт электроэнергией и сжатым воздухом на земле, а также может использоваться в качестве аварийного источника энергии в воздухе на высотах до 7 км.

Заправочная емкость топливных баков составляет 171000 кг. Каждый двигатель питается из своего расходного бака. Часть топлива используется для центровки. В носовой части установлена убирающаяся в полёте штанга топливоприёмника воздушной дозаправки.

На самолёте установлено четыре бесконтактных генератора постоянного тока и четыре привод-генератора переменного тока на двигателях. В качестве резервного источника на земле и в полёте используются генераторы ВСУ ТА-12.

Изначально самолёт планировался исключительно как ракетоносец – носитель крылатых ракет большой дальности с ядерными БЧ, предназначенными для ударов по площадным целям. В дальнейшем предусматривалась модернизация и расширение номенклатуры возимых боеприпасов.
Состоящие на вооружении Ту-160 стратегические крылатые ракеты Х-55СМ предназначены для поражения стационарных целей с заранее заданными запрограммированными координатами, ввод которых осуществляется в память ракеты перед вылетом бомбардировщика. Ракеты размешаются на двух барабанных пусковых установках МКУ-6-5У по шесть штук, в двух грузовых отсеках самолёта. Для поражения целей на меньшей дальности в состав вооружения могут входить аэробаллистические гиперзвуковые ракеты Х-15С (24 ракеты, по 12 на каждой МКУ).
Самолёт может оснащаться также свободнопадающими бомбами (до 40000 кг) различного калибра, в том числе и ядерными, разовыми бомбовыми кассетами, морскими минами и другим вооружением.
В перспективе состав вооружения бомбардировщика планируется существенно усилить за счёт введения в его состав высокоточных крылатых ракет нового поколения Х-555 и Х-101, имеющих увеличенную дальность и предназначенных для поражения как стратегических, так и тактических наземных и морских целей практически всех классов.
