американский пистолет-пулемёт

Образцов техники под наименованием M3 в годы второй мировой войны у американцев было великое множество. Такой индекс имели сразу два танка – М3 Ли/Грант и М3 Стюарт, полугусеничный бронетранспортёр, и созданная на его базе САУ, и лёгкий колёсный бронетранспортёр Scout. Кроме того, такое обозначение имели станок-тренога для станкового пулемёта M2 «Браунинг», а также 37-мм противотанковое орудие.

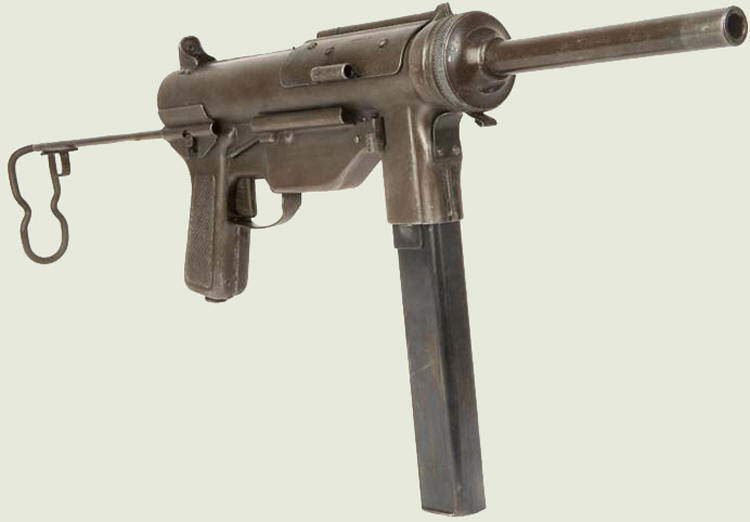

Но наш сегодняшний рассказ пойдёт о пистолете-пулемёте, имеющем такое же обозначение. Его история началась осенью 1942 года, когда при подготовке к высадке в Северной Африке стало ясно, что мощностей всех оружейных предприятий США не хвати на то, чтобы в полной мере удовлетворить потребности армии США в пистолетах-пулемётах Thompson.
Незадолго до этого в недрах автомобильного концерна Дженерал Моторс возник проект создания 9-миллиметрового пистолета-пулемёта под немецкий патрон Парабеллум для американских десантников.

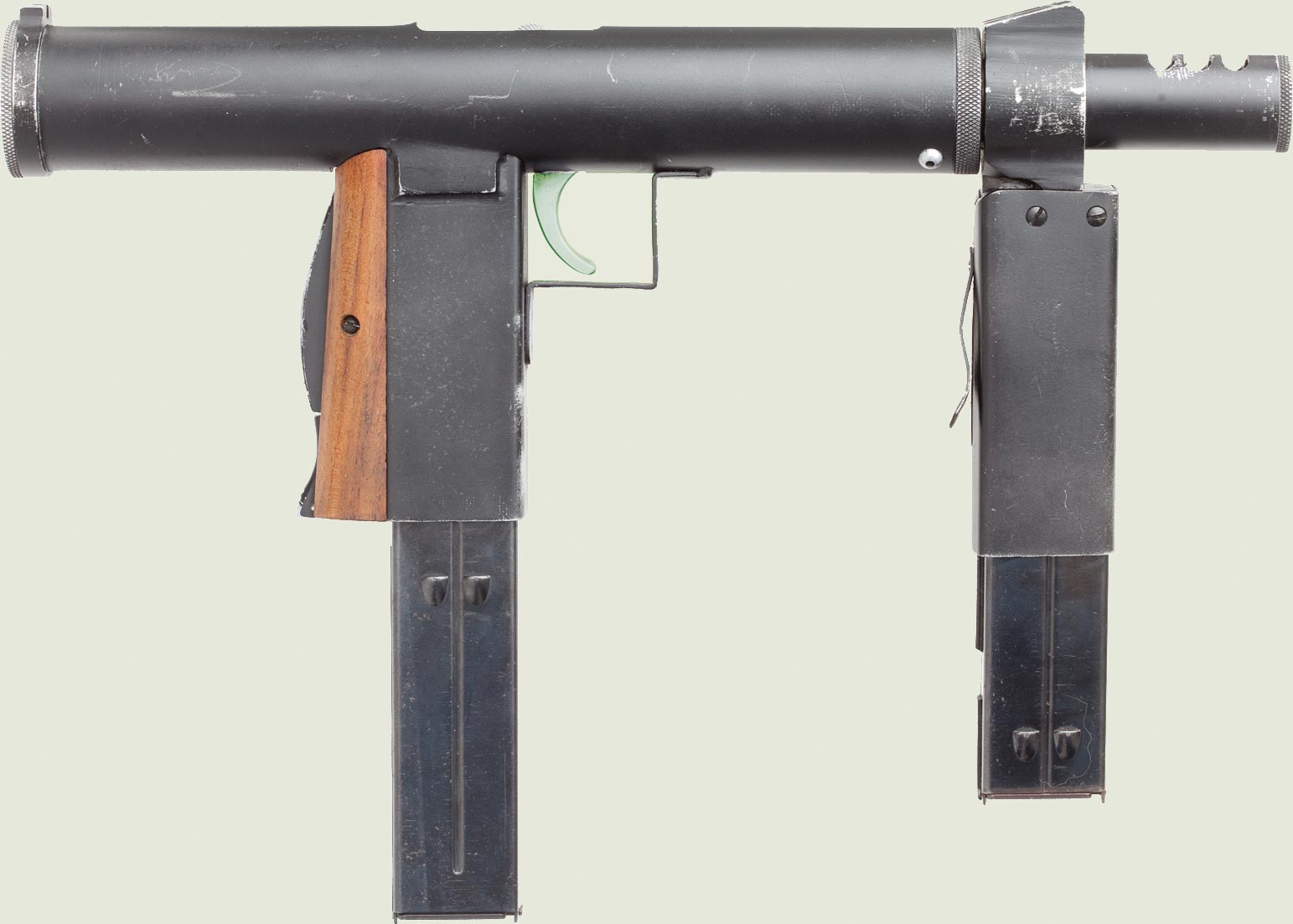

По мысли его создателей, американские десантники, высаживаясь в тылу противника, должны были иметь возможность по израсходовании собственного боезапаса воспользоваться трофейными немецкими патронами. Этот образец под индексом T-15 конструкторы представили военным. Те, заказав тысячу экземпляров, попросили сделать такой же пистолет-пулемёт, но уже под патрон .45ACP. С задачей конструкторы справились, и уже 24 декабря 1942 года пистолет-пулемёт, первоначально называвшийся T-20, был принят на вооружение армии США под обозначением U.S. Submachine Gun, Caliber .45, M3.

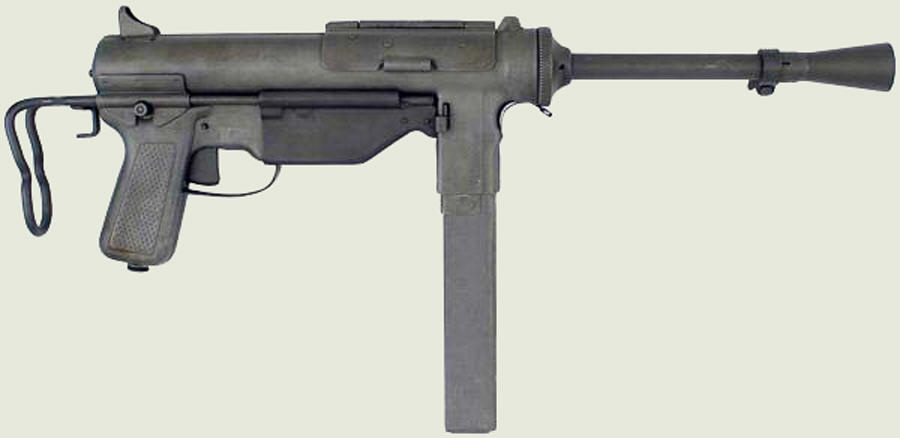

В 1944 году с учётом обнаруженных недостатков была проведена модернизация M3, позволившая в ещё большей степени упростить конструкцию, снизив её стоимость до 22 долларов за экземпляр. Получившийся в результате модернизации образец был назван M3A1. Внешне он отличался от M3 расположенным на стволе коническим пламегасителем.

Первые пять модернизированных пистолетов-пулемётов в ходе проведения испытаний на 25 тысяч выстрелов не дали ни одной задержки. Новый образец под индексом M3A1 был принят на вооружение 11 октября 1944 года.

Американский пистолет-пулемет M3 образца 1943 года был почти также прост по конструкции, как и его британский собрат Sten. Большинство деталей M3 изготовлялись методом штамповки. Затворная коробка представляла собой штампованно-сварную деталь. Подвижная система в походном положении была полностью закрыта .
Спусковой механизм с расположенным справа штампованным рычагом взведения отдельным блоком фиксировался снизу затворной коробки с помощью предохранительной скобы спускового крючка. Окно для выброса стреляных гильз в походном положении закрывалось крышкой, одновременно выполняющей роль предохранителя. В закрытом положении крышки её выступ входит в паз затвора, жёстко фиксируя его. Остроумно решен вопрос направления движения затвора. Затвор не имеет рукоятки заряжания, вместо чего имеется механизм заряжания, что нельзя считать достоинством системы. Механизм заряжания состоит из рукоятки с осью, пружины рукоятки, рычага, толкателя с пружиной и коробки, в которой смонтирован весь механизм. При вращении рукоятки заряжания на себя рычаг, насаженный на ось рукоятки, поворачивается, при этом пружина его закручивается; толкатель, соединенный с верхней частью рычага, отводит затвор в заднее положение. После освобождения рукоятки заряжания механизм заряжания под действием пружины возвращается в начальное положение.

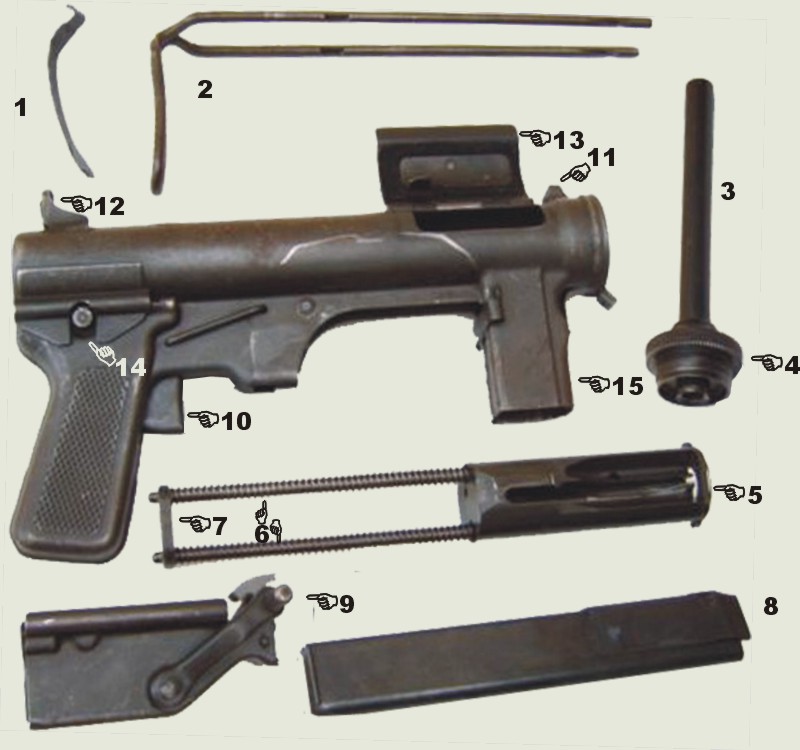

M-3, неполная разборка: 1 – спусковая скоба, служащая также узлом крепления механизма заряжания. 2 – выдвижной плечевой упор. 3 – ствол. 4 – муфта крепления ствола к затворной коробке. 5 – затвор. 6 – возвратные пружины. 7 – упорная шайба возвратных пружин. 8 – 30-зарядный коробчатый магазин. 9 – механизм взведения затвора. 10 – спусковой крючок. 11 – мушка. 12 – целик с диоптром. 13 – щиток, закрывающий в небоевом положении окно для выбрасывания гильз. С внутренней стороны щитка расположен предохранительный выступ. 14 – защёлка выдвижного плечевого упора. 15 – горловина магазина.

Особенностью конструкции также является наличие двух возвратных пружин вместо одной..
К недостаткам необходимо отнести сравнительно большой вес, отсутствие кожуха ствола, что может приводить к ожогам рук, и отсутствие компенсатора, необходимого для улучшения кучности боя при стрельбе автоматическим огнем. Кроме того, малая начальная скорость пули делает более крутой её траекторию и снижает настильность огня.
Обращает на себя внимание довольно большой вес подвижной системы, что сделано, по-видимому, для уменьшения темпа стрельбы.

Автоматика пистолета-пулемета M3 работает на принципе использования отдачи свободного затвора.
Спусковой механизм позволяет вести только автоматический огонь.
Питание пистолета-пулемета M3 боеприпасами производится из приставного коробчатого магазина ёмкостью в 30 патронов, который состоит из коробки, подавателя, пружины подавателя и крышки. Верхняя часть магазина упрочнена, на ней расположен выступ, служащий упором, и имеются выемки для головки защелки магазина. Экстракция гильзы осуществляется выбрасывателем, а отражение – отражателем, укрепленным в коробке механизма заряжания.
Стоечный прицел с диоптрическим целиком позволяет вести огонь только на одну прицельную дистанцию в 100 ярдов Мушка, расположенная не у среза ствола, а на конце ствольной коробки, имеет прямоугольную форму.
Выдвижной металлический приклад фиксируется в разных положениях защёлкой, что позволяет удобно пользоваться оружием стрелкам разного роста и комплекции. Направляющее плечевого упора служат шомполом для чистки ствола. Охлаждение воздушное – кожуха ствол не имеет.
До конца Второй мировой войны было произведено около 650 тысяч экземпляров обеих версий, из которых 15,5 тысяч пришлось на M3A1. В годы корейской войны было произведено ещё 30 тысяч M3A1.

По лицензии M3 производился на гоминьдановском Тайване, а в континентальном Китае он, как повелось ещё в те времена, он выпускался безо всякой лицензии.

На вооружение американской армии M3 и M3A1 состояли вплоть до середины 50-х годов, когда вместе с винтовкой Гаранда М1, карабинами М1 и М2 были заменены винтовкой М14. Последними с M3A1 расстались американские танкисты уже в конце 70-х годов. Кроме США M3A1 долгое время состояли на вооружении армий Аргентины, Ирана, Тайваня, Японии и Южного Вьетнама, а на вооружении морской пехоты Филиппин этот пистолет-пулемёт находится до сих пор.
