реактивная система залпового огня большого калибра
В начале 50-х годов ГАУ
решило заменить знаменитые Катюши. Для замены установки БМ-13-24 были
разработаны 140-миллиметровые
БМ-14-16. Для замены же БМ-31-12 предназначались боевые машины БМ-24.
БМ-24 была создана в СКБ-1 Министерства оборонной промышленности под руководством Владимира Павловича Бармина. Войсковые испытания машины проводились
в период с 25 июля по 31 августа 1950 г. на полигоне Капустин Яр. После доработки и исправления недостатков боевая машина была принята на вооружение
Советской Армии постановлением СМ СССР № 871-441 в 1955 году.
Реактивная система залпового огня БМ-24 предназначалась для подавления и
разрушения укреплений, опорных пунктов и узлов сопротивления противника;
уничтожения и подавления артиллерийских и минометных батарей; уничтожения и
подавления живой силы и техники противника в районах сосредоточения.

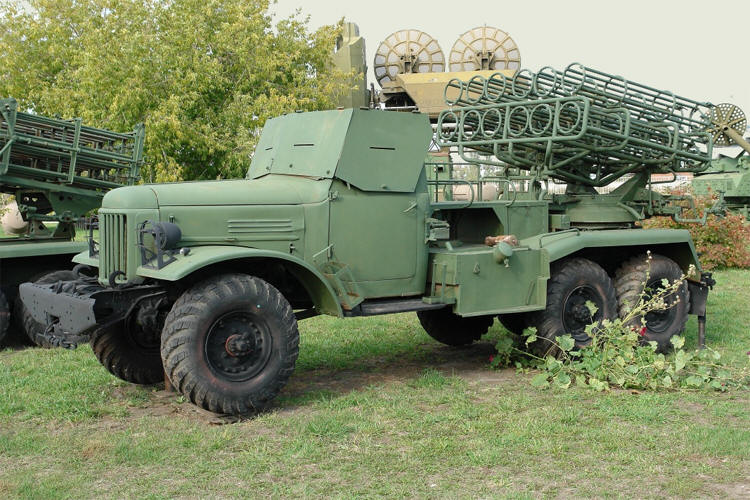

В качестве базового шасси первоначально использовался автомобиль ЗиС-151, а с 1957 года установку стали монтировать на шасси
ЗиЛ-157.

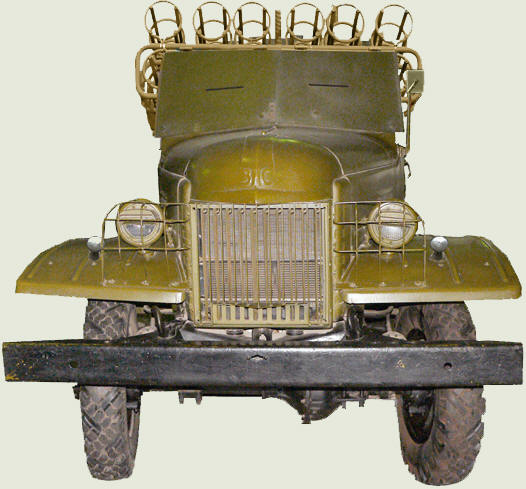

Кабина и бензобаки имели легкую защиту, предназначенную для предохранения их от
действия газовой струи снаряда.
При стрельбе на грунт опускались два домкрата, расположенных в задней части
боевой машины. Домкраты необходимы для разгрузки рессор задних мостов и
обеспечения устойчивости машины при стрельбе.
Боевые машины БМ-24 входили в бригады (полки) корпусного подчинения. Всего в
составе стрелкового или механизированного корпуса имелось 54 боевых машины
БМ-24.

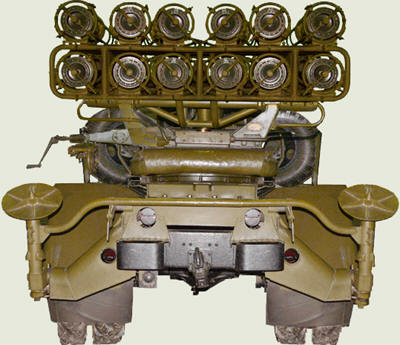

Установка БМ-24 имела 12 направляющих каркасного (сотового) типа, помещенных на
поворотной раме. Рама, в свою очередь, установлена на тумбе. Поворотный механизм
червячного типа. Подъемный механизм винтового типа. Приводы подъемного и
поворотного механизмов ручные. Уравновешивающий механизм пружинный толкающего
типа.
Заряжание боевой машины производилось вручную с помощью особого захвата и лотка.
Два номера расчета поднимали снаряд захватом, а третий поддерживал снаряд за
сопловое дно. Затем снаряд укладывали на лоток и досылали его в направляющую,
пока снаряд не зайдет за задний стопор.
На месте кузова тягача была помещена сварная рама, на которой устанавливалась
артиллерийская часть боевой машины.
Первоначально – в 1955 году – на вооружение БМ-24 поступили турбореактивные
снаряды М-24Ф, созданный на основе немецкого снаряда Wgr. 42, а также
снаряд увеличенной дальности М-24ФУД и химический снаряд МС-24, а в 1962 году были приняты на вооружение
турбореактивные снаряды МД-24Ф и МС-24УД.
Фугасный снаряд М-24 имел 112,5-килограммовый вес, из которых 16,2 кг
приходилось на порох в ракетном двигателе снаряда, а 27,4 – на взрывчатое
вещество в 60,8-килограммовой головной части. Максимальная дальность стрельбы
таким снарядом, имевшим 280-метровую максимальную скорость, составляла 6575 метров.
В снаряде М-24ФУД, имевшим помимо индекса название Сурок, масса пороха была увеличена до 23,96 кг, а масса ВВ,
наоборот, уменьшили до 18,4 кг. В результате максимальная скорость снаряда
возросла до 486 м/с, а максимальная дальность – до 10600 метров. Химические же
снаряд, названный Лаской, нёс в себе 19 кг отравляющего вещества.
240-мм турбореактивные снаряды состояли из головной и ракетной частей. В
ракетной части был помещен пороховой заряд, состоявший из 19 цилиндрических
одноканальных шашек нитроглицеринового пороха ФСГ-2 или КДСИ. В сопловом дне
имелось 16 сопел, оси которых наклонены к оси снаряда под углом в 15°. За счет
наклона сопел возникала тангенциальная сила, раскручивавшая снаряд. Снаряд увеличенной дальности М-24ФУД отличался от М-24Ф меньшим весом
взрывчатого вещества в головной части и устройством реактивного двигателя. В
ракетной части М-24ФУД помещалось 7 толстосводных одноканальных шашек пороха
РСИ-12К.
Во время выстрела снаряды направлялись по направляющим, которые закреплялись в
ферме. Ферма выполнялась в виде сварной пространственной конструкции и
закреплялась в кронштейнах поворотной рамы, образуя, таким образом, с
направляющими качающуюся часть. В свою очередь, поворотная рама, в которой
размещались качающаяся часть, прицелы, подъёмный и уравновешивающий механизмы,
образовывала вращающуюся часть. На лонжеронах автомобильного шасси закреплялся
надрамник, к которому приваривалась неподвижная тумба, на тумбе размещалась
вращающаяся часть. Подъёмный механизм винтового типа обеспечивал вертикальные
углы наведения от +10° до +50° в горизонтальном секторе ±70°, при горизонтальных
углах наведения более ±25° обеспечивалась наводка по вертикали в секторе от 0 до
+50°. Для снижения усилия на рукоятке механизма вертикального наведения,
качающаяся часть снабжалась уравновешивающим пружинным механизмом толкающего
типа. Горизонтальное наведение осуществлялось червячным механизмом
горизонтального наведения. Воспламенение пороховых зарядов в реактивных снарядах
производили контакт-свечи снаряда, на которые поступал ток от аккумуляторных
батарей боевой машины. Сигнал о подаче тока мог подаваться с пульта из кабины
машина, а также с выносного пульта из укрытия на расстоянии до 80 метров от
машины. Кабина была полностью герметична и защищала экипаж от воздействия
газовой струи выстрелов. Для придания устойчивости при стрельбе, а также для
разгрузки задних мостов, на раме машины были установлены домкраты.
Снаряд М-24Ф (М-24ФУД) при стрельбе под углом +45° и установке взрывателя на
замедленное действие образовывал в грунте средней плотности воронку диаметром
5-6 м (1,5-2,5 м) и глубиной 3-4 м (1,5-2,5 м).
Установка БМ-24 состояла на вооружении Советской Армии и поставлялась на экспорт в ГДР, Польшу, Алжир, Египет и Китай и на Кубу. Однако всё новое со временем устаревает, и в 1975 году а смену БМ-24
пришла установка Ураган.
