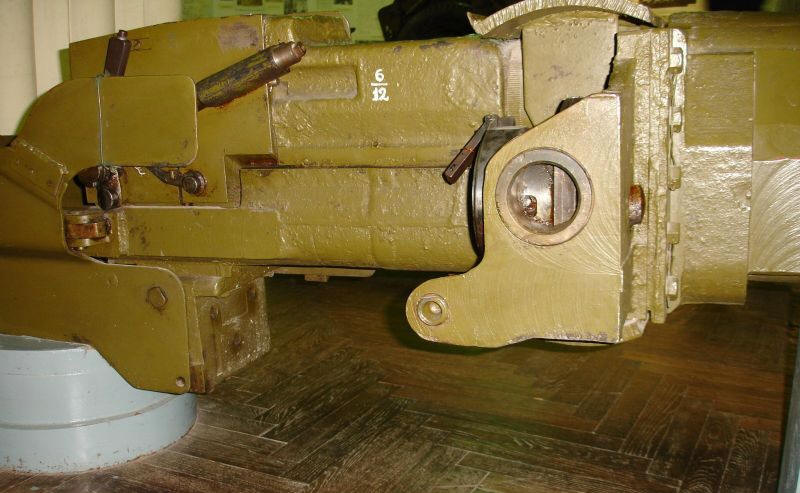

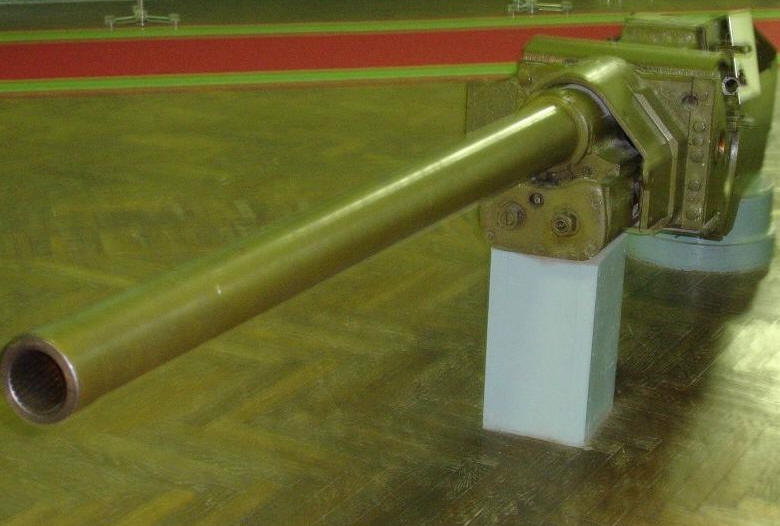

76-миллиметровая танковая пушка ЗиС-5
В мае 1942 года в Ставку
Верховного главнокомандования был вызван будущий
Маршал бронетанковых войск,
а тогда ещё генерал-майор Михаил Ефимович
Катуков. Сталин спросили его мнение о танках. Катуков ответил,
что танк
Т-34
(Читать статью о нём →)
полностью оправдывает свое назначение, а тяжелые танки
КВ-1
(Читать статью о них →)
неповоротливы и медлительны, препятствия преодолевают
с трудом, ломают мосты и вообще приносят много хлопот.
Да и вооружение их не отличается от средних танков – та
же 76-мм пушка. Вот если бы на КВ пушка была бы
посильнее, тогда другое дело.
Услышав критику танка КВ из уст уже тогда знаменитого танкового
полководца, Сталин поручил главному разобраться
в проблеме и устранить недостатки. Когда вопрос коснулся артиллерийского
вооружения, то выяснилось, что начало работ по мощной танковой пушке для тяжелого танка КВ началось директивой
НКВ № 164сс от 14 июня 1940 года. Заводские испытания первого опытного образца
орудия, получившего
индекс ЗИС-5, начались в декабре 1940 года и завершились успешно.
Однако тогда, в сороковом, заказчик не принял пушку, мотивируя свое решение тем, что длинный ствол орудия ухудшит маневренность КВ на пересеченной и лесистой местности. Тем более, что увеличенный откат орудия не обеспечивал ему требуемого угла склонения. В феврале 1941 года по предложению ГАУ, конструкция
ЗИС-5 была переработана под улучшенную баллистику дивизионного орудия Ф-22 с начальной скоростью 780 м/с.
Тем не менее, несмотря на то, что ЗИС-5 была принята на вооружение 30 сентября 1941 года, а уже с 1 октября 1941 года
началось ее валовое производство на заводах № 92 и № 9, на танки КВ
по-прежнему ставилась короткоствольная Л-11, разработанная в своё время
для замены на танке
Т-28
ещё более короткоствольной КТ-28.
Пушки же ЗИС-5, как оказалось, решили устанавливать
на танк
Матильда II
,
но план выпуска 100 пушек в течение 1-го квартала
1942 года заводом № 9 выполнен не был.

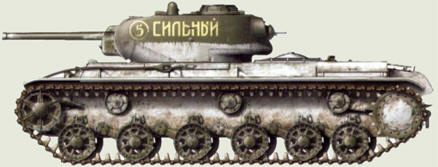

В итоге проведённых работ по улучшению танка КВ появился
КВ-1с
(Читать статью о нём →).
Основным вооружением этого танка и стала пушка ЗИС-5.
ТАБЛИЦА НЕПРОБИВАЕМОСТИ** |
ТАКТИКО-ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА |
Боеприпас | Угол | Дистанция, м | 100 | 300 | 500 | 1000 | 1500 | БР-350A | 60° | НП=86 ГП=69 | НП=79 ГП=63 | НП=70 ГП=59 | НП=63 ГП=50 | НП=52 ГП=43 | 90° | НП=89 ГП=80 | НП=84 ГП=76 | НП=78 ГП=70 | НП=73 ГП=63 | НП=65 ГП=58 | БР-350Б | 60° | НП=89 ГП=74 | НП=82 ГП=69 | НП=76 ГП=62 | НП=71 ГП=55 | НП=55 ГП=48 | 90° | НП=94 ГП=86 | НП=90 ГП=81 | НП=84 ГП=75 | НП=78 ГП=68 | НП=69 ГП=62 | БР-350П | 60° | ГП=92 | ГП=87 | ГП=77 | нет | нет | 90° | ГП=102 | ГП=98 | ГП=92 | нет | нет |
|
Параметр |
Значение | Калибр, мм |
76,2 | Длина ствола, клб. |
41,6 | Масса качающейся части, кг |
1155 | Масса откатных частей, кг |
538 | Длина норм. отката, м |
0,32–0,37 | Длина макс. отката, м |
0,39 | Заряжание |
унитарное | Баллистика |
76-мм зенитное орудие обр.1931 | Скорострельность в мин. |
4-8 |
|
*Начальное пробитие (НП) означает 20% вероятность пробития брони; Гарантированное пробитие (ГП) означает 80% вероятность пробития брони. Нач. скорость ББ снаряда — 680 м/с
Номенклатура
боеприпасов танковой пушки ЗиС-5
Тип |
Обозначение |
Масса снаряда, кг |
Масса ВВ, г |
Начальная скорость, м/с |
Дальность табличная, м |
Калиберные бронебойные снаряды |
Тупоголовый с баллистическим наконечником
трассирующий |
БР-350А |
6,3 |
155 |
662 |
4000 |
Тупоголовый с баллистическим наконечником с
локализаторами трассирующий |
БР-350Б |
6,5 |
119 |
655 |
4000 |
Тупоголовый с баллистическим наконечником
сплошной трассирующий (БР-350Б сплошной) |
БР-350БСП |
6,5 |
нет |
655 |
4000 |
Подкалиберные бронебойные снаряды |
Катушечный (принят на вооружение в апреле
1943) |
БР-354П |
3,02 |
нет |
950 |
500 |
Осколочно-фугасные снаряды |
Стальная дальнобойная граната |
ОФ-350 |
6,2 |
710 |
680 |
13
290 |
осколочная дальнобойная граната из
сталистого чугуна |
О-350А |
6,21 |
540 |
680 |
10
000 |
Осколочно-фугасный |
ОФ-350В |
6,2 |
? |
? |
? |
Осколочно-фугасный мелкосерийный |
ОФ-363 |
7,1 |
? |
? |
? |
Фугасная стальная старая русская граната
|
Ф-354 |
6,41 |
785 |
640 |
9170 |
Фугасная стальная старая русская граната
|
Ф-354М |
6,1 |
815 |
? |
? |
Шрапнель |
Шрапнель с трубкой 22 сек. или Д; 260 пуль
|
Ш-354 |
6,5 |
85 |
624 |
6000 |
Шрапнель с трубкой Т-6; 250 пуль |
Ш-354Т |
6,66 |
85 |
618 |
8600 |
Шрапнель Гартца с накидками |
Ш-354Г |
6,58 |
85 |
? |
? |
Стержневая шрапнель |
Ш-361 |
6,61 |
нет |
666 |
8400 |
Картечь |
|
|
|
|
|
Картечь; 549 пуль |
Ш-350 |
? |
? |
? |
200 |
| ;
