РПГ-7
ручной
противотанковый гранатомёт
Ручной противотанковый гранатомёт РПГ-7 известен в мире не меньше, чем
автомат Калашникова. Однако на вопрос о том, кто создал этот образец простого и
надежного оружия ответить вряд ли кто сможет. Между тем, создателем РПГ-7
был Владимир Васильевич Дегтярёв, сын нашего знаменитого конструктора
Василия Алексеевича Дегтярёва,
создателя ДП-27,
ДШК и
РПД.
При жизни отца Владимир Васильевич принимал участие в конструировании
ПТРД и
РПД, а после его смерти возглавил создание первого послевоенного пулемёта
РП-46.
В 1958 году Владимиру Васильевичу Дегтярёву было поручено
создание нового ручного противотанкового гранатомёта. Под его
руководством в работе приняли участие конструкторы В.К. Фирулин, Б.Н. Болховитинов и А.М. Никифоренко.
Когда прошли госиспытания и гранатомет был поставлен на производство, Владимира
Дегтярева представили к Ленинской премии. Из Москвы поступило конкретное
распоряжение, кто заслуживает награды. Но на заводе нашлись завистники, которые
съездили в Москву, невесть что наговорили о конструкторе и присуждение премии
отложили, а потом и совсем забыли.
До этого с 1948 года на вооружении Советской Армии стоял ручной противотанковый
гранатомёт РПГ-2 конструкции Николая Рассолова. Он
выстреливал 82-миллиметровую
1,62-килограммовую кумулятивную гранату ПГ-2,
сообщая ей начальную скорость 84 м/с. Эффективная дальность стрельбы из РПГ-2
составляла 50–80 м. Столь малый показатель к середине 50-х годов уже не
удовлетворял наших военных, и нам потребовалось противотанковое средство с
большей дальностью поражения. Представленный всё тем же Рассоловым
РПГ-4
представлял собой всё тот же РПГ-2
с уширением и раструбом на казенной части. Это позволило поднять начальную
скорость гранаты, но существенно увеличить эффективную дальность не удалось. Тем не менее,
РПГ-4 производился малой серией на заводе № 575 в 1960-61 годах и выпускался по лицензии в Китае (тип 65) и Вьетнаме (В-50).
РПГ-4
В то время у нас уже разрабатывался ПТУРС Шмель, имевший максимальную дальность 2000 метров. Однако ближе, чем с 600-метровой дистанции поразить им танк было невозможно
– наводчик-оператор
просто-напросто не успевал наводить его на цель, и потому нам потребовалось
противотанковое средство, дальность поражения которым как раз бы укладывалась в
промежуток между дальностью броска гранаты и теми самыми шестистами метрами.
Отчасти под решение этой задачи подходило
безоткатное орудие Б-10.
Однако его большая масса не способствовала высокой манёвренности, и в
решающие моменты пехота оказывалась бы без противотанкового прикрытия.
Тогда-то и
созрела идея приделать кумулятивной
гранате реактивный двигатель, сообщающий ей дополнительное ускорение уже на траектории. Получившаяся таким образом граната была названа ПГ-7В, а весь комплекс граната плюс гранатомёт получил название РПГ-7.

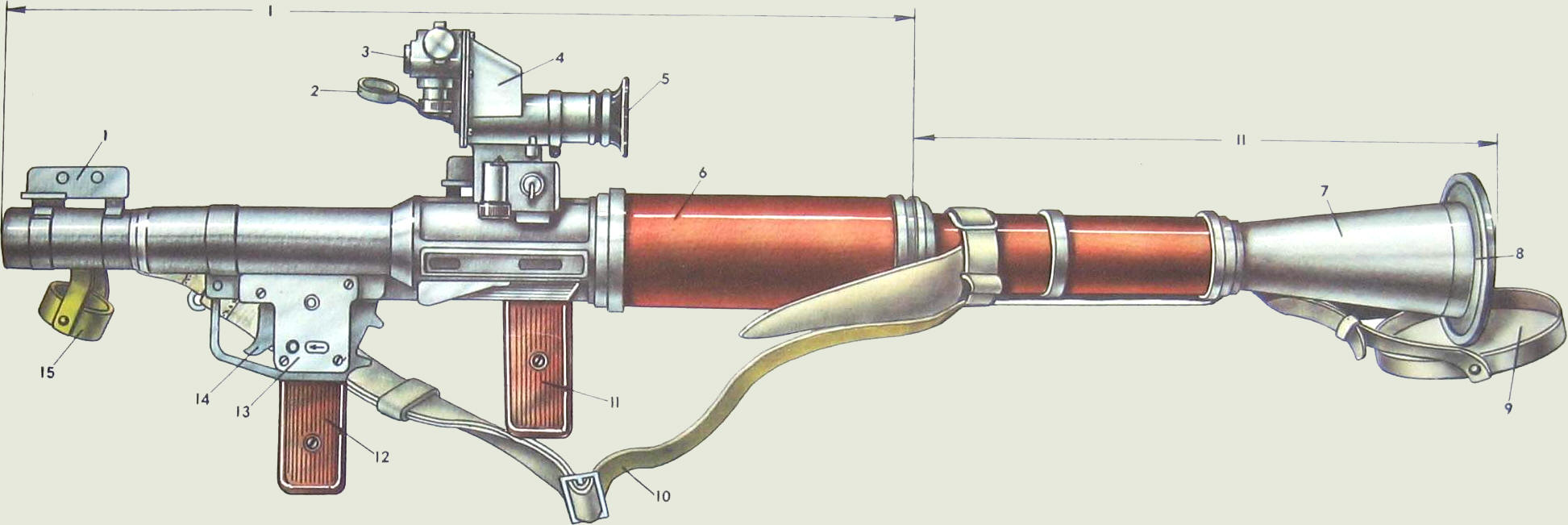

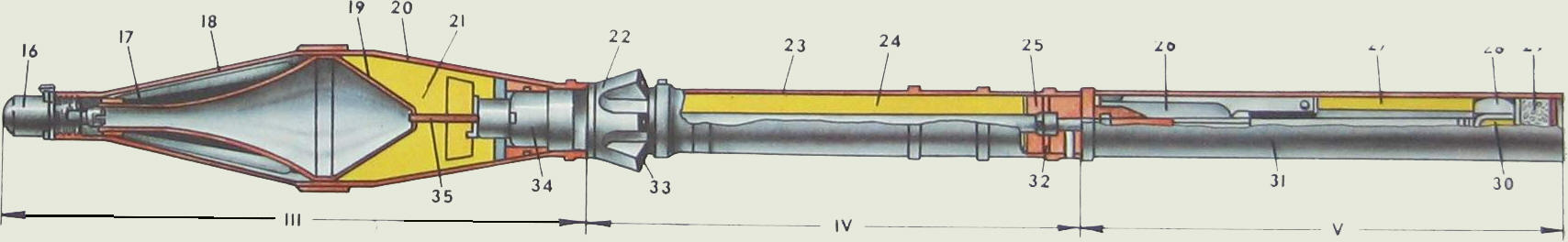

I
– труба; II – патрубок; III – хвостовая часть; IV – реактивный двигатель; V – пороховой заряд. 1
– предохранитель мушки:2 – колпачок объектива; 3 – объектив; 4 – корпус оптического прицела; 5
– наглазник; 6 – уширение трубы; 7 – раструб; 8 – тарель; 9 и 15 – чехлы; 10 – ремень; 11
– рукоятка ствола; 12 – рукоятка ударно-спускового механизма; 13 – корпус ударно-спускового механизма; 14
– спусковой крючок; 16 – головная часть взрывателя; 17 – токопроводящий конус; I8
– обтекатель; 19 – воронка; 20 – корпус: 21 – разрывной заряд; 22 – сопловой блок; 23
– труба; 24 – пороховой заряд реактивного двигателя; 25 – дно; 26 – перо стабилизатора. 27
– ленточный нитроглицериновый порол; 28 – турбинка;
29 – пенопластовый пыж; 30 – трассёр; 31 – бумажная гильза; 32 – капсюль – воспламенитель; 33
– донная часть взрывателя; 34 – сопловой отверстие; 35 –
проводник.

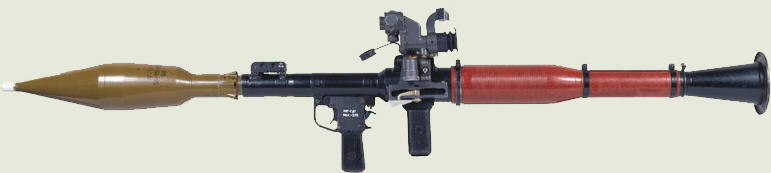

РПГ-7 представляет собой гладкоствольное однозарядное пусковое
устройство безоткатного типа, с открытым сзади стволом. Стрельба ведется с
плеча, поэтому ствол имеет в средней части специальный теплоизолирующий кожух. В
задней части ствола расположено сопло для выброса пороховых газов, в передней
– рукоятка управления огнем в сборе с ударно-спусковым механизмом и задняя
рукоятка для удержания гранатомёта.
При выстреле из
РПГ-7 от удара бойка по капсюлю-воспламенителю гранаты воспламеняется
пороховой заряд. Газы, образующиеся от сгорания порохового заряда, придают
гранате с помощью турбинки вращательное движение и выбрасывают гранату из канала
ствола.
После вылета гранаты из канала ствола открываются перья стабилизатора и
происходит взведение взрывателя и на расстоянии, обеспечивающем безопасность
стреляющего, воспламеняйся пороховой заряд реактивного двигателя.

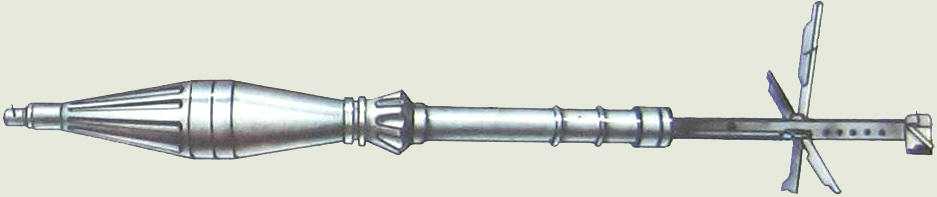

ПГ-7В с раскрытыми стабилизатроами
При горении порохового заряда реактивного двигатели вследствие истечения
пороховых газов через сопловые отверстия образуется реактивная сила и скорость
полета гранаты увеличивается, достигая в конце полного сгорания заряда 300 м/с.
В дальнейшем граната летит по инерции. Если пролетев тысячу метров она не
встретится ни с какой преградой, то срабатывает самоликвидатор и граната
взрывается, образуя красивый огненный шар.
При столкновении же гранаты с преградой сжимается пьезоэлемент взрывателя , в
результате чего вырабатывается электрический ток, под действием которого
взрывается электродетонатор взрывателя, а затем разрывной заряд гранаты. При
взрыве гранаты образуется кумулятивная струя, которая пробивает броню, поражает
живую силу, разрушает вооружение и оборудование, а также воспламеняет горючее.
При выстреле гранатомет не имеет отдачи. Это обеспечивается истечением пороховых
газов назад через сопло и раструб патрубка ствола. Образовавшаяся вследствие
этого реактивная сила, направленная вперед, уравновешивает силу отдачи, а
действие пороховых газов на переднюю стенку уширения зарядной каморы вызывает
некоторое движение гранатомета вперед.
В 1961 году РПГ-7 был принят на вооружение Советской армии, и до сих пор остается на вооружении не только Российской армии, но и армий еще как минимум 50 государств. РПГ-7
по лицензии или без оной производится или производился
не менее чем в 10
странах, включая такие как Болгария (ATGL-L), Иран (DIO RPG-7 Saghegh), Китай (Тип-69),
Судан (Sinar), Румыния (AG-7) и
Армения. Даже Соединённые штаты производят его модифицированную копию Airtronic USA RPG-7V. При этом американский вариант оснащен семью планками Пикатинни со всех сторон, позволяющих крепить к нему различные обвесы, устройства и прицелы. Возможно крепление дополнительных рукояток различных форм и приклада от карабина М4.

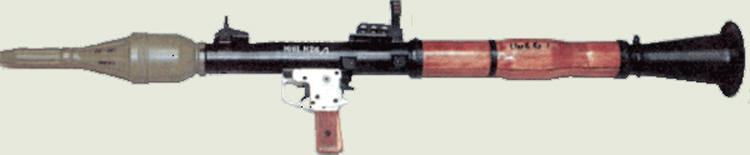

RPG-7V американской фирмы Airtronic
Первоначально РПГ-7 помимо оптического прицела был оснащен
2,7-кратным оптическим прицелом ПГО-7. Прицел имел
дальномерную шкалу по цели высотой 2,7м (танк), а также шкалы дистанционных и
боковых поправок. Однако уже в начале 1960-х годов РПГ-7 стал оснащаться
прицелом ПГО-7В с откорректированными углами прицеливания, и с тех пор
гранатомёт назывался РПГ-7В. В 1988 году появилась модификация
РПГ-7В1 с оптическим прицелом ПГО-7В3, прицельная шкала которого рассчитана на стрельбу новыми выстрелами ПГ-7ВР и ТБГ-7В, наряду со всеми старыми выстрелами. Также
была добавлена съёмная сошка. И, наконец, в 2001 году вышла модификация
РПГ-7В2 с универсальным прицельным приспособлением УП-7В. Последнее представляет собой переходник для установки штатного оптического прицела на гранатомёте. Оно опускает его на определённый угол и позволяет стрелять на бóльшую дальность, нежели со штатным прицелом.
ПГ-7ВР «Резюме» с термобарической головной частью
Вначале 80-х годов появились танки, броня которых прикрывается так называемой динамической защитой. Динамическая защита представляет собой установленные на танк плоские коробки из металлических пластин, в которых располагаются заряды ВВ. При попадании в элемент ДЗ, кумулятивная струя инициирует ВВ, продукты взрыва которого метают металлические пластины на кумулятивную струю, что приводит к ее разрушению и, в конечном счете, к резкому снижению глубины пробития основной брони.
Для борьбы станками, имеющими ДЗ, к гранатомету РПГ-7В был разработан и в 1988 году впервые в мире принят на вооружение выстрел ПГ-7ВР с тандемной боевой частью. Боевая часть гранаты состоит из передней части,
так называемого предзаряда, калибром 64 мм с пьезоэлектрическим взрывателем и основной боевой части калибром 105 мм.
