Фердинанд Карл Адольф Йозеф Риттер фон Манлихер (30 января 1848 — 20 января 1904)
|
Винтовка системы Манлихера образца 1895 года относится к числу самых интересных образцов стрелкового оружия. В отличие от большинства других магазинных винтовок, винтовка Манлихера обладает двумя
особенностями, делающими её очень удобной в использовании и дающими ей ощутимый
выигрыш в скорострельности по сравнению с другими магазинками.
Первой из этих особенностей является скользящий затвором прямого действия без поворота при запирании. Вторая же заключается в применении пачечного заряжания.
Однако начнем по порядку.
В 1866 году Австрия, военная мощь которой оценивалась до этого довольно высоко, терпит неожиданной поражение от Пруссии в 70-дневной австро-прусской войне. Одной из причин этого поражения стало несовершенство австрийского стрелкового оружия. В то время как пруссаки были вооружены игольчатой винтовкой Дрейзе, австрияки имели на вооружении дульнозарядные нарезные мушкеты системы поручика Йозефа Лоренца.
Винтовка Лоренца обр. 1854 г. превосходила игольчатую винтовку Дрейзе по дальности стрельбы
в полтора раза, но за ту минуту, пока австрийцы готовили и производили один выстрел,
пруссаки успевали сделать восемь-девять. Поэтому главной задачей в развитии своего стрелкового оружия потерпевшие поражение австрийцы стали видеть в увеличении скорострельности.
![](http://www.opoccuu.com/wanzl-m1867.jpg)
Винтовка Лоренца. Калибр – 13,716 мм. Масса – 4,25 кг без штыка и 4,61 кг со
штыком. Длина ствола – 952,5 мм, общая длина – 1335 мм. Длина со штыком – 1815
мм. Масса пули – 29,1 г. Масса порохового заряда – 4,2 г дымного пороха. Начальная скорость пули
– 370 м/с. Прицельная дальность стрельбы – 900 м
![](http://www.opoccuu.com/mannli13.jpg)
Затвор системы Венцеля
|
Первым шагом на этом пути стала переделка
винтовки Лоренца из дульнозарядной в казнозарядную. такой переделкой занялся фабрикант Йозеф Венцль (Josef Wänzl). Он приделал к винтовке Лоренца откидной затвор, наподобие того, что имелся у нашей
Берданки №1.
Для этой переделочной винтовки Венцль смастерил и металлический патрон с длиной гильзы всего в 33 мм. Надо сказать, что такой затвор Венцель изобрёл ещё в 1850
году, ещё до принятие а вооружение
винтовки Лоренца, но изобретение, как это часто бывает, оставалось невостребованным, пока не клюнул жареный петух.
Будучи спешно принятой на вооружение уже в 1867 году, винтовка Венцеля
продержалась в армии недолго. Уже в конце того же года ей на смену приходит
винтовка Верндля.
Винтовка Верндля и созданный на ее основе карабин были сконструированы под патрон 11-миллиметрового калибра с гильзой бутылочной формы. Главной
их конструктивной особенностью был крановый затвор. Стрелок пальцем вставлял
патрон в патронник, а потом поворачивал затвор справа налево. Курок взводился
вручную.
![](http://www.opoccuu.com/wendl.jpg)
Карабин Вендля
![Пачка Манлихера](http://www.opoccuu.com/mannli18.jpg)
Пачка Манлихера с патронами образца 1895 года. Найдена при разборе чердака дома на улице Большая Молчановка в Москве.
![Система подачи патронов Манлихера](http://www.opoccuu.com/pachka-mannlicher.jpg)
Система подачи патронов Манлихера: 1
– патронник. 2 – стенка магазина, 3 – пружина подавателя. 4 – стенка пачки. 5
– подаватель. 6 – патрон.
|
Однако пока австрийцы догоняли остальные армии, их успели обогнать даже турки.
Русско-турецкая война показала, что будущее за магазинными винтовками. Однако
тогдашние винтовки имели трубчатые подствольные магазины, снаряжаемые по одному
патрону. Как правил, в такой магазин помещалось по семь патронов. Израсходовав
их за первые полминуты боя, стрелок, чтобы не быть во время длительного заряжания
зарубленным шашкой вражеского кавалериста или заколотым штыком вражеского
пехотинца, вынужден был вставлять по одному патрону. Чаще всего по приказу
командира солдаты держали наполненный магазин как неприкосновенный запас,
переходя на его использование лишь в критические минуты боя. Поэтому на передний
план вышла проблема ускорения снаряжения магазина.
Тут-то и взошла звезда инженера-путейца Фердинанда
Манлихера. Побывав в 1876 году на Всемирной выставке в
Филадельфии,
Манлихер заинтересовался конструированием стрелкового оружия. Его идеей
стало с тех пор создание автоматической винтовки. Однако существовавшие к тому
времени типы магазинов для реализации этой идеи не подходили, и в 1885 году
Манлихер изобретает свой тип серединного магазина с пачечным заряжанием.

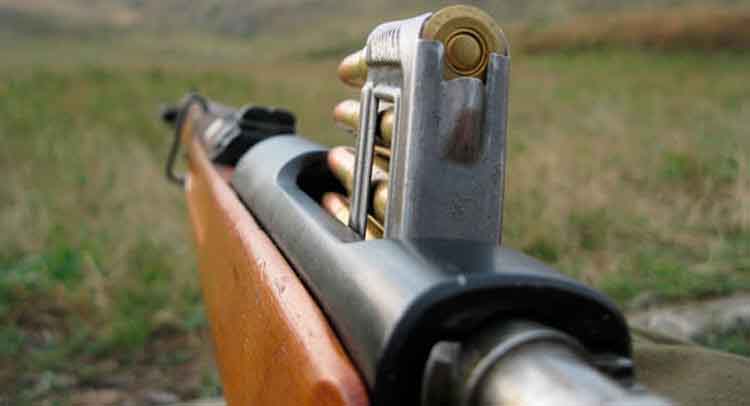

Патроны заблаговременно помещались в стальные пачки по пять штук в каждой. Пачка с патронами вставлялась в магазин сверху. Расположенным на ней специальным выступом она сцеплялась с зубом защёлки, смонтированной на магазине. Освобождая же пачку от сцепления с этим зубом, ее можно было извлечь из магазина
и таким образом разрядить винтовку. Благодаря изогнутым особым образом краям пачки, патроны могли продвигаться затвором из магазина только вперед, то есть в направлении патронника. По мере расходования патронов подаватель поднимался все выше, не задевая за пачку, так как он был уже, чем расстояние между стенками пачки, и воздействовал не на нее, а только на патроны. По израсходовании всех патронов пачка под действием собственного веса выпадала из магазина через специально предназначенное для этого окно.
Поскольку
Манлихер собирался конструировать автоматическую винтовку, он создал и особый тип затвора, ручку которого не надо было поворачивать. Вращение боевой личинки вокруг продольной оси при прямолинейном движении стебля затвора осуществлялось за счет того, что стебель имел несколько большую длину хода, чем личинка. Если потянуть за рукоятку, то стебель затвора начнет двигаться назад, тогда как личинка, сначала оставаясь на месте, будет только поворачиваться. Она начнет движение назад вместе с затвором лишь после того, как в результате взаимодействия ее спиральных пазов с выступами стебля повернется вокруг продольной оси на 90 градусов и выведет таким образом свои боевые выступы из поперечных пазов внутри ствольной коробки.
Уже в 1886 году винтовка
Манлихера была принята на вооружение.
