9А4172-Вихрь-1

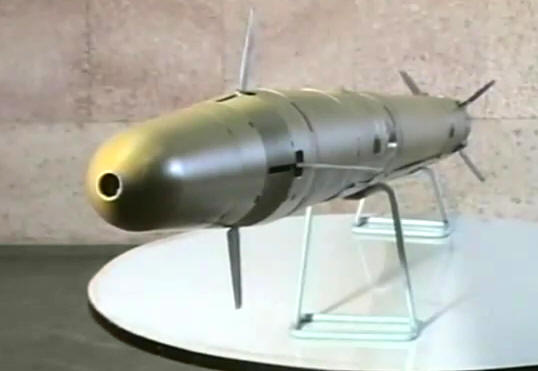

Ракета выполнена по аэродинамической схеме «утка» со складным дугообразным крылом и складным ПГО. В полете, ракета вращается вокруг своей продольной оси.
В передней части корпуса расположен отсек с лидирующим зарядом тандемной БЧ, воздушно-динамическим рулевым приводом закрытого типа с лобовым воздухозаборником и четырьмя аэродинамическими рулями, выдвигаемыми из ниш назад по ходу ракеты. Там же в головной части ракеты расположен неконтактный взрыватель необходимый для повышения эффективности применения по воздушным целям. Далее следует основная кумулятивно-осколочно-фугасная БЧ.
За БЧ расположены топливо маршевого двигателя и сам твердотопливный двигатель ракеты, имеющий два косонаправленных сопла. В конце хвостового отсека ракеты расположена аппаратура управления с приемником лазерного излучения.

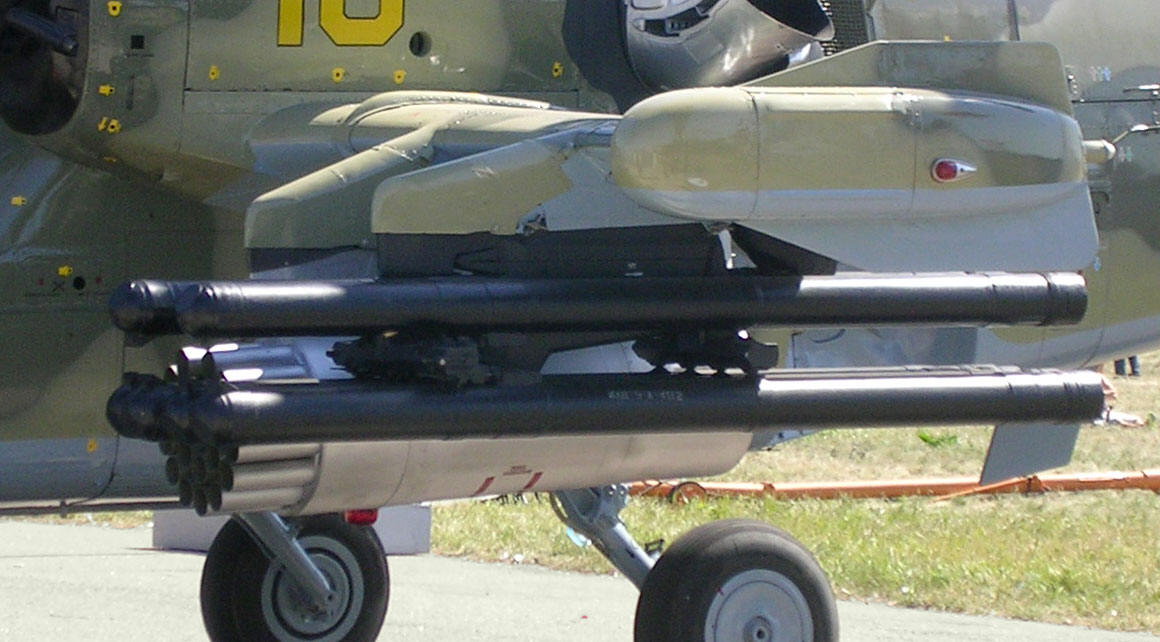

При нахождении в ТПК к корпусу ракеты прилегают Х-образно расположенные 4 раскрываемые специальным механизмом консоли крыла, имеющие в плане пятиугольную форму, а при виде от носка ракеты загнутые по часовой стрелке.

Всесуточный оптико-электронный прицельный комплекс «Шквал-М» входящий в КУВ «Вихрь-М», осуществляет автоматический поиск и опознавание цели с последующим захватом, сопровождением и выполнением атаки. Автоматическая аппара­тура прицельного комплекса «Шквал-М» разработанного Красногорским механическим заводом «Зенит» включает в себя телевизионный и тепловизионный каналы обнаружения и слеже­ния за целью, лазерный дальномер и канал наве­дения ПТУР, а также систему двухплоскостной стабилизации.
При приближении к району вероятного нахождения цели, на расстоянии 12 - 15 км пилот включает режим сканирования местности прицельным комплексом «Шквал-М». Если координаты района вероятного нахождения цели заранее заведены в БЦВМ авиационного носителя, то сканирование местности комплекс «Шквал-М» начинает автоматически.
После обнаружения цели, пилот в режиме максимального увеличения осуществляет ее опознание, совмещает метку на экране телевизионного индикатора с целью таким образом, что она занимала 3/4 ее площади, а затем нажатием кнопки автоматического слежения переводит аппаратуру в режим автосопровождения. Прицельный комплекс переходит на автоматическое сопровождение цели, а по достижении разрешенной дальности производит пуск ракеты. При пилотировании вертолета цель должна была оставаться в переделах углов слежения аппаратуры «Шквал-М»: до ±35° по азимуту и от +5° до -80° по углу места. Прицельный комплекс способен обеспечить автоматическое сопро­вождение цели даже после кратковременного исчезновения ее изображения - например, в тех случаях, когда между вертолетом и танком оказывается другой объект. В том случае, если все-таки имел место сбой автоматического слежения, летчик осуществлял повторный захват цели.
Пуск ракеты производится после захвата цели на автосопровождение. Комплекс обеспечивает возможность одновременного обстрела одной цели двумя ПТУР и обстрел до четырех целей в течение 30 секунд. Вероятность уничтожения малоразмерной подвижной цели класса «танк» ракетой «Вихрь-1» не менее 0,8.
Для расширения номенклатуры поражаемых целей комплексом «Вихрь-М» разработаны и приняты на вооружение управляемые ракеты с фугасной (термобарической) и осколочной БЧ.

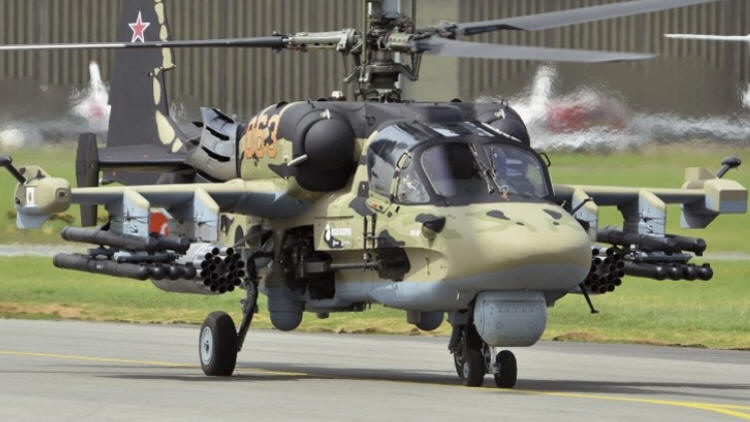

Носителями ПТРК Вихрь-1 являются Ми-28, Ка-50 Чёрная Акула, Ка-52 Аллигатор, Ми-8 и различные модификации Су-25.
