ЗиУ-5

Троллейбус ЗиУ-5 был наиболее распространенной моделью троллейбуса в СССР в 60-х и 70-х годах ХХ столетия. Эти машины эксплуатировались подавляющим большинством троллейбусных хозяйств СССР.
ЗиУ-5 стал первой серийной моделью, созданной конструкторским бюро Завода имени Урицкого. Это предприятие было основано еще в 1868 году в селе Радица Орловской губернии (ныне – Брянская область). Основной продукцией его были грузовые железнодорожные вагоны. С 1926 года заводу было присвоено имя советского политического деятеля М.С. Урицкого. Во время Великой Отечественной Войны завод был эвакуирован в город Энгельс Саратовской области, где выпускал продукцию для фронта. После войны завод вернулся к производству железнодорожной продукции, но не надолго.
В послевоенный период страну захлестнул настоящий троллейбусный бум – новые троллейбусные линии открывались во многих городах Советского Союза. В то же время единственным производителем троллейбусов в СССР являлся Тушинский авиационный завод №82 в Москве, мощностей которого было недостаточно для обеспечения подвижным составом всех троллейбусных систем Союза. Поэтому постановлением Совета Министров СССР от 28 февраля 1950 года Завод имени Урицкого было решено перепрофилировать в главный троллейбусный завод страны.

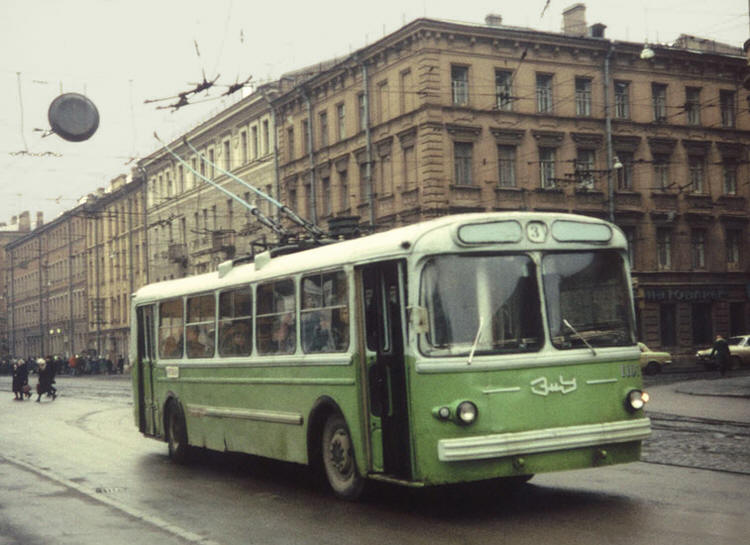

ЗиУ-5 в Ленинграде, 1974 год
К августу 1951 года на заводе развернулся серийный выпуск троллейбусов модели МТБ-82, производившейся ранее в Москве. Одновременно с этим на заводе было создано собственной конструкторское бюро, которое сразу же занялось разработкой новой усовершенствованной модели троллейбуса, призванной сменить МТБ-82. Однако лишь пятая по счету конструкторская разработка завода, которой, в отличии от первых четырех, называвшихся ТБУ, был присвоен индекс ЗиУ.

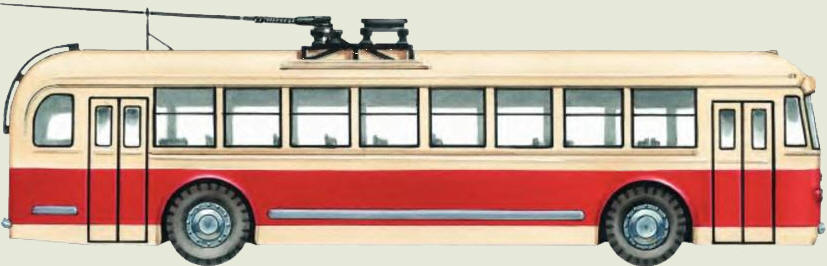

ТБУ-1

От экспериментальной модели ТБУ-1 троллейбусу досталась косвенная автоматическая реостатно-контакторная система управления тяговым электродвигателем (на троллейбусе МТБ-82 также была применена косвенная система, но она не была автоматической). Двигатель троллейбуса ЗиУ-5, в отличии от ТБУ-1, был перемещен в базу, за счет чего удалось создать большую накопительную площадку в заднем свесе. Изменилось также расположение тяговой пускорегулирующей аппаратуры. Троллейбус по-прежнему имел две двери, в переднем и заднем свесе, но они стали намного шире, чем двери ТБУ-1. Были устранены также некоторые другие недостатки, имевшиеся у троллейбусов ТБУ-1.

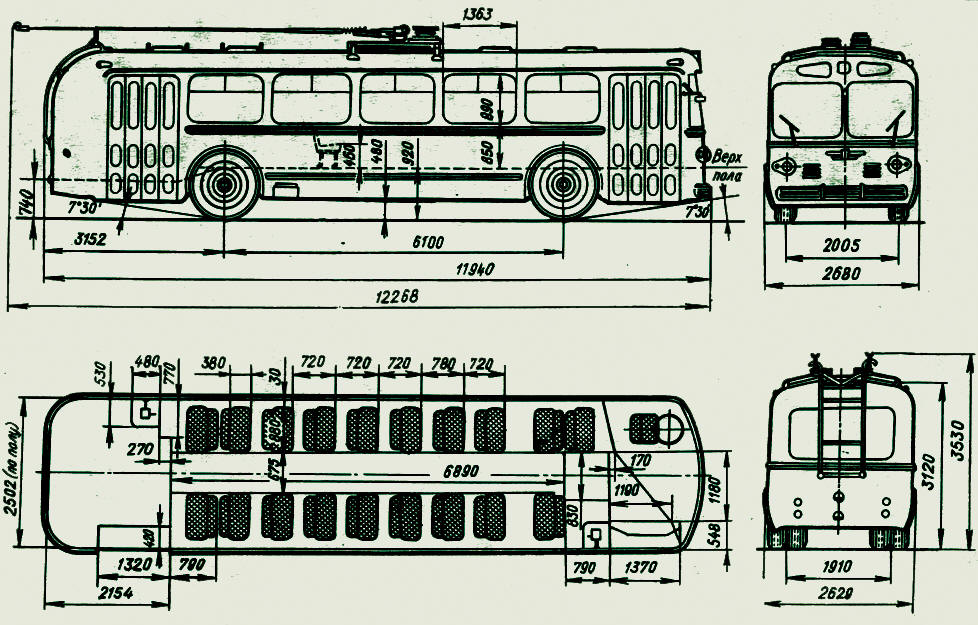

Длина троллейбуса ЗиУ-5 при 6100-милимеровой колёсной базе составляла 11 метров 94 сантиметра от кромки переднего бампера до кромки задней лестницы. Его ширина превышала международно признанную 2,5-метровую величину и составляла 2680 миллиметров. Высота корпуса при 180-миллиметровом дорожном просвете равнялась 3120 мм, а высота по верхней кромке опущенного токосъёмника доходила до 3630 мм.

Троллейбус оснащался тяговым электродвигателем мощностью 100 кВт, что в переводе в лошадиные силы составляет 136 л.с.
Первые опытные машины ЗиУ-5 были отправлены в Москву в 1959 году. От последующих модификаций их отличал дизайн – внешне эти машины были похожи на ТБУ-1, имели четырехстворчатое лобовое стекло и дополнительное остекление задней площадки.

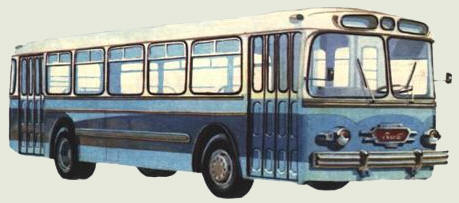

По результатам эксплуатации опытных машин завод внес некоторые изменения в конструкцию серийных троллейбусов. В частности, было усилено крепление отдельных узлов и деталей, пневматический привод дверей был заменен электрическим. Изменился внешний дизайн машины – лобовое стекло стало состоять из двух широких половинок, вместо бокового остекления задней площадки появились глухие стенки. Первые серийные машины получили наименование ЗиУ-5А. С 1960 года троллейбусы ЗиУ-5А стали поступать не только в Москву, но и в другие города СССР, а с 1961 года завод полностью переключился на выпуск новой модели, сняв с конвейера МТБ-82.

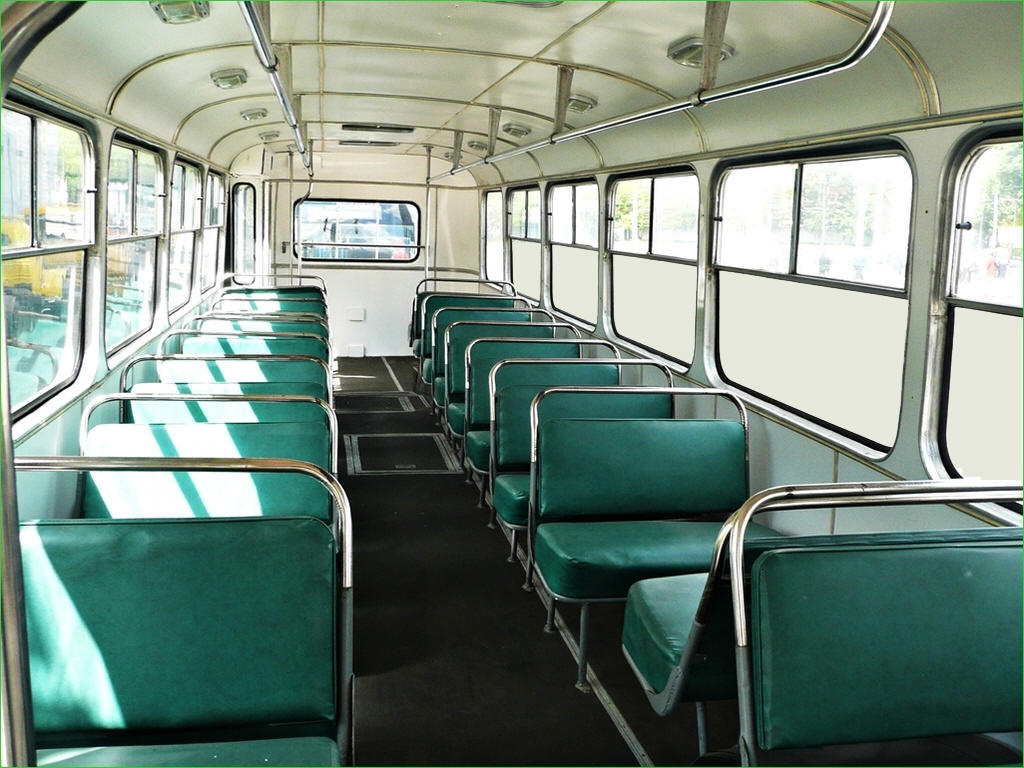

Салон ЗиУ-5 вмещал 120 пассажиров, 38 из которых могли ехать сидя.

Завод постоянно вносил изменения в конструкцию ЗиУ-5. По мере выявления недостатков была усилена конструкция заднего моста, ненадежный пневматический стояночный тормоз был заменен на обычный механический, увеличилось количество люков в полу и корпусе машины, что улучшило доступ к ее агрегатам. Неоднократно вносились изменения в систему электрооборудования. В середине 60-х годов троллейбусы стали выпускаться с пониженным уровнем пола на задней площадке, что было позаимствовано у более поздней модели ЗиУ-7.
