ЯК-3

В феврале 1943 года на базе истребителя ЯК-1 в конструкторском бюро Яковлева был создан самолёт, первоначально названный Як-1М.

Он представлял собой дальнейшее развитие самолета ЯК-1, от которого отличался, в основном, меньшим весом и крылом меньшей площади. Летные данные машины заметно улучшились максимальная скорость на высоте 4430 м возросла до 633 км/ч, время набора высоты 5000 м при взлетном весе 2655 кг сократилось до 4,1 минуты. В сентябре 1943 г. года был подготовлен улучшенный вариант – Як-1М «Дублер» У этого самолета полотняную обшивку хвостовой части фюзеляжа заменили на фанерную толщиной 2 мм, доработали системы охлаждения воды и масла, применили безмачтовую антенну, кольцевой прицел с мушкой сменили на коллиматорный, улучшили бронирование и поставили новый винт.

Летчики-испытатели остались довольны новым истребителем. как можно быстрее внедрить данный экземпляр в серийное производство взамен Як-1 и Як-7. Так очередной истребитель получил путевку в жизнь, а заодно и новое имя – Як-3.

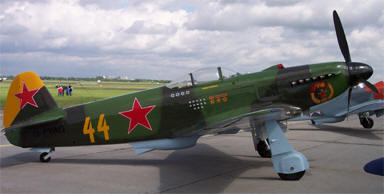

Одноместный фронтовой истребитель Як-3 был свободно-несущим монопланом с убирающимся шасси. Двигатель жидкостного охлаждения ВК-105ПФ V-образный, 12-цилиндровый мощностью 1250 л. с. с металлическим трехлопастным воздушным винтом изменяемого шага типа ВИШ-105СВ.

Фюзеляж – ферменный, сварной из стальных труб, с обшивкой из дюралюминия в носовой части и фанеры – в хвосте. Моторама выполнена как единое целое с фермой фюзеляжа. Фонарь летчика каплевидной формы, со сдвижной средней частью, которая при возникновении аварийной обстановки сбрасывалась в полете.

Крыло Як-3 было двухлонжероннным, с фанерной обшивкой. Оно воспринимающей силовую нагрузку. Между лонжеронами расположены два бензобака емкостью 120 л каждый. В средней части крыла установлен небольшой расходный бачок. Все три бака были протектированы резиной для предотвращения вытекания бензина при простреле. Крыло снабжено посадочными щитками.

Хвостовое оперение свободнонесущее. Киль и стабилизатор деревянные, с фанерной обшивкой, а рули дюралюминиевые, с полотняной обшивкой. Такую же конструкцию имели и элероны.

Шасси полностью убирающееся в полете. Главные стойки шасси с телескопическими масляно-воздушными амортизаторами убираются в вырез перед передним лонжероном крыла к оси самолета. В убранном положении ниши шасси закрываются щитками. Костыльное колесо убирается в фюзеляж назад по полету и также закрывается щитками. О положении шасси сигнализируют штыри («солдатики»), которые при выпущенном шасси выступают над верхней обшивкой крыла.

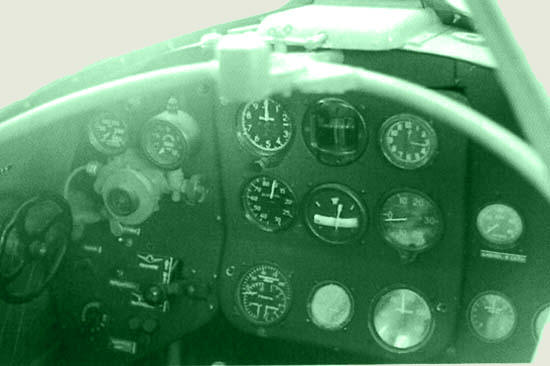

В кабине летчика, кроме обычных пилотажных и моторных приборов, ручки и педалей управления, установлены приемник и передатчик для радиосвязи, коллиматорный прицел и кислородный прибор. Стальная бронеспинка сиденья и заднее бронестекло обеспечивали защиту летчика от стрелкового огня и осколков.

Кабина в ночное время освещалась лампами ультрафиолетового облучения (УФО). Наружное светотехническое оборудование включало бортовые аэронавигационные огни (БАНО).

Самолеты имели камуфляжную окраску сверху и светло-голубую – снизу. Красные звезды с окантовкой наносились с боков фюзеляжа и снизу крыла. Винт черный, матовый. Окраска внутренних поверхностей кабины летчика темно-серая, приборной доски – черная.

Первые серийные самолеты направили в 91-й истребительный авиационный полк 2-й воздушной армии, который в июне 1944 г. принимал участие в наступательной Львовской операции. Более 40% летного состава полка составляли молодые пилоты, никогда не принимавшие участия в боях Тем не менее, за полтора месяца они успешно выполнили 430 боевых вылетов провели пять воздушных групповых боев, уничтожив 23 самолета противника. Свои потери составили два Як-3.

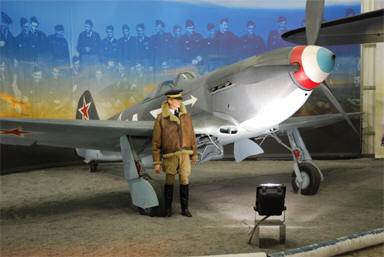

Особой страницей в биографии Як-3 стала служба в авиаполку Нормандия–Неман. По окончании войны французские лётчики полка на 41 истребителе Як-3, переданных в дар Франции, вылетели на родину. Эти самолёты стояли на вооружении Франции до 1956 года.

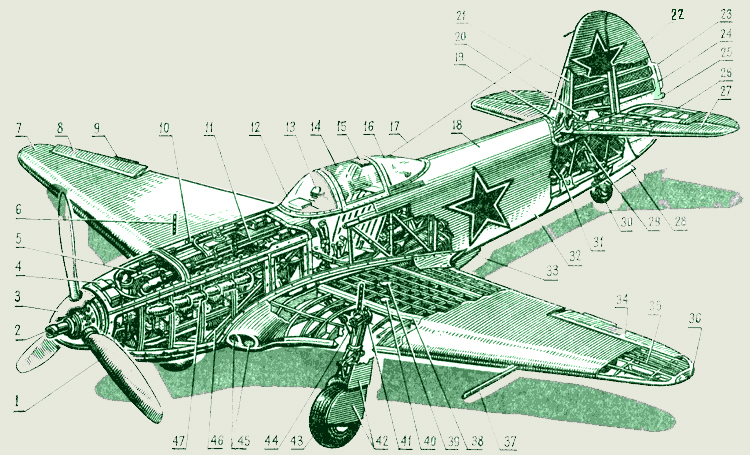

Одноместный самолет-истребитель Як-3 — общая компоновка: 1 — воздушный винт изменяемого шага ВИШ-105СВ, 2 — храповик для.запуска двигателя от аэродромного автостартера (через внутреннюю полость храповика проходит ствол автоматической пушки ШВАК), 3 — кок винта, 4 — расширительный бачок системы охлаждения двигателя, 5 — двенадцатицилиндровый V-образный двигатель ВК-105ПФ, 6 — механический указатель положения шасси («солдатик»), 7 — правое крыло, 8 — правый элерон, 9 — триммер элерона, 10 — правый пулемет калибра 12,7 мм, 11 — левый пулемет, 12 — передняя часть фонаря кабины пилота, 13 — прицел, 14 — средняя сдвигающаяся назад часть фонаря кабины пилота, 15 — бронещиток, 16 — задняя часть фонаря, 17 — антенна приемопередающей радиостанции, 18 — гаргрот верхний, 19 — узел крепления вертикального оперения, 20 — противовес руля высоты, 21 — лонжерон киля, 22 — руль направления, 23 — триммер руля направления, 24 — каркас руля направления, 25 — хвостовой аэронавигационный огонь (белый), 26 — руль высоты, 27 — стабилизатор, 28 — створка люка убирающегося хвостового колеса, 29 — амортизационная стойка хвостового колеса, 30 — хвостовое колесо, 31 — цилиндр уборки хвостового колеса, 32 — гаргрот нижний, 33 — обтекатель водорадиатора, 34 — элерон левый, 35 — каркас крыла, 36 — крыльевой аэронавигационный огонь, (красный), 37 — приемник воздушного давления, 38 — лонжерон крыла, 39 — бензиномер, 40 — заливная горловина бензобака, 41 — узел крепления стойки шасси к лонжерону крыла, 42 — щитки шасси, 43 — колесо основной стойки шасси,  44 — «ломающийся подкос» механизма уборки шасси, 45 — воздухозаборники, 46 — подмоторная рама, 47 — выхлопные патрубки.
