Первый русский серийный паровоз

Несмотря на то, что паровоз Черепановых появился в России ещё в 1833 году, для первой русской железной дороги были закуплены иностранные паровозы из Англии и Бельгии. Даже уголь для них первоначально доставляли из Англии. Заморским углём в те времена снабжались морские суда, так как русский уголь, по данным тогдашних британских учёных, был якобы вреден и для котлов, и для кочегаров, настолько же, насколько сейчас отечественный бензин вреден по сравнению с топливом Евро-5.
Однако эти паровозы оказались технически крайне несовершенны. Их тормоза были ручными, а тормозные колодки делались из осины. Буферные брусья тоже изготавливались из дерева. При отправлении поезда помощник машиниста шел рядом с паровозом и открывал цилиндропродувательные краны, а когда накопившаяся в илиндрах вода выходила, на ходу забирался на паровоз. Поэтому, как только началось строительство Николаевской железной дороги из Петербурга в Москву, было решено оснастить её исключительно отечественными паровозами. Заказ на их изготовление получил Александровский чугунолитейный завод. Он был основан в 1824 году и находился возле Санкт-Петербурга на берегу Невы. В 1843 году завод был передан из Департамента горных и соляных дел в Главное управление путей сообщения и публичных зданий и переименован в Александровский механический завод. Завод имел опыт выпуска паровых машин. Ещё в 1827 году на этом заводе был построен «Наследник Александр», один из первых пароходов, предназначенных для морского плавания, а в 1834 году на верфи Александровского завода по проекту генерал-адъютанта К. А. Шильдера была построена первая русская металлическая подводная лодка водоизмещением 16,4 т.

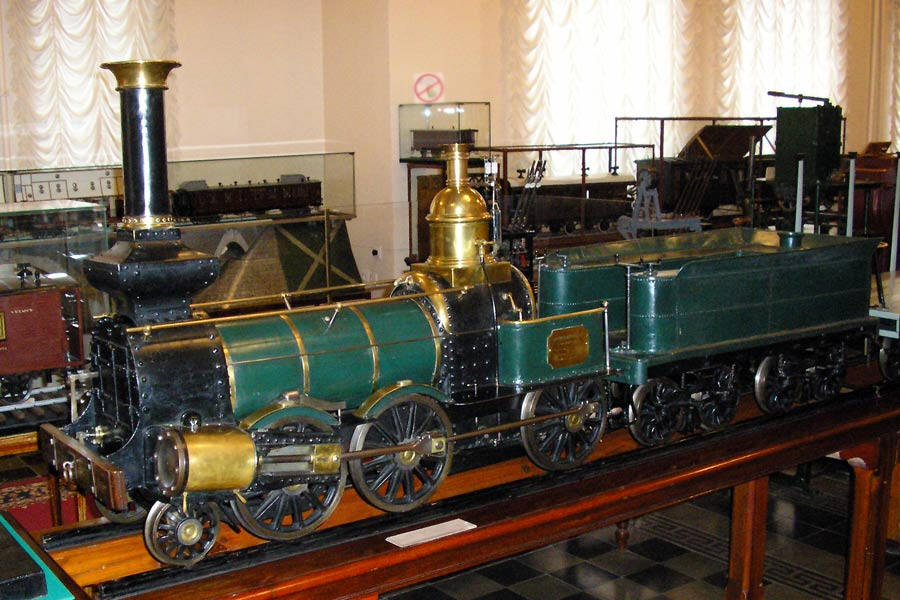

Первый русский серийный паровоз до наших не сохранился. Зато сохранилась овременная ему модель.

23 марта 1844 года механическое заведение, ранее принадлежавшее Горному ведомству, передали Главному управлению путями сообщения и назвали «Александровским заводом Петербурго-Московской железной дороги». Строительством подвижного состава занялись инженеры – воспитанники Петербургского института Корпуса инженеров путей сообщения. Первый паровоз строили не только днем, но и ночами, при свете дымных факелов и чадящих масляных ламп. В марте 1845 года под восторженные крики огромной толпы петербуржцев, собравшихся на пустыре перед заводом, из цехов паровозных мастерских вышел паровоз № 1, названный позднее серией «Д». Букву Д, вероятно, дали по заглавной букве фамилии конструктора – инженера Докучаева. Первые русские магистральные паровозы не походил на английские. Они был мощнее и удобнее в управлении. Это были локомотивы типа 1-3-0, нигде в мире до этого не применявшийся. Задняя ведущая ось размещалась за топочной частью котла. Правда, некоторые паровозы не имели переднего бегункового колеса, и относились к числу локомотивов формулы 0-3-0.

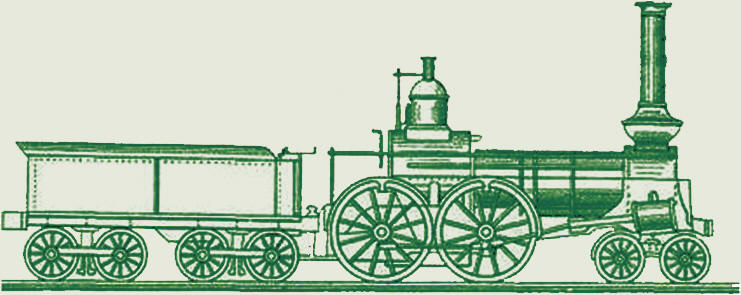

Паровоз формулы 0-3-0
В снаряженном состоянии паровоз имел массу около 30 т; диаметр движущих колес равнялся 1371 мм, диаметр цилиндров – 457 мм, ход поршня – 508 мм. Парораспределение осуществлялось так называемыми экспансионными (расширительными) золотниками, так как кулисный парораспределительный механизм в то время еще не применялся; экспансионные золотники позволяли изменять направление движения и устанавливать определенную отсечку пара. Продувательные цилиндровые краны открывались только снаружи, и поэтому при отправлении поезда помощник машиниста, открыв краны, шел рядом с паровозом до прекращения выдувания воды, после этого он закрывал краны и на ходу вскакивал на паровоз. Колеса выполнялись чугунными без бандажей и противовесов, что делало ход локомотива очень неспокойным. Шатуны имели круглое сечение. Не было будок для машиниста и помощника, площадок и перил вокруг котла, песочниц, клапанов у поддувала. Топка и связи изготовлялись из красной меди, дымогарные трубы – из латуни. Питание котла водой осуществлялось насосом, поскольку инжекторов ещё не существовало.
В качестве топлива применялись только дрова. Отечественного угля всё ещё опасались, а британский решили не завозить как по экономическим, так и по политическим соображениям – надвигалась Крымская война.
Товарные паровозы, как и весь подвижной состав, строившийся для Петербурго-Московской железной дороги, имели центральную буфер-сцепку.
Первые паровозы Александровского завода ещё не имели кабины для машиниста, но очень скоро над машинистом появился сначала козырёк, а потом и импровизированные самодельные кабины.
Желая усовершенствовать свой паровозный парк, Николаевская железная дорога с 1863 г. приступила к капитальной переделке товарных паровозов типов 0-3-0 и 1-3-0. В течение 1863 – 1867 гг. на Александровском заводе были переделаны 93 паровоза, из которых 42 получили обозначение серии Га , 31 – Гс и 20 – Гв. Оставшимся 28 непеределанным паровозам была отведена роль снегоочистителей и маневровых локомотивов. Последних лишили тендера и порядкового номера. Вместо этого они обозначались буквами. Первый из них получил литеру А, а последний, десятый – литеру К.

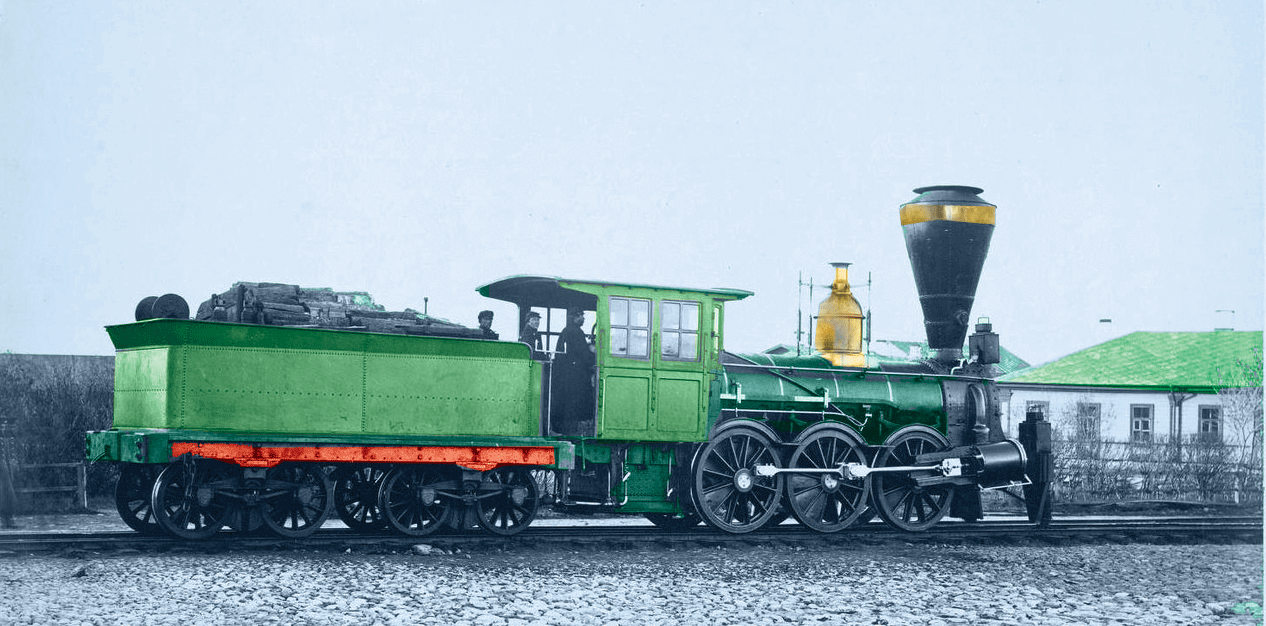

Товарный паровоз серии Г был переделкой первого русского товарного паровоза. Использовался на Николаевской железной дороге с 1863 года.

На паровозах серии Гв были поставлены горизонтальные цилиндры, шатуны прямоугольного сечения и кулисный парораспределительный механизм Аллана. На паровозах серии Г6 цилиндры остались наклонными, шатуны круглого сечения, был установлен кулисный механизм Стефенсона. Несколько позднее на паровозах серий Г были поставлены инжекторы взамен питательных насосов.
Через год из цехов паровозных мастерских Александровского завода вышел первый пассажирский паровоз серии «В». По котлу, паровой машине, тендеру, длине и весу он не отличался от товарного паровоза, но имел не три, а две колесных пары и переднюю двухосную тележку. Тележка поддерживала переднюю часть паровоза.
Первый пассажирский паровоз получил № 122 – до этого счет велся товарным паровозам.
паровоз серии «В» имел огромные колеса диаметром 1705 миллиметров, почти равным нынешнему. Только бегунки были маленькими. Колеса большого размера позволяли паровозу развивать возможно большую скорость. При малом диаметре колес скорость паровоза меньше, но сила тяги больше.
Ручные тормоза приводили в действие с помощью тормозного колеса и тяг. Когда машинист крутил тормозное колесо, винтовая передача тянула тормозную колодку и прижимала к колесу вагона. Поезд от такого торможения останавливался не сразу, а проехав расстояние более километра. Современные воздушные тормоза останавливают поезд на протяжении восьмисот метров, а электропневматические – на меньшем расстоянии.
Испаряющая поверхность нагрева котла составляла 101 м², давление пара 8 кгс/см². Большинство деталей были одинаковыми с деталями товарных паровозов типа 0-3-0 серии Д. У основания трубы располагался искроулавливатель, колеса были чугунными и не имели противовесов, тендеры с деревянной рамой; как и у товарных паровозов, у паровозов типа 2-2-0 сцепка-буфер была центральной.

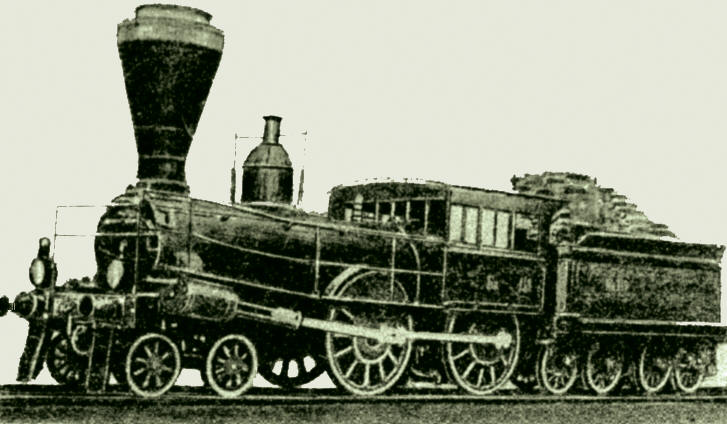

Первый русский магистральный пассажирский паровоз серии В имел огромные колеса диаметром 1705 миллиметров. Диаметр цилиндра паровой машины составлял 406,4 мм ход поршня был равен 508 мм.
