Оперативно-тактический ракетный комплекс 9К720 «Искандер»
Оперативно-тактический ракетный комплекс 9К720
«Искандер», именуемый в НАТО Камнем (SS-26
Stone), предназначен для поражения боевыми частями
в обычном снаряжении малоразмерных и площадных целей в
глубине оперативного построения войск противника.
Предполагается, также, что он может быть и средством доставки
тактического ядерного оружия.
Арабское имя комплекса связано с тем, что
первоначально коломенское КБ машиностроения
разрабатывало его проект для продажи на экспорт в
арабские страны.

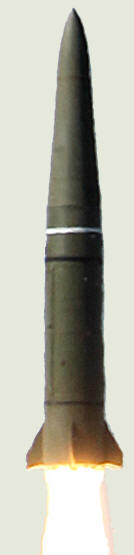

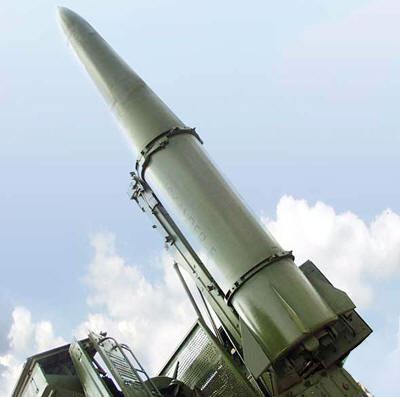

Ракетная часть комплекса «Искандер» представляет собой
твердотопливную, одноступенчатую ракету 9М723К1 с
неотделяемой в полете головной частью. Ракета
управляется и энергично маневрирует на всем протяжении труднопрогнозируемой траектории полета. Особенно активно
она маневрирует на стартовом и конечном участках полета,
на котором она подходит к цели с высокой
перегрузкой в 20-30g. Это обусловливает необходимость полета
противоракеты для перехвата ракеты ОТРК «Искандер» с
перегрузкой в 2-3 раза большей, что в настоящее время
практически невозможно.
Большая часть траектории полета ракеты комплекса
«Искандер», выполненной по технологии «стелс» с малой
отражающей поверхностью, проходит на высоте 50 км, что
также существенно уменьшает вероятность ее поражения
противником. Эффект «невидимости» обеспечивается за счет
совокупности конструктивных особенностей ракеты и
обработки ее поверхности специальными покрытиями. Для вывода ракеты на цель используется инерциальная
система управления, которая впоследствии захватывается
автономной корреляционно-экстремальной оптической
головкой самонаведения (ГСН). Принцип действия системы
самонаведения ракеты основан на формировании оптической
аппаратурой ГСН изображения местности в районе цели,
которое бортовая ЭВМ сравнивает с введенным в нее при
подготовке ракеты к пуску эталоном. Оптическая головка
самонаведения отличается повышенной чувствительностью и
устойчивостью к существующим средствам радиоэлектронной
борьбы, что позволяет производить пуски ракет в
безлунные ночи без дополнительной природной подсветки и
поражать подвижную цель с погрешностью плюс-минус два
метра. В настоящее время такую задачу, кроме ОТРК
«Искандер», не может решить ни одна другая аналогичная
ракетная система в мире.
Характерно то, что используемая в ракете оптическая
система самонаведения не нуждается в корректирующих
сигналах космических радионавигационных систем, которые
в кризисных ситуация могут быть выведены из строя
радиопомехами или просто выключены. Комплексное
использование инерциальной системы управления с
аппаратурой спутниковой навигации и оптической ГСН
позволили создать ракету, поражающую заданную цель почти
в любых возможных условиях. Имеющаяся на ракете ОТРК «Искандер» головка
самонаведения может быть установлена как на баллистических,
так и на
крылатых ракетах различных классов и типов.
Для поражения различных типов целей ракета может быть
оснащена десятью типами боевых частей (кассетной БЧ с
осколочными боевыми элементами неконтактного подрыва,
кассетной БЧ с кумулятивными боевыми элементами,
кассетной БЧ с самоприцеливающимися боевыми элементами,
кассетной БЧ объемно-детонирующего действия,
осколочно-фугасной БЧ, фугасно-зажигательной БЧ,
проникающей на большую глубину БЧ). Кассетная БЧ
раскрывается на высоте 0.9-1.4 км, где от нее отделяются
и продолжают стабилизированный полет боевые элементы
различного действия. Они оснащены радиодатчиками,
обеспечивающими их подрыв на высоте 6-10 м над целью.
Стартовая масса ракеты составляет 3800 кг, масса
полезной нагрузки – 480 кг. Диаметр ракеты равен 920 мм, а её длина – 7,2 метра.

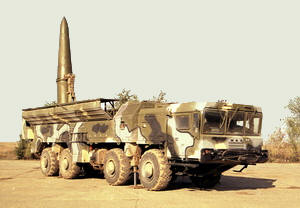

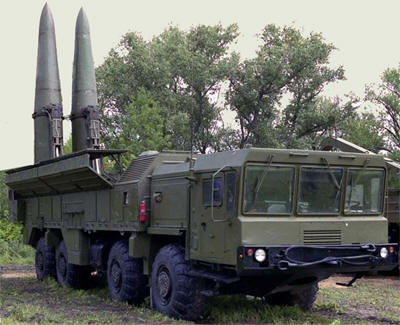

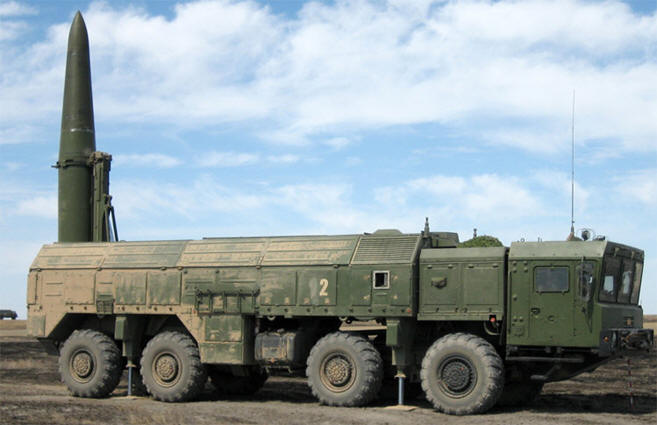

Самоходная пусковая установка (СПУ) служит для хранения и транспортирования двух ракет, их предстартовой подготовки и пуска по цели в секторе ±90 градусов относительно направления ее положения на местности. Автономная СПУ размещена на колесном шасси 8х8 повышенной проходимости (МАЗ-79306 «Астролог»), что обеспечивает ее высокую мобильность.
Для обеспечения информационного обмена СПУ оснащена аппаратурой боевого управления и связи.
СПУ обеспечивает автоматическое определение своих координат, обмен данными со всеми звеньями управления, боевое дежурство, хранение и подготовку ракет к пуску при нахождении их в горизонтальном положении, а также их одиночный и залповый пуск. Время нахождения СПУ на стартовой позиции от момента начала подготовки до момента начала движения после пуска ракет не превышает 20 минут при интервале между пусками первой и второй ракет не более одной минуты.
Для пуска ракет не требуется специально подготовленных в инженерном и топогеодезическом отношении стартовых позиций. Пуск ракет может осуществляться в режиме «готовности с марша» – пусковая установка занимает площадку (кроме болотистой местности и сыпучих песков) с марша, расчет без выхода из кабины проводит подготовку и пуск ракеты. После пуска ракет СПУ уходит на пункт перезаряжания новыми ракетами и находится в готовности к нанесению повторного ракетного удара с любой стартовой позиции.
Полная масса – 42 т, полезной нагрузки – 19 т, скорость передвижения по шоссе (грунтовой дороге) 70 (40) км/ч, запас хода по топливу – 1000 км. Расчет насчитывает три человека.
Для вывода ракеты на цель используется инерциальная
система управления, которая впоследствии захватывается
автономной корреляционно-экстремальной оптической
головкой самонаведения (ГСН). Принцип действия системы
самонаведения ракеты основан на формировании оптической
аппаратурой ГСН изображения местности в районе цели,
которое бортовая ЭВМ сравнивает с введенным в нее при
подготовке ракеты к пуску эталоном. Оптическая головка
самонаведения отличается повышенной чувствительностью и
устойчивостью к существующим средствам радиоэлектронной
борьбы, что позволяет производить пуски ракет в
безлунные ночи без дополнительной природной подсветки и
поражать подвижную цель с погрешностью плюс-минус два
метра. В настоящее время такую задачу, кроме ОТРК
«Искандер», не может решить ни одна другая аналогичная
ракетная система в мире.
Имеющаяся на ракете ОТРК «Искандер» головка
самонаведения может быть установлена как на баллистических,
так и на
крылатых ракетах различных классов и типов.
Для пуска ракет не требуется специально подготовленных в инженерном и топогеодезическом отношении стартовых позиций. Пуск ракет может осуществляться в режиме «готовности с марша» – пусковая установка занимает площадку (кроме болотистой местности и сыпучих песков) с марша, расчет без выхода из кабины проводит подготовку и пуск ракеты. После пуска ракет СПУ уходит на пункт перезаряжания новыми ракетами и находится в готовности к нанесению повторного ракетного удара с любой стартовой позиции.
Полная масса – 42 т, полезной нагрузки – 19 т, скорость передвижения по шоссе (грунтовой дороге) 70 (40) км/ч, запас хода по топливу – 1000 км. Расчет насчитывает три человека.
