ТГ- танк Гротте

В конце 20-х годов правительству СССР стало ясно, что для развития собственной современной бронетанковой техники знаний и опыта отечественных конструкторов недостаточно. Поэтому было принято решение обратиться к помощи зарубежных специалистов. В результате в марте 1930 года в Советский Союз прибыла группа инженеров из Германии во главе с Эдвардом Гротте (Edward Grote), которому поручили возглавить разработку новых перспективных танков для вооружения РККА. Контроль за деятельностью этой группы осуществлял Технический отдел ЭКУ ОГПУ, начальник которого тов. Уюк в апреле 1930 года выдал Э. Гротте техническое задание на проектирование танка массой 18-20 т, скоростью 35-40 км/ч и толщиной брони 20 мм.

Вооружение должно было состоять из двух орудий калибра 76 и 37 мм и пяти пулеметов. Остальные параметры (размещение и установка вооружения, боекомплект, запас хода и т.д.) оставили на усмотрение конструктора.

Для проектирования и постройки опытной машины было сформировано конструкторское бюро АВО-5 на заводе «Большевик». В это КБ, помимо немецких специалистов, вошли также молодые советские инженеры (Барыков, Воробьев и др.), ставшие впоследствии известными разработчиками отечественной бронетанковой техники. Изготовление нового танка, получившего индекс ТГ (Танк Гротте), велось в обстановке глубокой секретности. 3а проведением работы непосредственно наблюдали представители РВС и правительства СССР. Так, 17-18 ноября 1930 года К.Е. Ворошилов лично посещал завод «Большевик», о чем он докладывал И. Сталину: «Готовность танка на сегодня составляет 85%. Осталась незавершенной достройка моторной группы, коробки скоростей и ряда дополнительных агрегатов. Образец изготавливается в специальной мастерской, где сегодня заняты около 130 рабочих и техников. В настоящее время постройка танка задерживается из-за тяжелой болезни самого Э. Гротте, но наши инженеры предполагают, что 15-20 декабря опытный образец все-таки будет закончен...» Однако в течение последующих месяцев танк так и не был достроен.

Главной причиной этого являлась ненадежная работа специального танкового двигателя воздушного охлаждения конструкции самого Эдварда Гротте. Поэтому в апреле 1931 года было принято решение для проведения первого цикла испытаний временно установить на танке ТГ авиационный двигатель М-6. Это потребовало некоторых переделок агрегатов танка, поскольку габариты М-6 оказались несколько большими, чем у двигателя Гротте. Только к началу июля танк был более или менее готов к испытаниям.

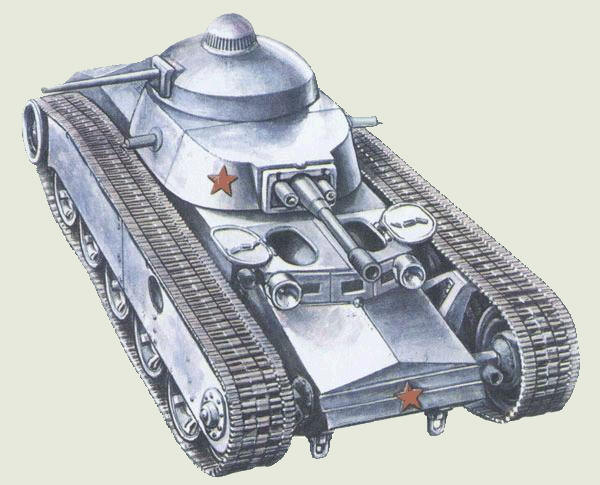

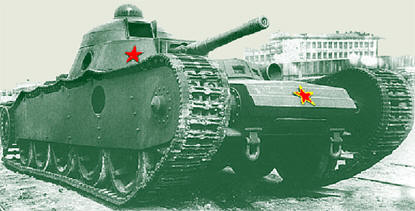

ТГ отличался от других отечественных и зарубежных машин того времени не только общим видом, но и технологией изготовления и компоновкой. Прежде всего танк имел полностью сварной корпус, что являлось несомненным новшеством. Вооружение размещалось в два яруса. В верхней вращающейся башне была установлена 37-мм пушка конструкции Сячентова, с возможностью зенитной стрельбы. В нижней неподвижной боевой рубке размещалось 76-мм танковое орудие конструкции Гротте Сячентова и три пулемета «максим» в шаровых установках. По проекту эта рубка должна была иметь круговое вращение, но при ее изготовлении подбашенный погон, приваренный к корпусу, оказался деформированным, и нижняя вращающаяся башня превратилась в неподвижную рубку.

Главное орудие танка являлось по тому времени самым мощным из существующих подобных пушек, поскольку его баллистика была позаимствована от русской полевой 76-мм пушки образца 1902 года. Однако для установки его на танке потребовалась кардинальная переработка. Во-первых, для уменьшения длины отката был введен дульный тормоз оригинальной конструкции; во-вторых, изменена конструкция накатника, который теперь стал гидравлическим. Поршневой затвор уступил место клиновому. Однако испытания орудия показали его недоведенность, поскольку предусмотренная в проекте автоматика часто отказывала, что приводило к необходимости ручного разряжения. Но по кучности боя и разрывному действию боеприпасов орудие оказалось превосходным.

Помимо вооружения, размещенного в башнях, танк ТГ оснащался еще двумя пулеметами ДТ, имевшими ограниченные углы наведения и расположенными в бортах корпуса.

Ходовая часть ТГ применительно к одному борту состояла из пяти катков большого диаметра, четырех поддерживающих катков среднего и двух малого диаметра. Независимая подвеска на спиральных пружинах, допускавшая вертикальное перемещение опорных катков на расстояние до 220 мм, вместе с полупневматическими шинами типа «Эластик» обеспечивали танку чрезвычайно мягкий ход. (Находясь в цеху без гусениц, он свободно перекатывался с места на место усилием 2-З человек). Гусеница оригинальной конструкции, изготовленная из штампованных деталей, имела большое сопротивление на разрыв. Любопытно отметить, что все опорные катки снабжались тормозами, предназначенными для экстренной остановки танка при обрыве гусеницы.

В задней части корпуса был открыто установлен авиационный двигатель М-6 (впоследствии предполагалось заменить его танковым двигателем Э. Гротте и закрыть броневым капотом), а непосредственно вблизи него шестиступенчатая КПП, состоявшая из двух редукторов с шестернями шевронного зацепления. Причем большой редуктор переключал 1, 2, 3-ю скорости, а малый – 4, 5 и 6-ю. Такое распределение скоростей приводило к тому, что при переходе с 3-й передачи на 4-ю приходилось останавливать танк. Но за то благодаря специальному механизму реверса ТГ мог двигаться вперед и назад с одинаковой скоростью. В одном блоке с КПП размещались кулачковые муфты, выполнявшие роль бортовых фрикционов. Бортовые тормоза из-за недостаточных размеров силового отделения располагались внутри ведущих колес Пневматическая система привода управления бортовыми фрикционами и тормозами была изготовлена по патенту Гротте.

Экипаж танка состоял из пяти человек: механика-водителя, командира (он же был наводчиком 37-мм орудия), пулеметчика и двух человек, обслуживавших 76-мм орудие. Для наблюдения за полем боя во время движения механик-водитель имел три окна со смотровыми щелями, а командир танка стробоскоп, установленный на крыше малой башни.

Испытания танка начались 27 июня 1931 года и продолжались с перерывами до 1 октября. На них была достигнута максимальная скорость движения 34 км/ч. Танк продемонстрировал неплохую проходимость и маневренность. Хорошо зарекомендовала себя в работе трансмиссия ТГ, которая благодаря примененным шевронным шестерням и кулачковым муфтам оказалась весьма прочной и надежной. Использование пневматических приводов делало процесс управления машиной такой массы необычайно легким. Правда, воздушные магистрали иногда выходили из строя из-за плохого качества резины в уплотнениях.

Вместе с тем было отмечено множество конструктивных недоработок. Так, из-за малых размеров боевого отделения была практически невозможна одновременная стрельба из 76-мм орудия и хотя бы одного рубочного пулемета. Размещение в одном картере КПП и бортовых фрикционов затрудняло доступ к ним во время ремонта и вели к перегреву всего узла во время движения. Выявилась также неудовлетворительная работа бортовых тормозов и недостаточная эффективность гусеницы на мягких и вязких грунтах, поскольку высота гребней траков была очень мала.

По распоряжению правительства 4 октября 1931 года была создана специальная комиссия для тщательного изучения танка Гротте. В нее вошли представители УТМ к ВОАО. Ознакомившись с машиной и заслушав доклад конструктора, комиссия решила: «Считать, что танк ТГ в данном виде является чисто экспериментальным типом танка, на котором должны быть опробованы в работе все механизмы, представляющие практический интерес». Из-за чрезвычайно высокой стоимости, составлявшей 1,5 млн. рублей (для сравнения: БТ-2 обходился всего в 60 тыс. рублей), ТГ даже при устранении всех отмеченных недостатков не мог быть принят для серийного производства. Комиссия отметила множество талантливых технических идей инженера Гротте, ранее никогда не использовавшихся в танкостроении. Учитывая, что конструктор ТГ не был прежде связан с танкостроением, а советские инженеры во время работы с ним получили большой опыт по постройке столь сложной машины и изучили лучшие для того времени заграничные танки, от дальнейших услуг Гротте было решено отказаться. Последующую работу над танком ТГ поручили новому КБ под руководством Н.В. Барыкова.

В конце октября 1931 года это КБ получило задание на проектирование, с учетом опыта постройки ТГ, нового многобашенного танка прорыва массой в 35 т. В 1932 году такая машина – Т-35 – была построена.

Денис Миргородский
