длина – 1,16 м; диаметр корпуса – 142 мм;
размах крыла – 680 мм; поперечный размер со сложенным
крылом – 255 х 260 мм; стартовая масса – 31,5 кг; боевая
часть – 7 кг (в т.ч. 3,6 кг ВВ); бронепробиваемость –
500–650 мм (под углом 60° к нормали – 280 мм); дальность
стрельбы – 500–4000 м; средняя скорость полёта – 150
м/с.
9М17 Фаланга-М
Первый
вертолётный ПТУР
Сергей Александров
Майское,
1957 года, постановление санкционировало работы по 8 ПТРК. Это объяснялось как
срочностью (у потенциального противника уже есть, у нас — еще нет), так и, в
большей степени, новизной и сложностью задачи. Было даже не очень понятно, на
каких принципах строить новый вид управляемого оружия, что окажется наиболее
практичным и перспективным?
Берясь за новую тему, конструктор пушечных систем авиационного вооружения
Александр Эммануилович Нудельман, возглавлявший московское ОКБ-16 (сейчас — КБ
точного машиностроения им. А.Э. Нудельмана), сначала попробовал путь, возможно,
наиболее перспективный, но и наиболее сложный — самонаведение ПТУР. И сегодня,
почти полвека спустя, противотанковых ракет с головками самонаведения не имеет
на вооружении ни одна армия мира — тем более не удалось создать их в конце
1950-х...
Тогда решили опереться на свой же опыт работы с радиолокационными прицелами. В
отличие от коломенского КБМ, москвичи применили в ракетном комплексе «Фаланга»
передачу управляющих команд не по проводам, а по радиолинии.
Решение это было по тем временам неочевидным, таковым остаётся и сейчас. Прежде
всего, радиолинии подвержены помехам. А кроме того, размеры антенн как на
ракете, так и командных, жёстко связаны с используемым диапазоном радиоволн, а
тот, во многом, определяется наличной элементной базой электроники... С другой
стороны, нет конструктивно-технологических проблем с многокилометровым проводом
и его скоростной размоткой, существенно упрощается установка ракетных систем на
разные носители.

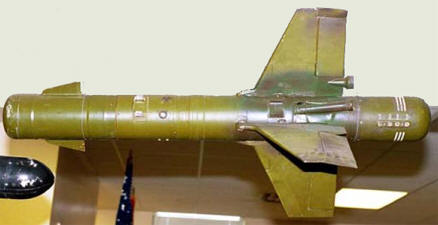

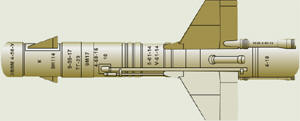

Компоновка ракеты 3М11 определялась размещениемкумулятивной БЧ впереди, а
отсека радиоуправления — в хвостовой части. Соответственно, сопла двухрежимного
твердотопливного двигателя пришлось разнести на боковую поверхность.
Аэродинамическая схема — промежуточная, т.е. «бесхвостка», но не «чистая» —
перед крестовидным крылом в горизонтальной плоскости размещаются дестабилизаторы,
облегчающие управление по тангажу. Органы управления — традиционные
«авиационные» рули, для привода которых использовались пневматические рулевые
машинки (сжатый воздух запасён в баллоне на борту ракеты). При этом вертикальные
рули работали и как элероны, управляя креном.

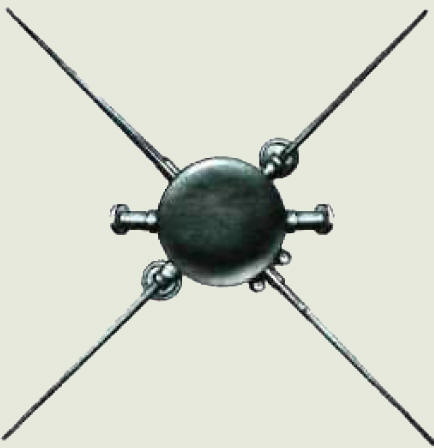

Любопытная деталь: после схода с направляющих ракета разворачивалась по крену и
превращалась из «х» в«+».
При хранении и транспортировке ракета была достаточно компактной за счёт
складывающихся крыльев. Однако при подготовке к боевому применению консоли нужно
было раскрыть вручную, после чего говорить о компактности уже не приходилось.
Крупными были и рельсовые направляющие. Характерной деталью внешнего вида ракеты
стали довольно массивные трассёры, установленные на горизонтальных консолях.
Комплекс с 30-килограммовыми ракетами изначально делался возимым. Первыми его
«шасси» стали БРДМ-1. Но вскоре «Фалангам» нашлось куда более перспективное
применение.
Над полем боя утвердился новый летательный аппарат — вертолёт. Задача создания
собственно винтокрылой машины к этому времени была решена, предстояло
определить, чем его вооружить. И если с пехотой противника неплохо справлялись
пулемёты, то вот противотанковое оружие нужно было выбрать: автоматические
пушки, бомбы, неуправляемые (НУР, НУРС) и управляемые ракеты.
Но пушки требуемой мощности для вертолётов тяжеловаты. Бомбы уж очень
«подставляют» носитель. Значит, ракеты, неуправляемые, а главное — управляемые.
Именно ПТУРы сделали вертолёт грозной боевой машиной, способной повлиять на
исход войн. Тем более, что применяться они могут не только против танков... И
когда выбирали, чем вооружить советские боевые вертолёты, наиболее подходящей
оказалась именно «Фаланга»! Прежде всего потому, что проводные каналы управления
плохо сочетались с подвижным, тем более — быстролетящим носителем.
В 1960
четыре «Фаланги» поставили на
Ми-1.
Летать, стрелять и даже попадать в цель такой комплекс мог, но вот маневрировать
над полем боя — нет, и ракеты переставили на значительно более мощный Ми-4.
Однако в серию комплекс вертолётного вооружения К-4В уже с модификацией 9М17 «Фаланга-М»
пошёл лишь через 6 лет, и тормозили его не технические причины: немало сил и
времени отняло отстаивание самой концепции боевого винтокрылого аппарата! И
только когда началось создание гораздо более совершенного Ми-24, решили
направить комплекс в войска, набраться опыта. Всего в 1966-1970 гг. в вариантМи-4АВ(о
нёмТуТ)
переоборудовали около 200 машин.
Газотурбинный бронированныйМи-24(о
нёмТуТ)
изначально рассчитывался под ПТРК нового поколения «Штурм», но его создание
затянулось почти на 10 лет, и новый вертолёт оснастили всё тем же К-4В. Сначала

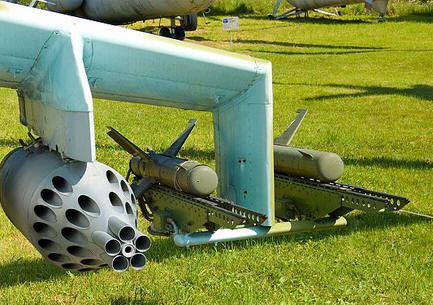

на борта десантной кабины поставили фермы с Ми-4АВ, но в таком виде летал только
один экземпляр. Гораздо удобнее оказалось разместить рамы с ПТУРами на пилонах
под концами крыла скоростного вертолёта. Наведение ракет выполнялось с помощью
танкового телескопического визира 9Ш121. Таких вертолётов — Ми-24А — было
выпущено 250 шт.
В 1973 г.
на вооружение приняли Ми-24Д с комплексом «Фаланга-П» (ракеты 9М17П). Изменился
и сам вертолёт (обретя свою прославленную в дальнейшем «двугорбую» кабину
экипажа), но главное — появилась полуавтоматическая система управления
вооружением «Радуга-Ф». Теперь штурману-оператору достаточно было удерживать на
цели перекрестие гиростабилизированного прицела, а управляющие команды
формировались автоматически. «Радуга-Ф» позволила после пуска ракеты
отворачивать вертолёт от цели на 60° по курсу, а вероятность попадания
повысилась в 3-4 раза.
Ми-24Д было выпущено 350 штук. Часть их (под названием Ми-25) пошла на экспорт.
Вертолёты с «Фалангами» активно воевали прежде всего — на Ближнем Востоке. Хотя
в начале 80-х ракета уже считалась устаревшей, её применение в арабо-израильских
и ирано-иракской войнах было вполне эффективным.
Модернизационный потенциал «Фаланги» до сих пор не исчерпан, а производство
мишеней на базе ПТУР продолжается и в XXI веке.
