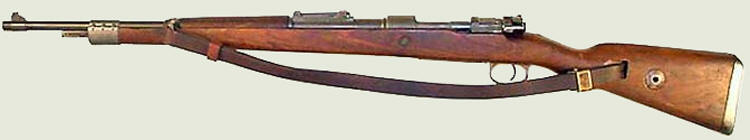

Mauser 98k

Длина карабина Mauser 98k составляла 111 сантиметров против 125 сантиметров, составлявших длину пехотной винтовки. Ствол же с прежних 740 уменьшился до 600 миллиметров, что делало 98k гораздо ближе к винтовкам, чем к карабинам. Так, например, карабин, созданный на базе Трёхлинейки Мосина, имел всего лишь 508-миллиметровую длину ствола, в то время как пехотная винтовка имела ствол 800-миллиметровой, а драгунская – 731-миллиметровой длины.
Из-за сокращения длины ствола начальная скорость 10-граммовой пули упала с 895 до 860 м/с. Ш
Во всём же остальном карабин 98k был идентичен винтовке Маузера образца 1898 года.

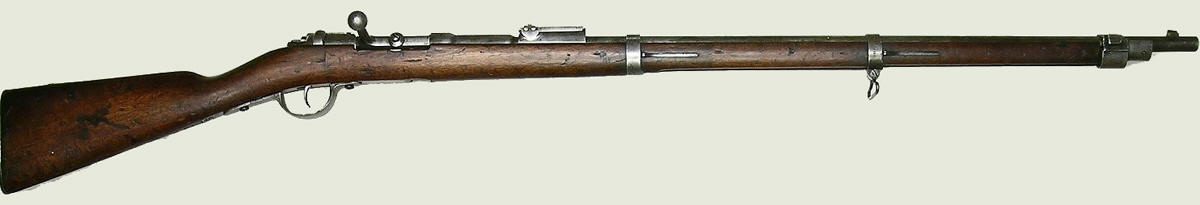

11-миллиметровая винтовка Маузера образца 1871 года

Эта магазинная винтовка, разработанная Паулем Маузером, явилась дальнейшим развитием 7,92 мм винтовки образца 1888 г., созданной на основе более ранней 11-миллиметровой винтовки образца 1871 года. Она была оснащена поворотно-скользящим затвором. Затвор запирался поворотом на 90 градусов, на два массивных передних боевых упора и один задний. Рукоятка заряжания была жёстко установлена на теле затвора.

Патроны в магазине 98k располагались в шахматном порядке. Затвор 98k

На пехотной винтовке она была прямой, а на 98k – отогнута вниз, расположена в задней части затвора. В теле затвора выполнены газоотводные отверстия, при прорыве газов из гильзы назад отводящие пороховые газы через отверстие для ударника и вниз, в полость магазина, подальше от лица стрелка.

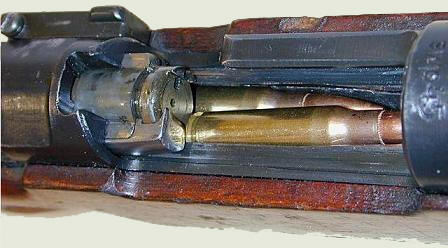

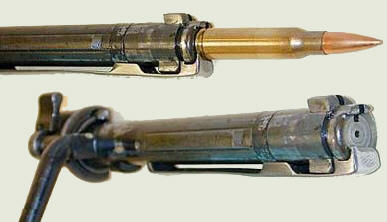

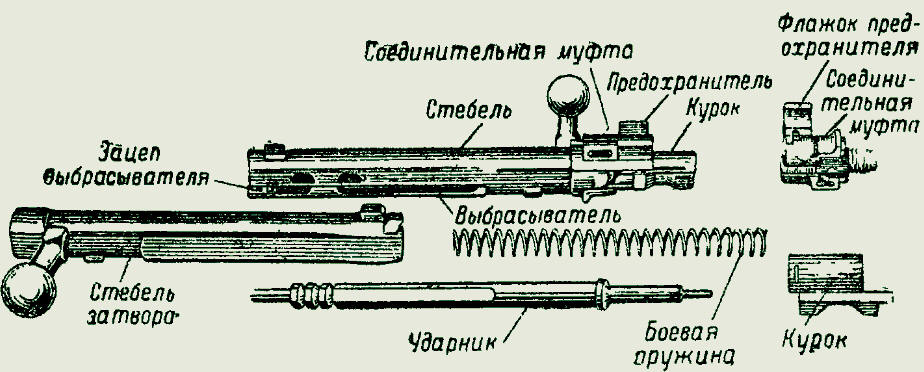

Затвор извлекается из оружия без помощи инструментов – он удерживается в ствольной коробке фиксатором затвора, расположенным на ствольной коробке слева. Для извлечения затвора необходимо поставить предохранитель в среднее положение, и оттянув переднюю часть фиксатора наружу, извлечь затвор назад. Особенность конструкции затвора маузера – массивный невращающийся экстрактор, захватывающий закраину патрона в процессе его извлечения из магазина и жестко удерживающий патрон на зеркале затвора. В совокупности с небольшим продольным смещением затвора назад при повороте рукоятки при открытии затвора. Это достигалось за счет скоса на перемычке затворной коробки. Такая конструкция обеспечивает первоначальное страгивание гильзы и надежную экстракцию даже очень туго засевших в патроннике гильз. Выбрасывание гильзы из ствольной коробки осуществляется эжектором, закрепленным на левой стенке ствольной коробки (на фиксаторе затвора), и проходящим через продольный паз в затворе.

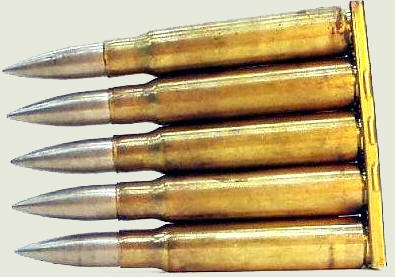

Коробчатый неотъёмный магазин был полностью скрыт в ложе. Пять патронов размещались в нём в шахматном порядке. Магазин снаряжался при помощи семиграммовой пластинчатой обоймы. Заряжание патронов непосредственно в патронник воспрещалось, так как это могло привести к поломке зуба экстрактора.

По сравнению с винтовкой Mauser Gewehr 98, у карабинов 98k была изменена конструкция подавателя, вследствие чего после израсходования последнего патрона из магазина затвор не может быть закрыт, что является своего рода сигналом стрелку о необходимости наполнения магазина.

Улучшен был также и способ наполнения магазина. Так, если на пехотной винтовке обойму нужно было вдвигать в пазы ствольной коробки и после опускания патронов в магазин извлекать из этих пазов, выдвигая так же прямолинейно, то на карабинах 98k пазы приобрели иную форму, позволившую легко и быстро устанавливать обойму на ствольной коробке, поднеся обойму таким образом, чтобы выступы на ней совместились с пазами ствольной коробки. После наполнения магазина патронами затвор при движении вперед интенсивно выбрасывал обойму вверх. Масса пяти патронов вместе с обоймой составляла 233,5 грамма.

Patronentasche 11

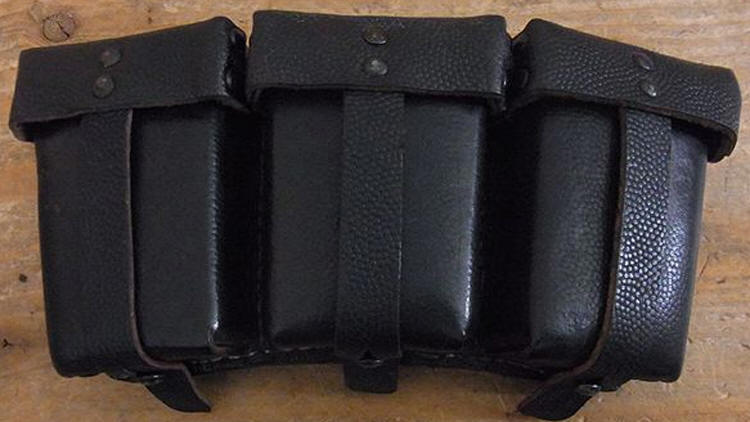

 Патроны переносились в подсумках обр. 1911 г. – Patronentasche 11, которые не претерпели заметных изменений со времени принятия на вооружение. Подсумки делались из черной черненой кожи. Правда, встречаются подсумки и из гладкой кожи. Подсумки имели по три отделения. Крышки отделений пристегивались петлей к крючку с нижней стороны каждого отделения. На задней стенке подсумка были две петли для ремня и кольцо D-образной или четырехугольной формы для пристегивания поддерживающих ремней. Каждое отделение вмешало две обоймы из пяти патронов.
